超高层酒店办公大楼空调通风设计施工图纸.dwg

  • 设计说明:有
  • 建筑类别:办公,宾馆,酒店
  • 建筑高度:超高层建筑
  • 建筑面积:176658平方米
  • 地上层数:42层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:84张
  • 设计年代:近代,近代
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 送风方式:侧面送风,散流器送风,喷口送风,其他
  • 项目地址:浙江

附件详情

  • 设计与施工总说明
  • 防排烟系统图
  • 裙房空调平面图
  • 酒店空调平面图
  • 商务办公空调平面图
  • 地下室平时通风平面图
  • 地下室战时通风平面图
  • 地下室战时人员掩蔽部通风设计与施工说明
  • 人防分区进、排风口部通风原理图
  • 风管穿密闭墙、气密测量管做法详图
  • 人防电站通风平面图
  • 进排风口部通风平面图

附件详情

稿件为浙江某酒店办公综合楼空调通风设计施工图纸;该项目为双塔结构北楼为酒店部分,42层。南楼为商务办公部分,41层。裙房主体五层,局部五层,裙房部分为酒店配套用房。总建筑面积176658m2 ,其中地上建筑面积134514m2,地下室面积42144m2,,建筑高度161.7米。该项目一~四十二层设置集中空调系统,空调区域建筑面积134514m2。

设计内容:该建筑的空调、通风、防排烟系统设计,以及地下室人防通风工程设计。

该项目集中空调总冷负荷13306Kw,总热负荷7235Kw.空调冷负荷指标 98w/m2,空调热负荷指标 54w/m2。
地下冷冻机房内冷水系统采用二级泵系统,一次环路按制冷机配置为定流量系统,二次环路按空调末端配置为变流量系统。
该项目酒店部分采用水冷式集中空调系统,商务办公部分采用变冷媒流量多联式空调系统。大堂、餐厅等大空间区域采用柜式空调机组的全空气送回风系统,散流器顶送风,机房集中回风;宴会厅及健身中心等大空间区域采用组合式及柜式空调机组的全空气送回风系统,散流器顶送风及喷口侧送,机房集中回风……

编制于近代年,图纸共84张。

进风口部通风平面图

商务塔楼防排烟系统图

商务塔楼避难层空调风管平面图

宾馆塔楼空调平面图

空调通风平面局部大样

人防分区进风口部通风原理图

空调平面大样

进排风口部通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

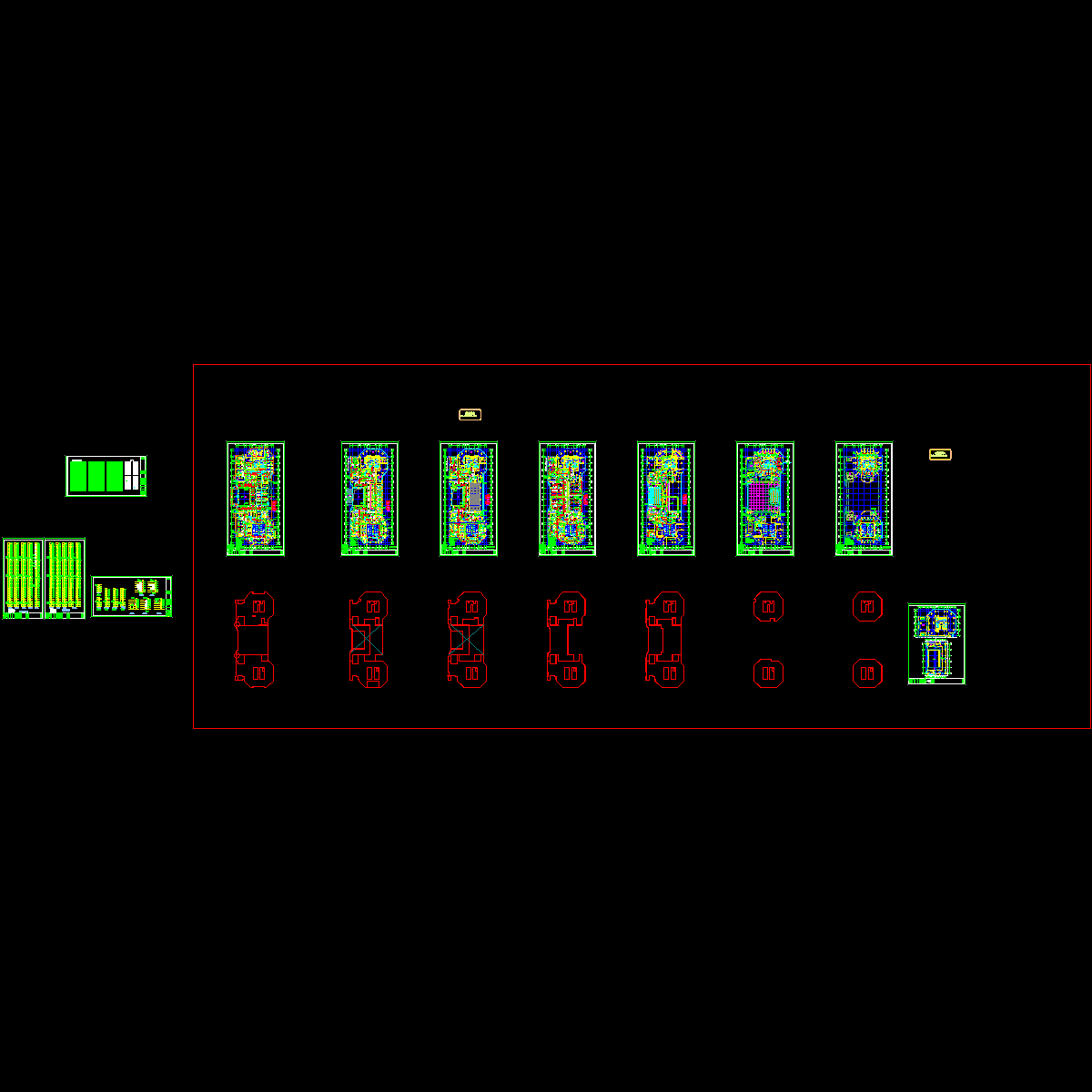

  • acqf.dwg
    acqf.dwg

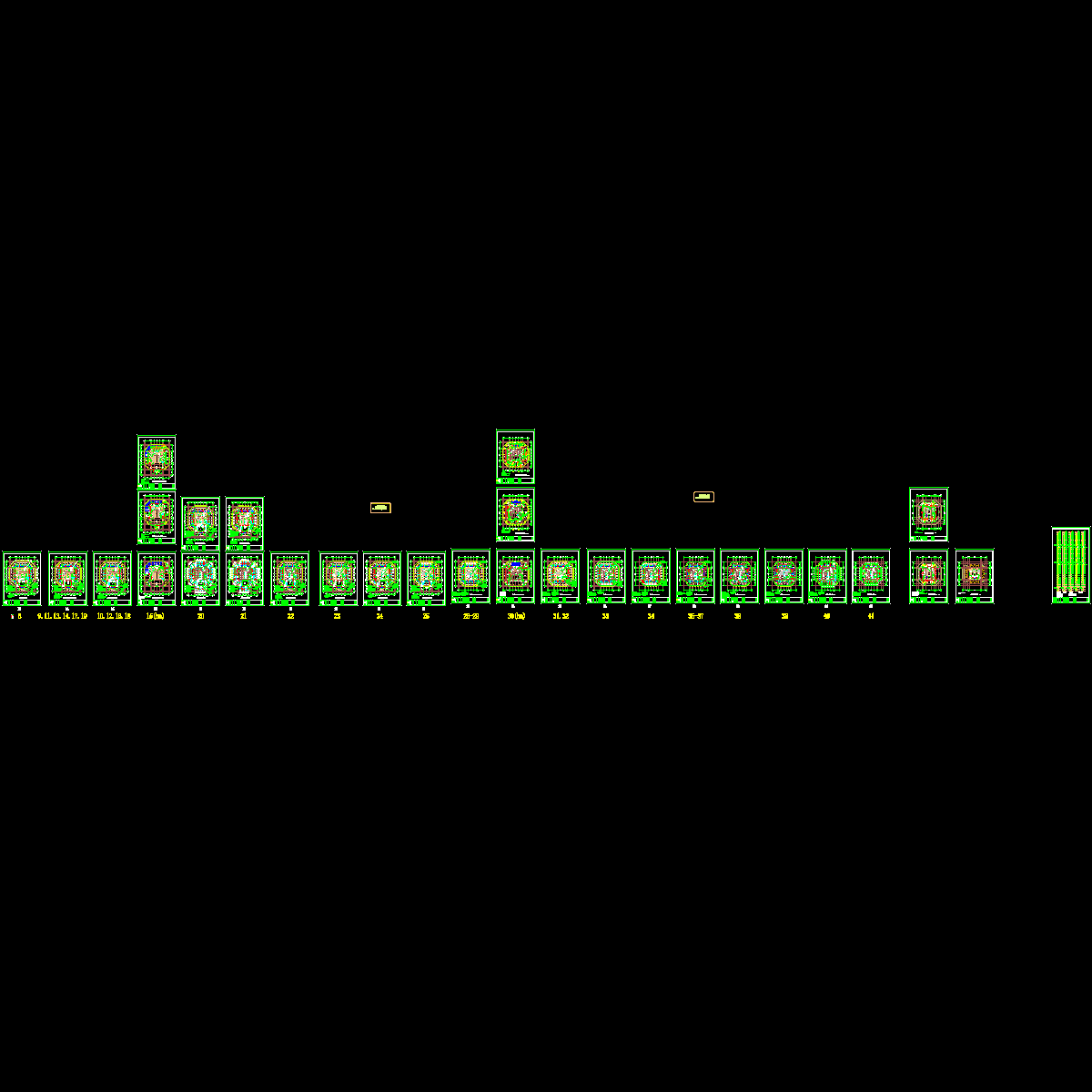

  • 办公塔楼平面图0810.dwg
    办公塔楼平面图0810.dwg

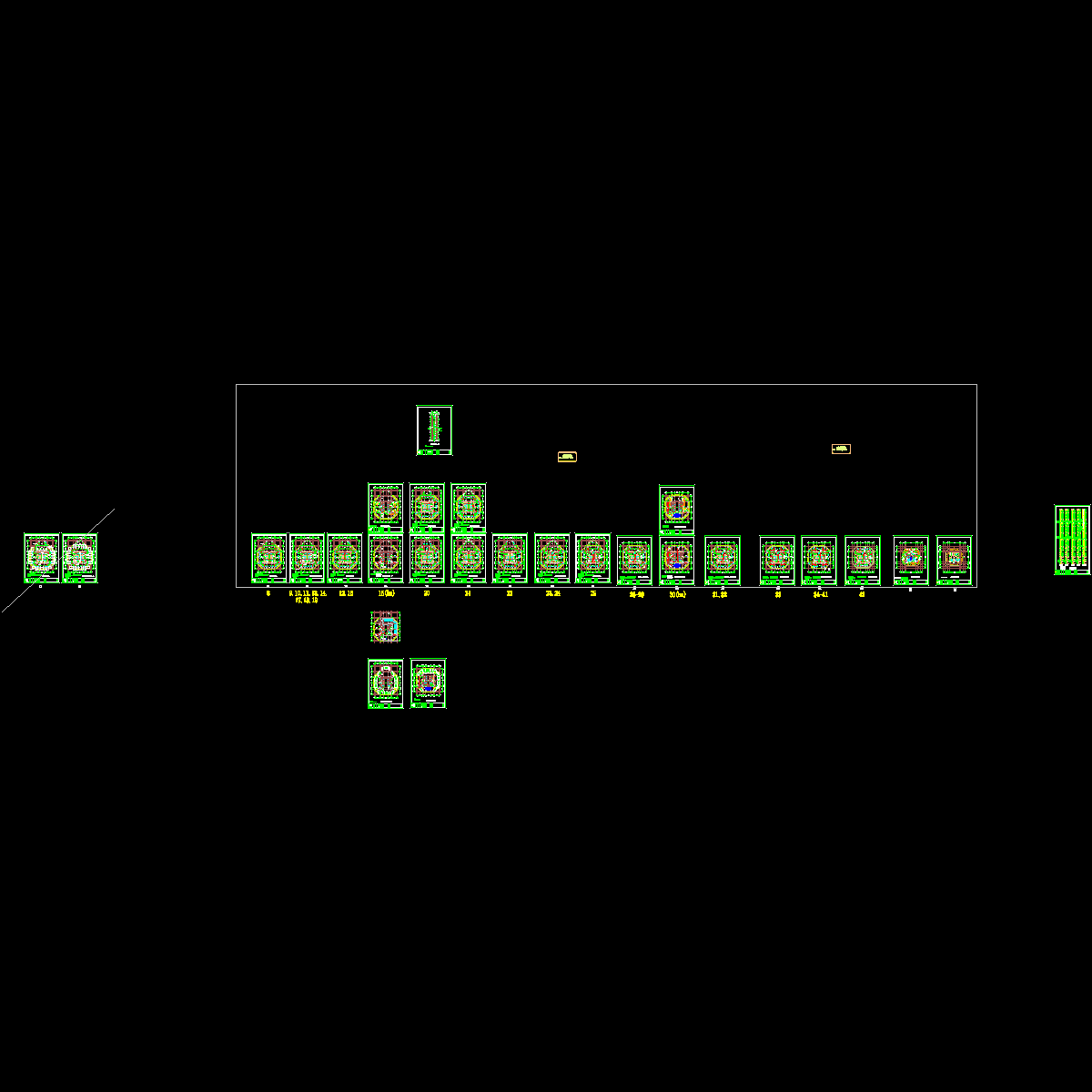

  • 地下暖施.dwg
    地下暖施.dwg

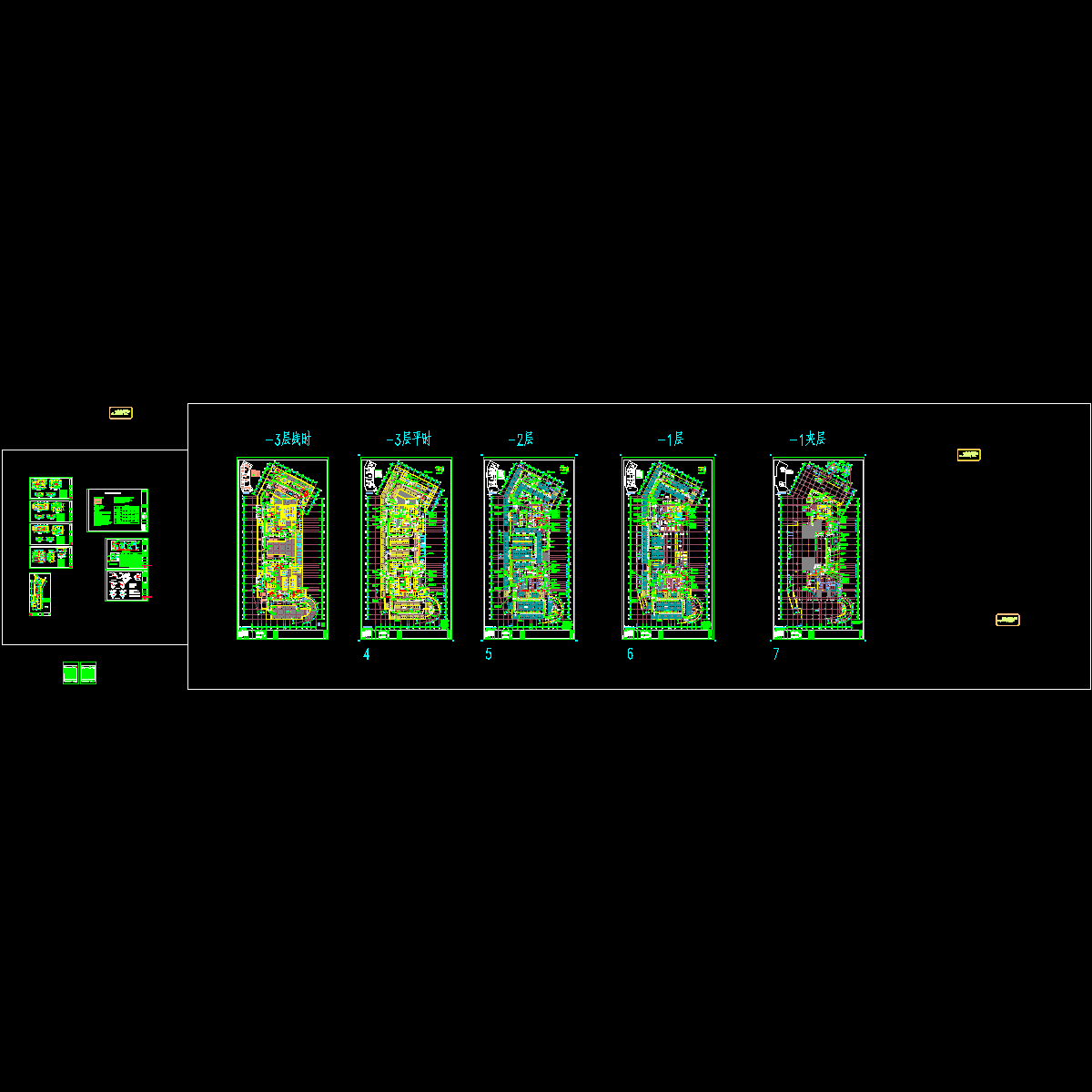

  • 宾馆塔楼平面图0730.dwg
    宾馆塔楼平面图0730.dwg
以上是部分截图,请下载附件后查看完整高清内容
