72000平米2层购物中心空调机房设计施工图纸
- 设计详细说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：72000平方米
- 建筑地上层数：2层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,机房
- 冷热源：电动压缩式冷水机组,蓄冷（热）系统
- 空调系统：制冷剂系统
附件详情
- 设计说明及图例
- 排风平面图
- 送、排风机 平面布置图
- 防烟楼梯间.前室正压送风系统图
- 制冷机房水系统图
附件详情
该资料图纸为某购物中心空调机房图纸，包含水蓄冷、离心主机、超市防排烟等设计，该项目冷.热源由设在地下一层的制冷机房供给,空调面积为70000平方米,夏季空调冷负荷为9100KW,冬季空调热负荷为5600KW.空调冷冻水采用水蓄冷,供冷有四种运行方式。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

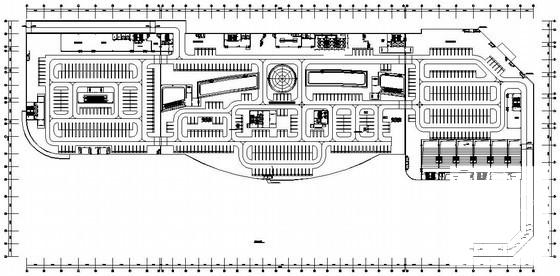

空调机房设计施工图 - 1 -

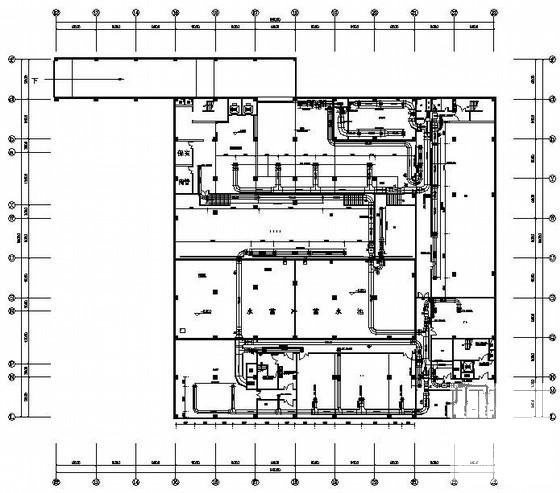

空调机房设计施工图 - 2 -

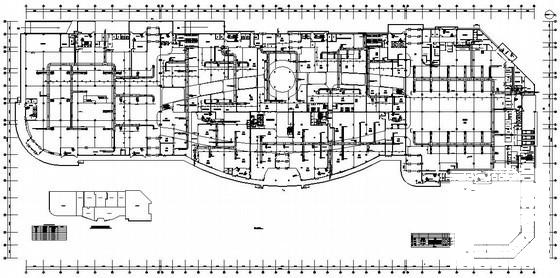

空调机房设计施工图 - 3 -
空调机房设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.73 MB
- 收藏次数：0
-
文件名称：
附件-995858607077589785688.rar
空调机房设计施工图下载
