单层空调机房电气施工图纸（2018）

该附件为重庆某空调机房 电气施工图 。

概况：

该项目为重庆某机场改扩建项目供热、供冷、燃气工程——空调机房。建筑层数为地面一层。建筑高度6.000米。

热能中心安装功率为328KW热泵机组2台，该工程装机容量为827KW，电源由中心变电站一路10KV电缆引来，电缆型号为YJV22-10KV-3X70，本热能中心安装一台1000KVA，10KV/0.4KV变压器，变压器负荷率约为74.4％，该变压器独立运行，根据气候条件可停该设备。

设计范围：
该资料包括如下电气系统：220/380V配电系统，照明系统，消防应急照明，电气节能和环保，建筑物防雷、接地及安全防护。

部分图纸摘录：

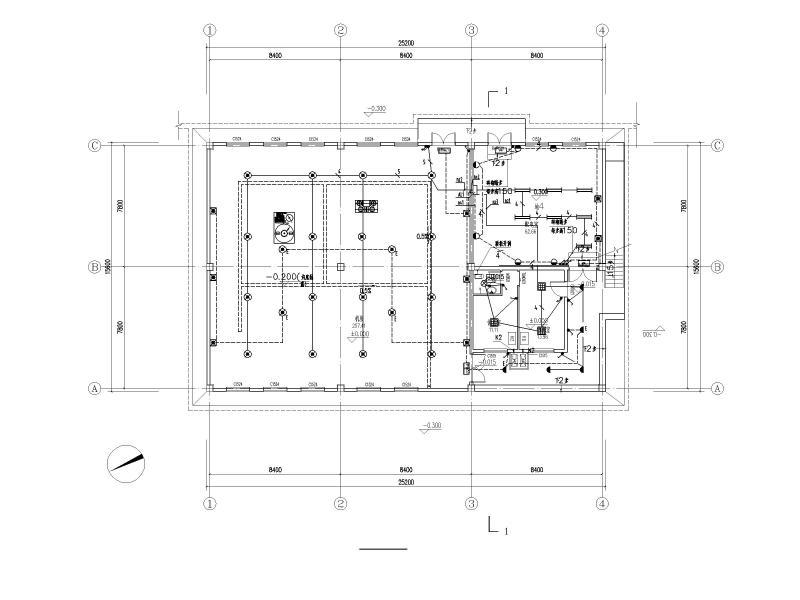

照明平面图

电力平面图

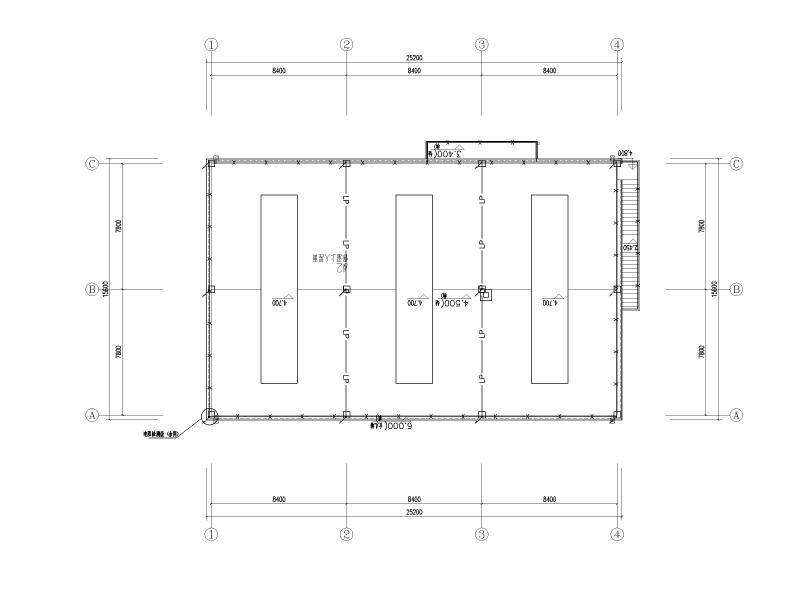

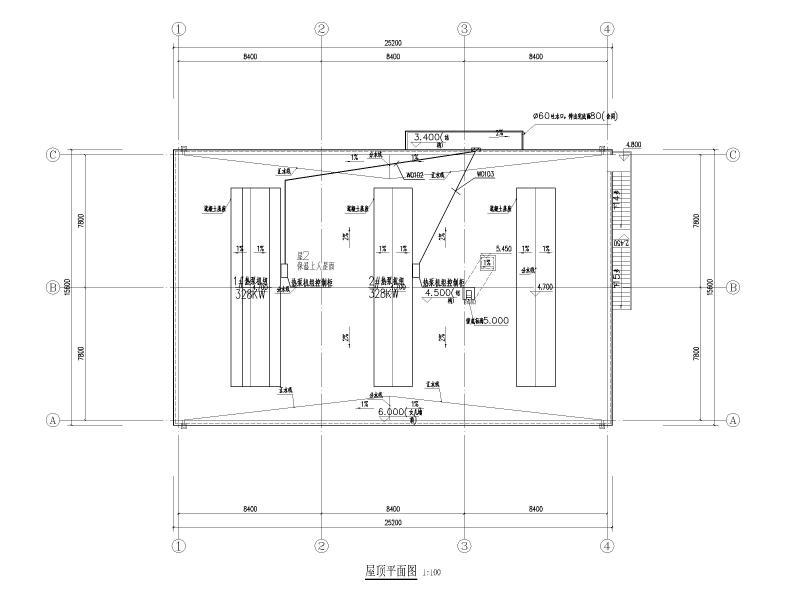

防雷平面图

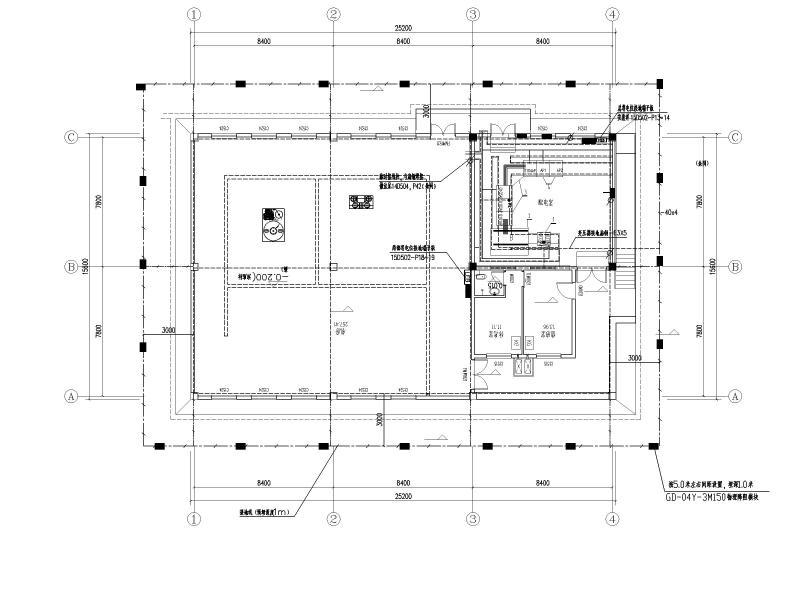

接地平面图

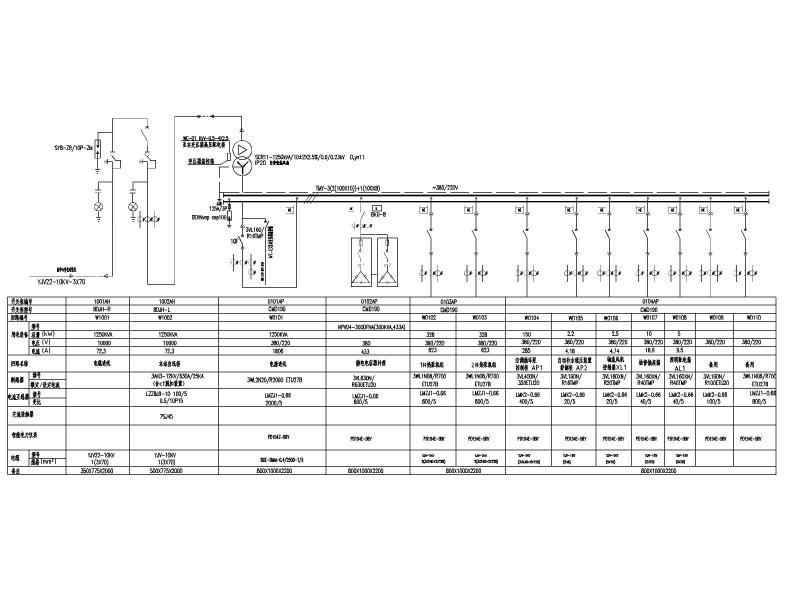

供电系统图

配电箱系统图

检修插座箱系统图
