单层框架结构变电所全套施工图纸2018

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
  • 风压：0.55kN/平方米
  • 雪压：0.20kN/平方米
  • 参考图纸：23张
  • 设计年代：近代
该附件是 单层框架结构变电所全套施工图2018 ，出图时间是8月。
建筑概述：结构标高5.4米。包含图纸类型4种：建筑、结构、电气、给排水。

附件内含：结构设计总说明、基础平面图、基础详图、柱结构平面图、梁结构平面图、梁板平面图、总平面、建筑平面图、建筑立面图、建筑剖面图、门窗详图、电气设计说明、照明平面图、插座平面图、屋顶防雷平面图、基础接地平面图等，cad格式，共计图纸23张。

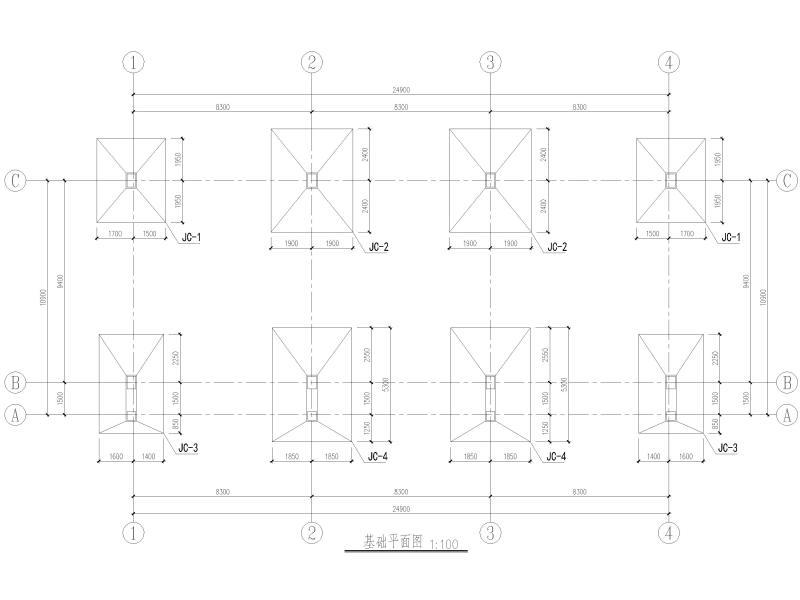

基础平面图

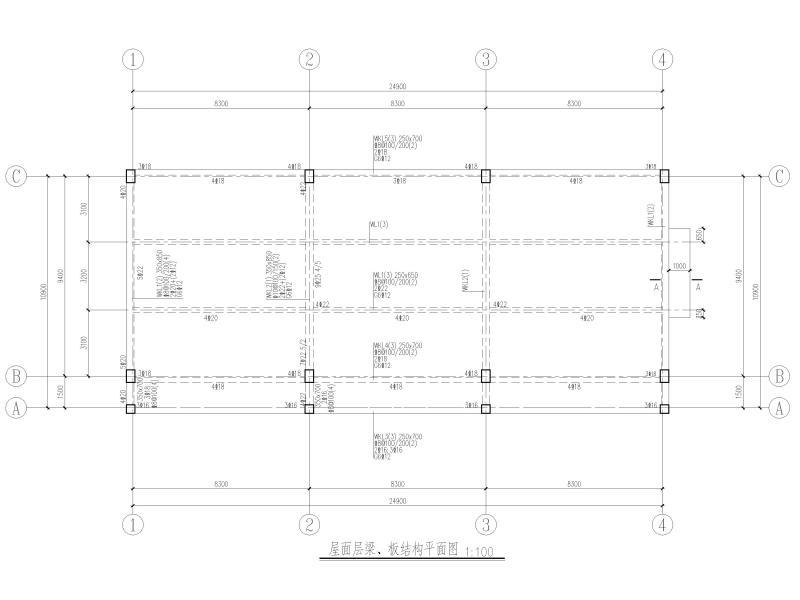

梁板结构平面图
建筑立面图

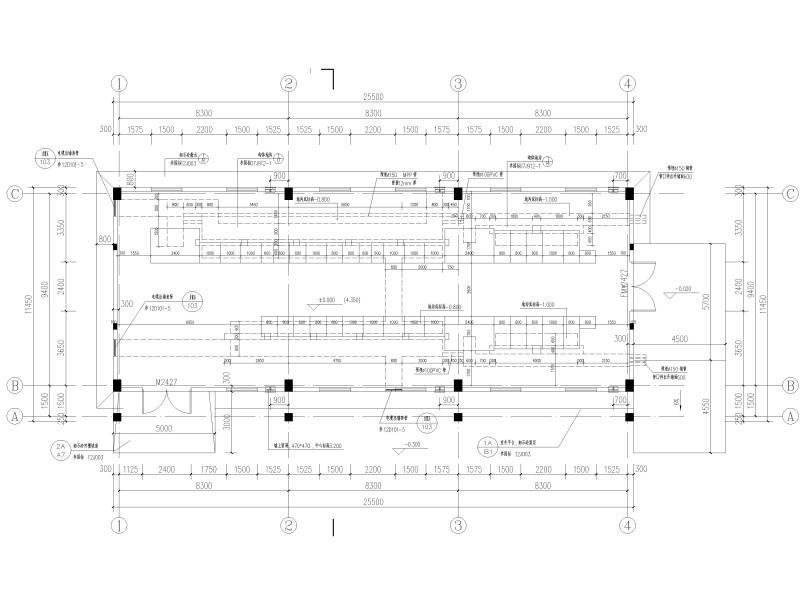

建筑平面图

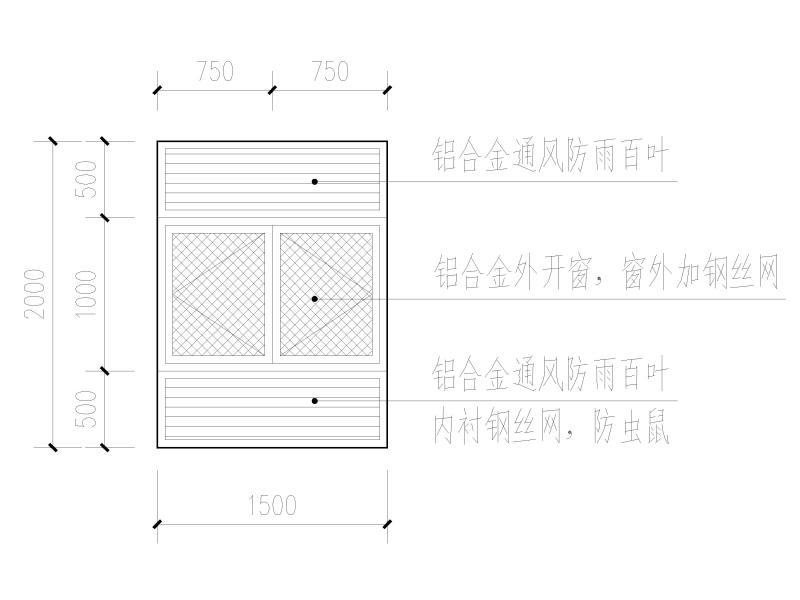

窗户详图
女儿墙大样

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 框架结构全套图纸 - 1
    框架结构全套图纸 - 1
  • 框架结构全套图纸 - 2
    框架结构全套图纸 - 2
  • 框架结构全套图纸 - 3
    框架结构全套图纸 - 3
  • 框架结构全套图纸 - 4
    框架结构全套图纸 - 4
  • 框架结构全套图纸 - 5
    框架结构全套图纸 - 5
  • 框架结构全套图纸 - 6
    框架结构全套图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
