单层框架结构通信基站全套施工图纸2016
-
建筑类别：广播电视
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.45kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：9张
-
设计年代：近代
该附件是
单层框架结构通信基站全套施工图2016
，出图时间是。
建筑概述：通信基站为坡屋面，室外地面至建筑物最高点计算为4.4m。包含图纸类型3种：建筑、结构、电气。
附件内含：房屋总平面布置图、50米单管塔基础参考图、法拉第笼布置图、
结构设计说明
、通信基站梁板柱施工图、柱下独立基础布置及基础梁平法配筋图、建筑设计说明、建筑平面图、建筑立面图、建筑剖面图、墙身详图、电力外线平面布置图、基站电力平面布置图等，cad格式，共计图纸9张。

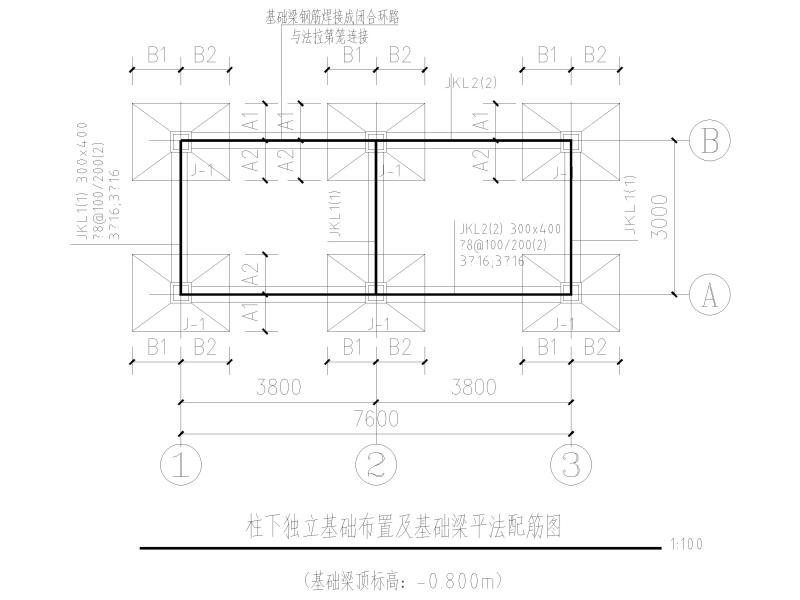

柱下独立基础布置及基础梁平法配筋图

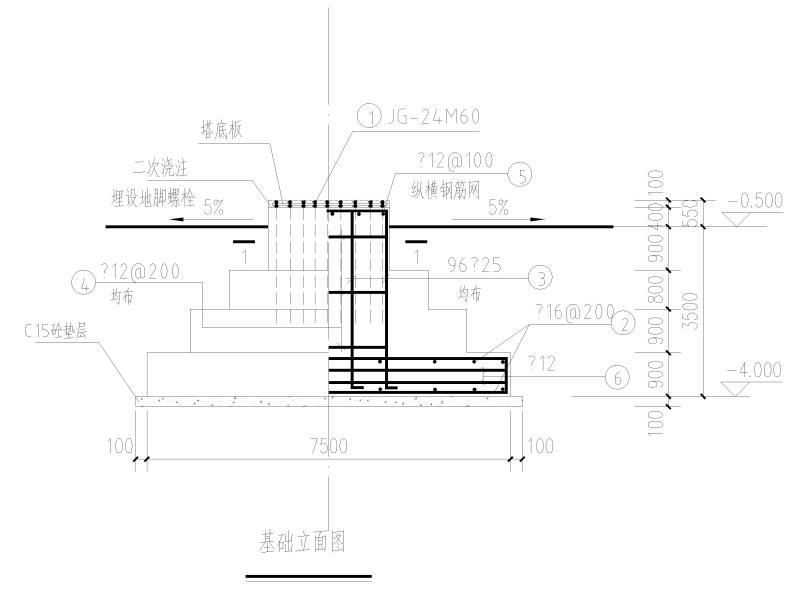

单管塔基础立面图

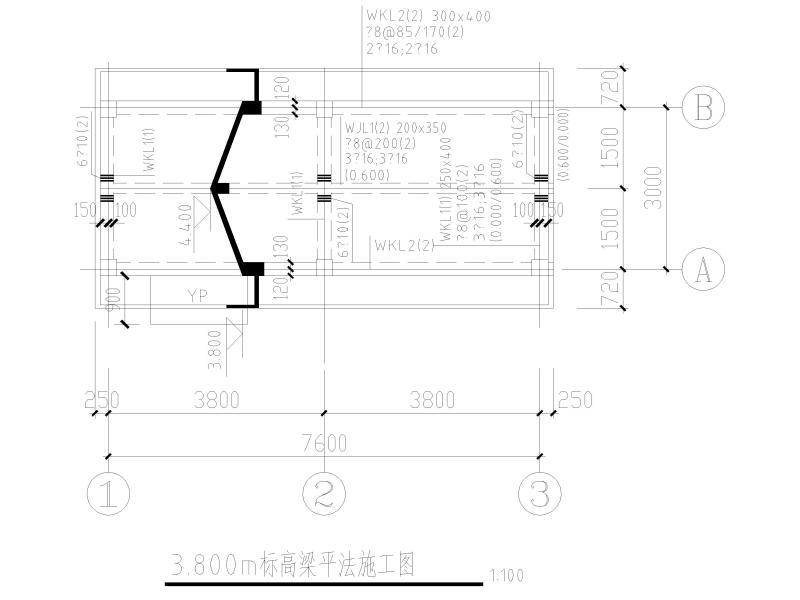

梁平法施工图

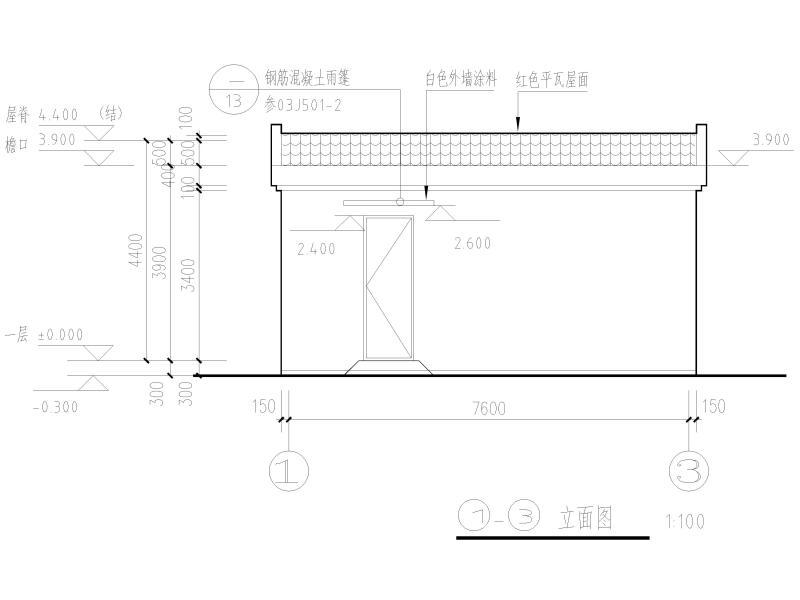

建筑立面图

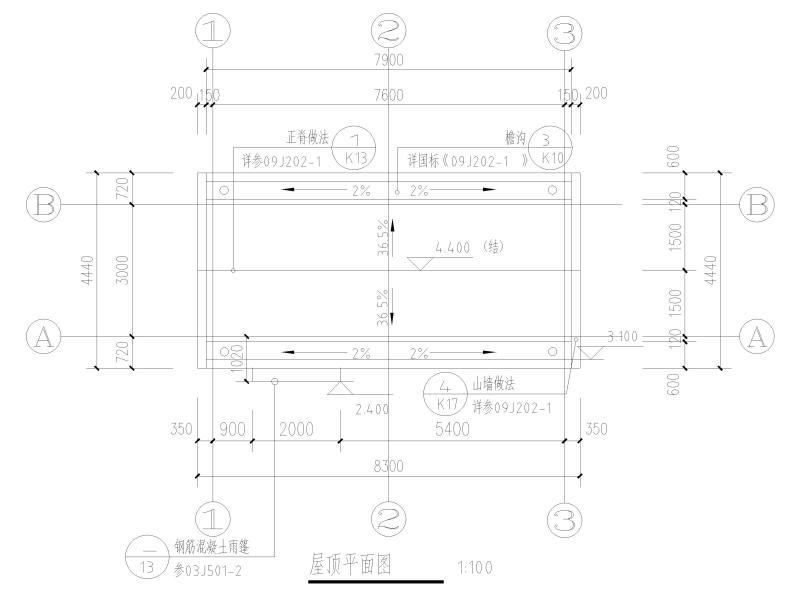

建筑平面图
电力平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构全套图纸 - 1 -
框架结构全套图纸 - 2 -
框架结构全套图纸 - 3 -
框架结构全套图纸 - 4 -
框架结构全套图纸 - 5 -
框架结构全套图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.34 MB
- 收藏次数：0
-
文件名称：
附件-996076779989877978.zip
框架结构全套图纸下载
