移动通信基站40米铁塔结构施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 特种结构:高耸结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

广东某移动通信基站40米铁塔结构图
该资料为:广东某基站40米铁塔结构图
基本风压为:0.55KN/平方米
抗震设防烈度:6度
该项目设计基准期为50年,主体结构设计使用年限为50年
建筑设计面积:43.56平方米
该资料包含:
铁塔设计总说明、塔架结构总图、地脚锚栓通用图(类型二)、塔脚结构图、塔段结构图、避雷针结构图、平台结构图、天线支架结构图、接地导体示意图及U型卡子图、梯段(T1~T6) 爬梯扶手 包钢、梯段、屋面走线架共21张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

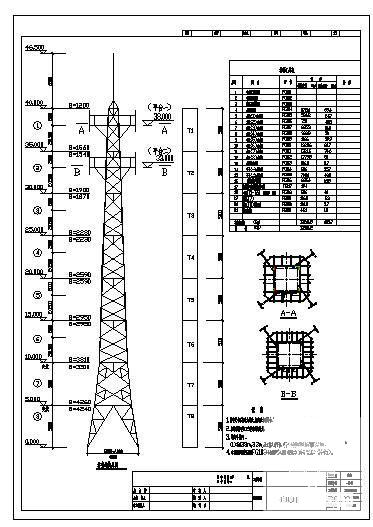

  • 铁塔结构图纸 - 1
    铁塔结构图纸 - 1

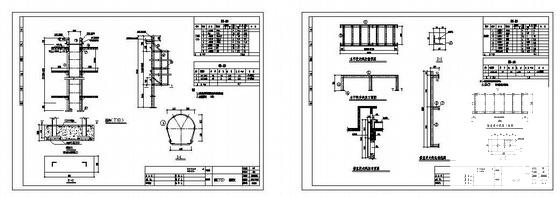

  • 铁塔结构图纸 - 2
    铁塔结构图纸 - 2

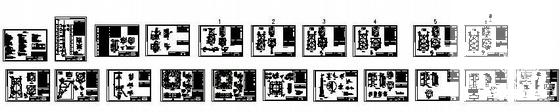

  • 铁塔结构图纸 - 3
    铁塔结构图纸 - 3

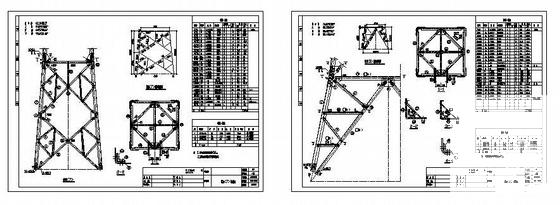

  • 铁塔结构图纸 - 4
    铁塔结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
