单层框架结构小学平房全套施工图纸2017
-
建筑类别：教育
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：条形基础,独立基础
-
结构安全等级：一级
-
地基基础设计等级：丙级
-
风压：0.45kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：20张
-
设计年代：近代
该附件是
单层框架结构小学平房全套施工图2017
，出图时间是4月。
建筑概况：该资料是小学平方教室，层高4.35米，建筑面积256平方米。包含的图纸类型4类：结构、建筑、给排水、电气。
附件内含：
结构设计说明
、基础布置图、框架柱布置工图、顶板配筋图、顶梁布置图、建筑设计说明、节能设计专篇、消防设计专篇、建筑做法、门窗表、建筑平面图、立面图、剖面图、节点平面图、电气设计说明、材料表、强电系统图、弱电系统图、弱电平面图、强电平面图、接地平面图、给排水设计说明、给排水材料表、消防平面图 ，cad格式，共计图纸20张。

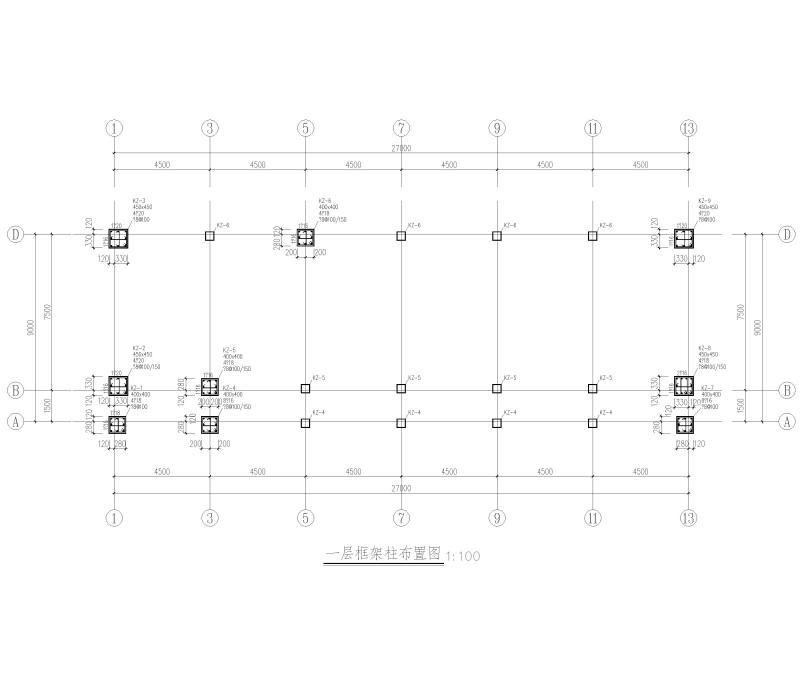

框架柱布置图

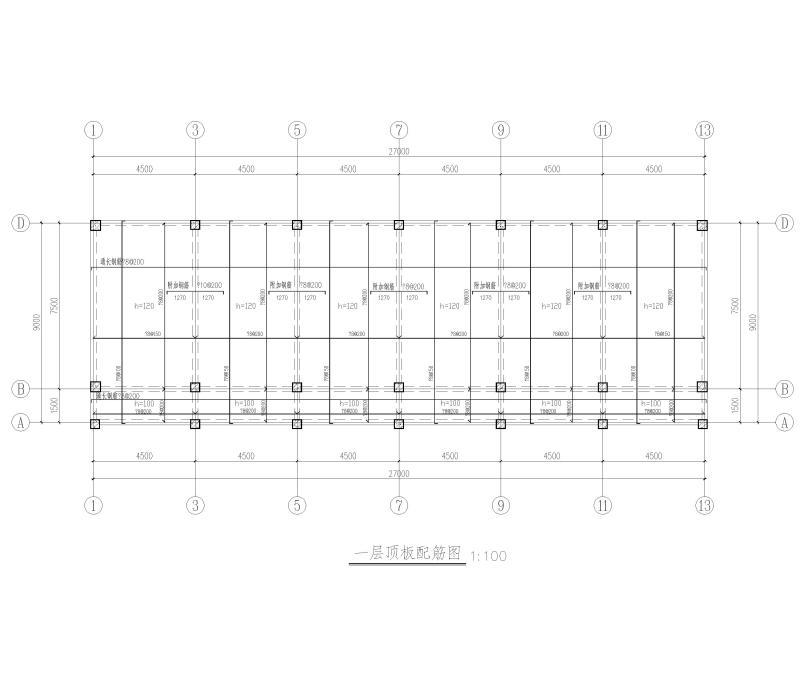

顶板配筋图

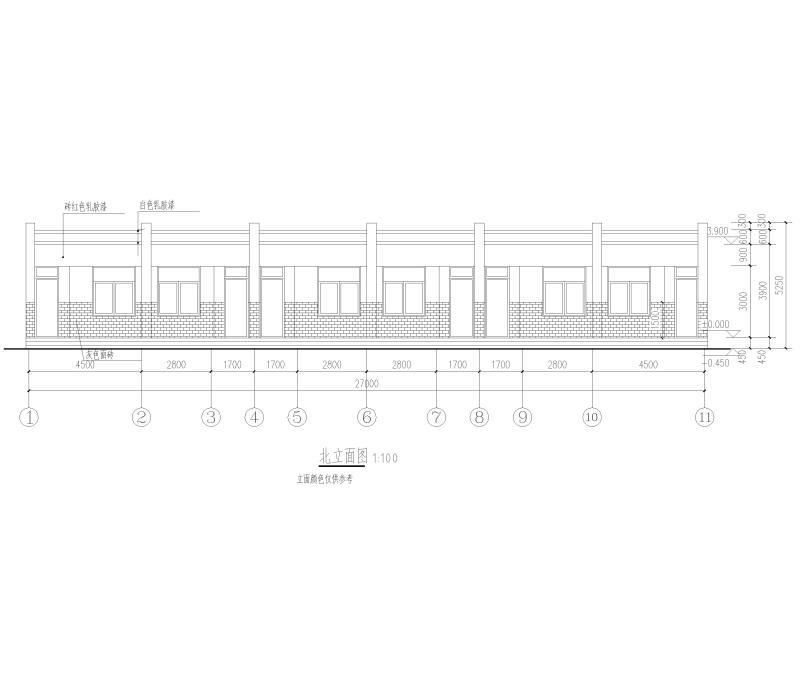

建筑立面图

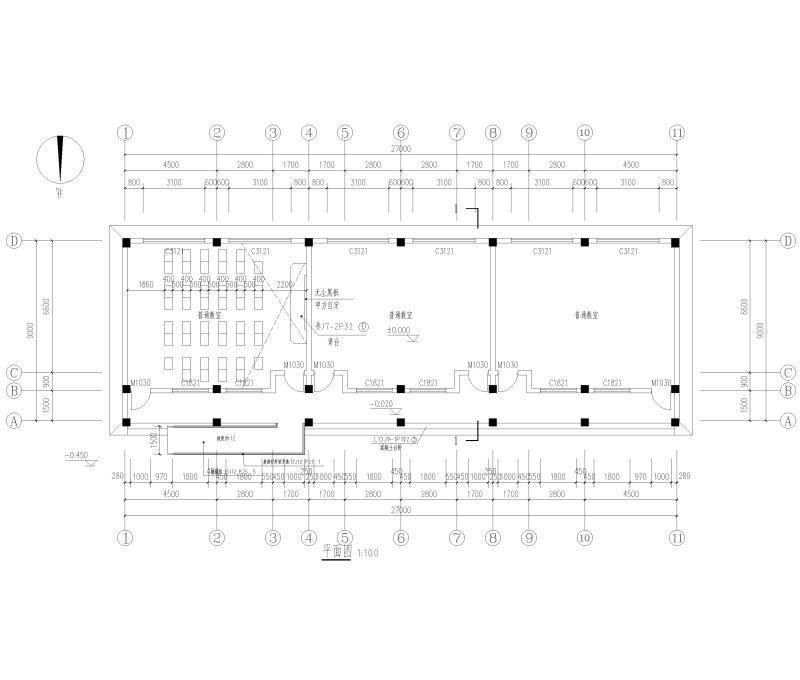

建筑平面图

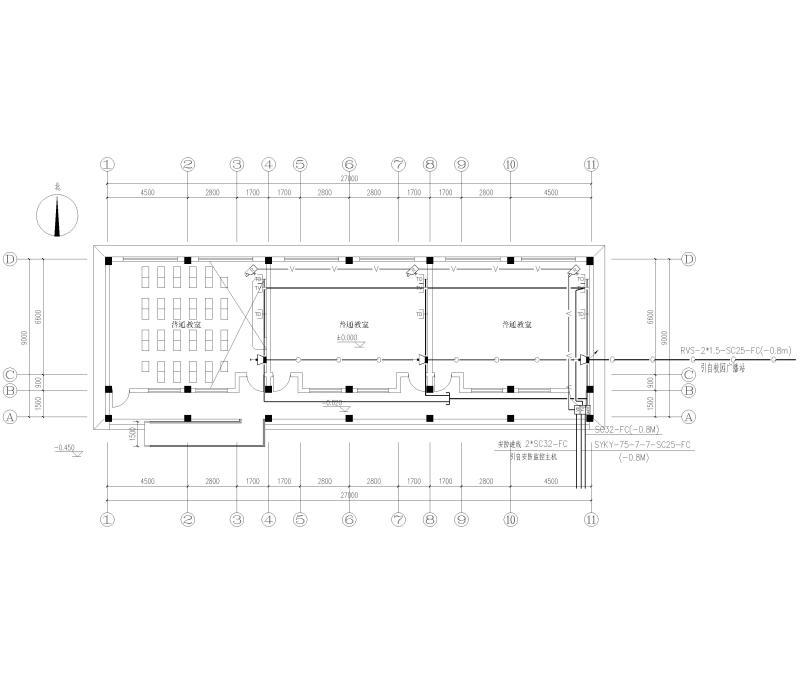

弱电平面图
综合布线系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构全套图纸 - 1 -
框架结构全套图纸 - 2 -
框架结构全套图纸 - 3 -
框架结构全套图纸 - 4 -
框架结构全套图纸 - 5 -
框架结构全套图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.87 MB
- 收藏次数：0
-
文件名称：
附件-996085770889575806.zip
框架结构全套图纸下载
