单层框架结构门卫室全套施工大样图2017
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：19张
-
设计年代：近代
该附件是
单层框架结构门卫室全套图纸
，出图时间是。
建筑概述：门卫室建筑高度3.5米。总建筑面积为51.24平方米。包含图纸类型5种：结构、建筑、给排水、暖通、电气。
附件内含：结构设计总说明、基础平面布置图、主体
结构施工图
、建筑施工图设计总说明、建筑做法说明、节能设计说明、建筑平面图、建筑立面图、建筑剖面图、门窗表及门窗分格示意图、节点大样图、电气设计说明、配电平面图、防雷接地平面图、暖通设计施工说明、设备及主要材料表、通风平面图、给排水设计施工说明、给排水平面图、排水系统图......，cad格式，共计图纸19张。

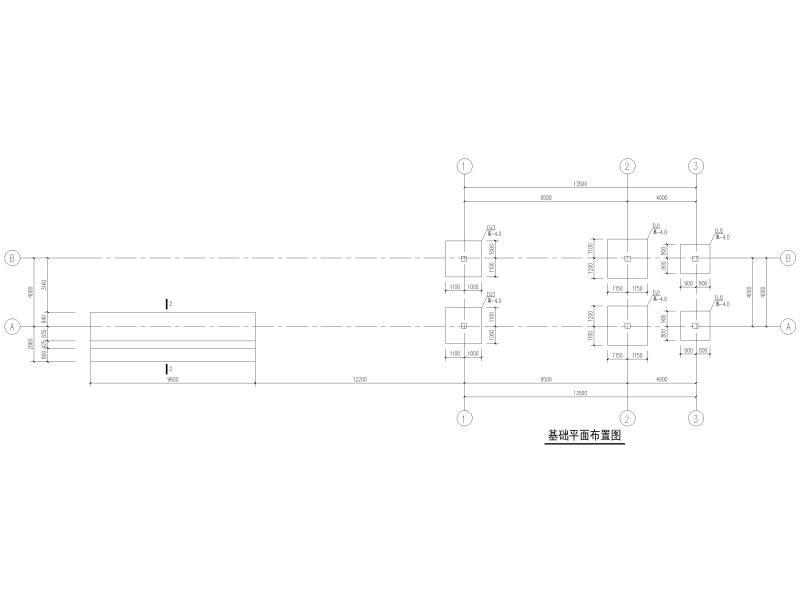

基础平面布置图

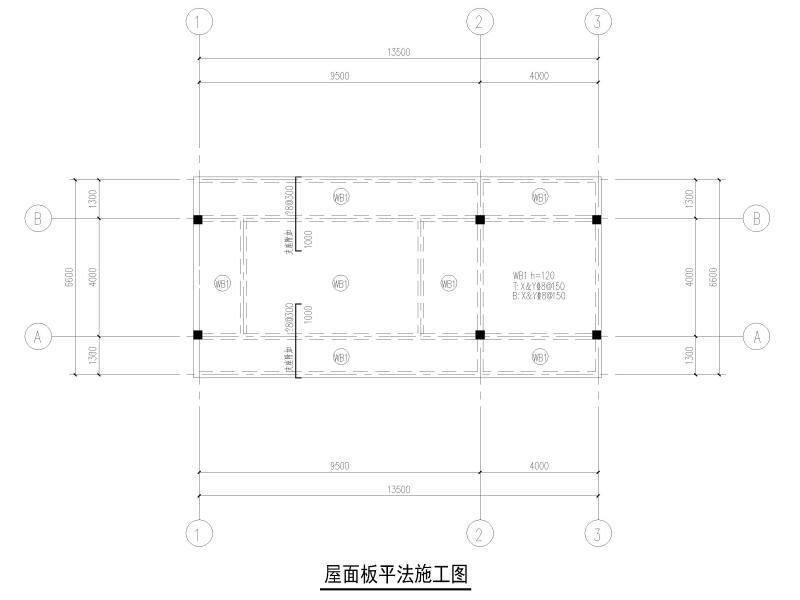

屋面板平法施工图

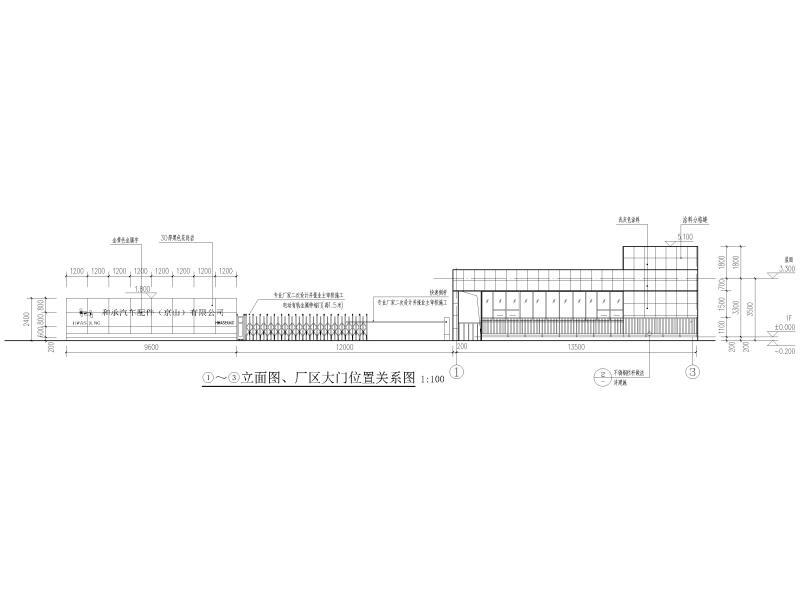

建筑立面图

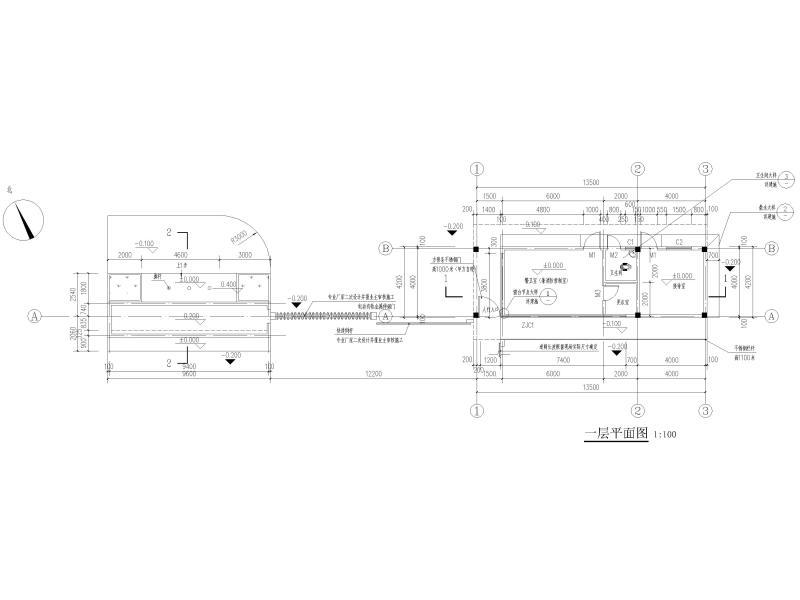

建筑平面图

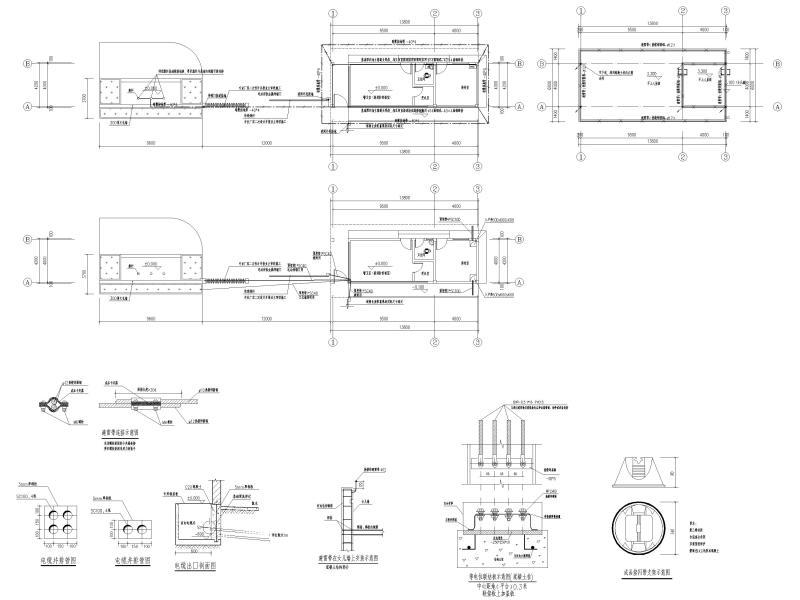

防雷接地平面图
挑梁端部构造（
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构结构施工 - 1 -
框架结构结构施工 - 2 -
框架结构结构施工 - 3 -
框架结构结构施工 - 4 -
框架结构结构施工 - 5 -
框架结构结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
