单层框架结构门卫室结构施工图纸2015
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.75kN/平方米
-
参考图纸：3张
-
设计年代：近代
该附件是
单层框架结构门卫室
结构施工图
近代
，出图时间是。
建筑概况：该资料包含大门及门卫室（含地磅房），建筑高度3.6米，轴线为12m×10.5m。
附件内含：结构设计总说明、柱平法施工图、梁平法施工图、板配筋施工图、造型梁板配筋图、雨篷详图、基础及基础拉梁平面布置图、伸缩门洞板配筋图、女儿墙压顶等，cad格式，共计图纸3张。
基础及基础拉梁平面布置图
造型梁板配筋图

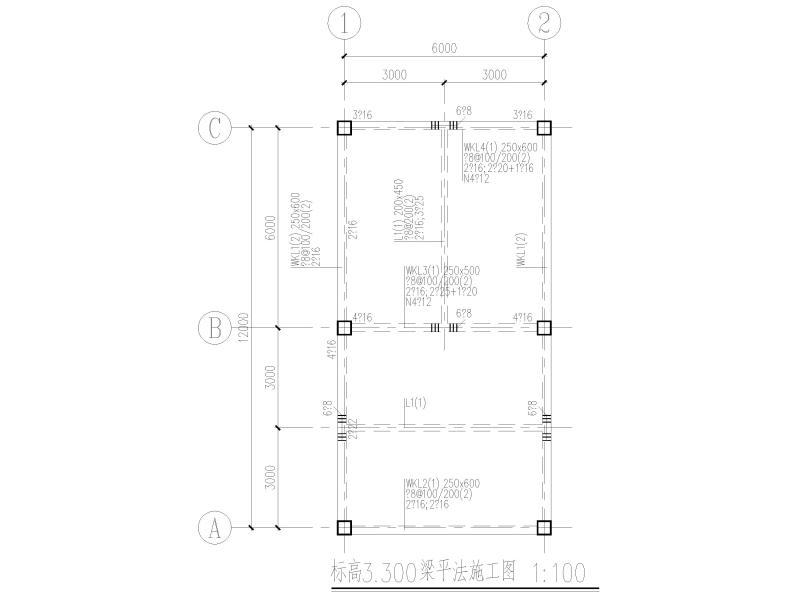

梁平法施工图
雨篷详图

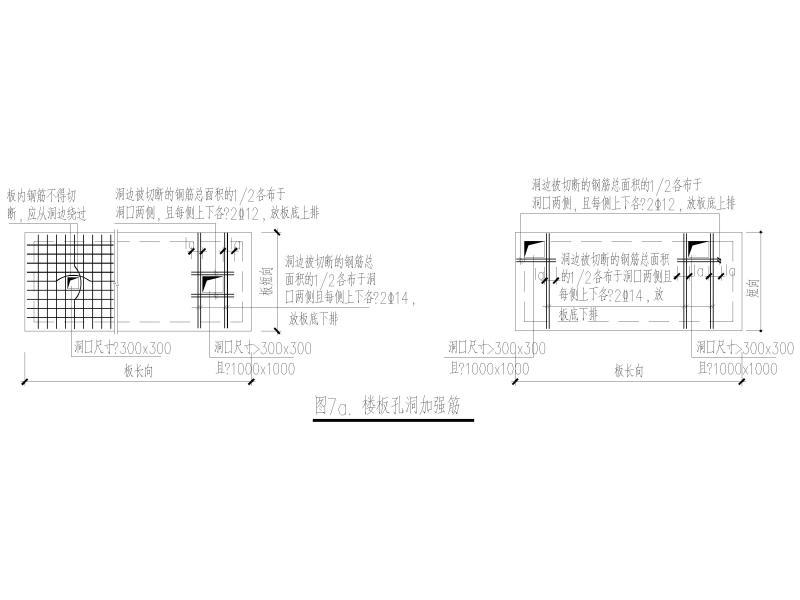

楼板孔洞加强筋
构造柱在挑耳上生根大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
单层框架结构图纸 - 1 -
单层框架结构图纸 - 2 -
单层框架结构图纸 - 3 -
单层框架结构图纸 - 4 -
单层框架结构图纸 - 5 -
单层框架结构图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.43 MB
- 收藏次数：0
-
文件名称：
附件-996075895675067997.dwg
单层框架结构图纸下载
