3层框架结构物流门卫室施工大样图2017

搜索更多资源
  • 建筑类别：其他
  • 建筑高度类型：单层建筑
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 特种结构：水池
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
  • 风压：0.45kN/平方米
  • 雪压：0.25kN/平方米
  • 参考图纸：6张
  • 设计年代：近代
该附件是 单层框架结构物流门卫室施工图2017 ，出图时间是。所含图纸类2种：建筑、结构。

附件内含：混凝土 结构设计说明 、基础平面布置图、柱配筋图、梁配筋图、板配筋图、剖面大样图、污水池结构图、建筑平面图、建筑立面图、建筑剖面图等，cad格式，共计图纸6张。

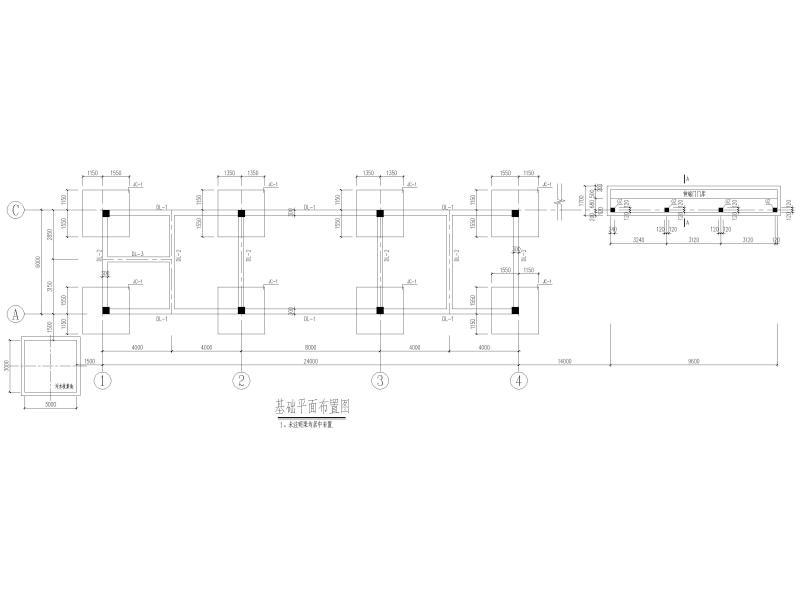

基础平面图

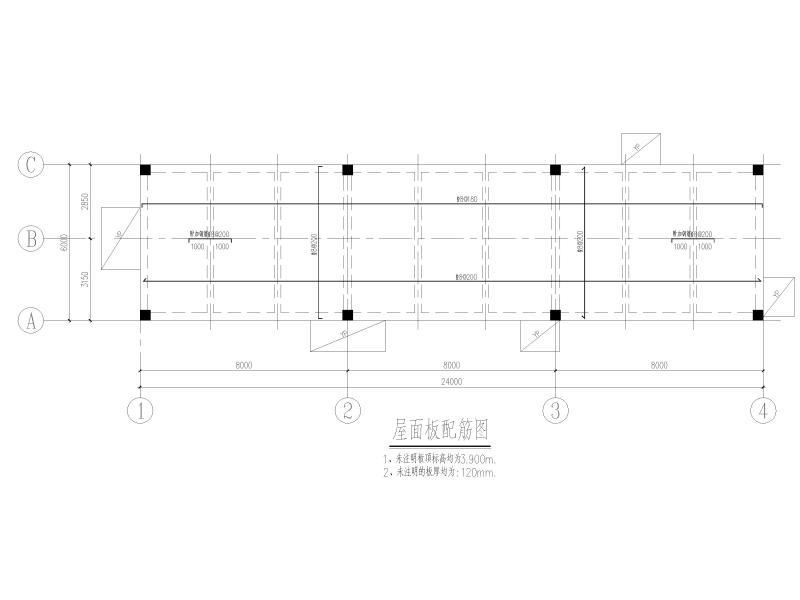

屋面板配筋图

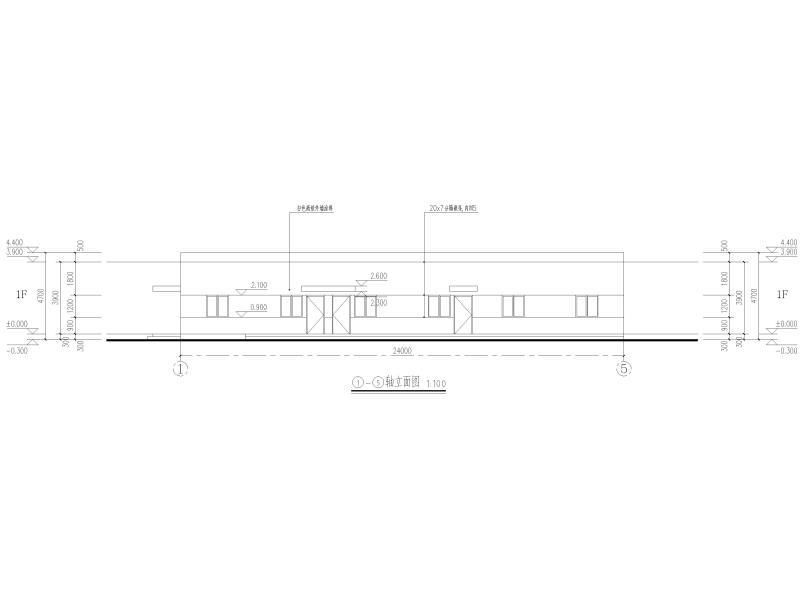

建筑立面图

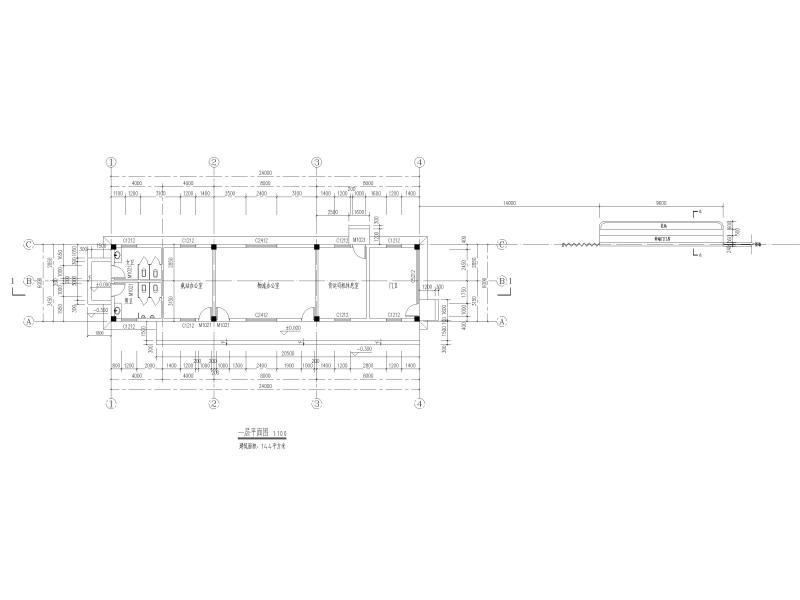

建筑平面图

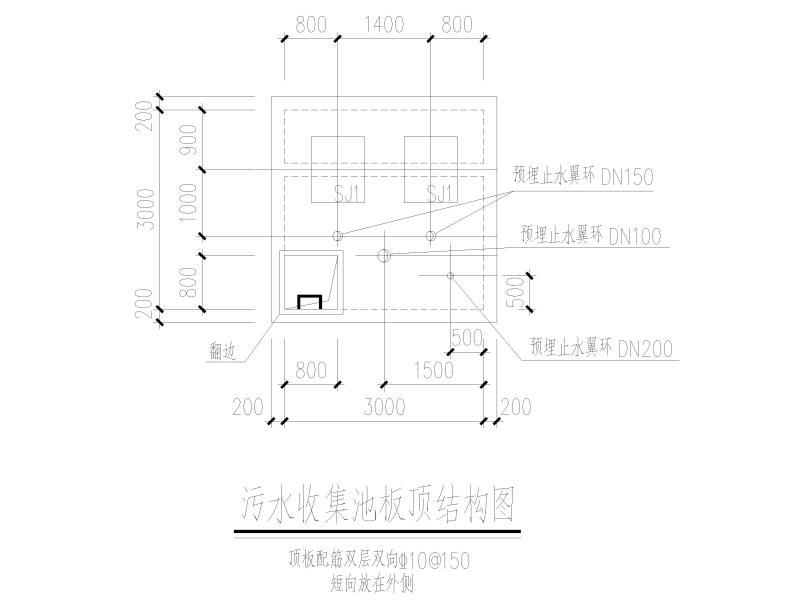

污水收集池板顶结构图
污水收集池底埋件布置图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 门卫室结构 - 1
    门卫室结构 - 1
  • 门卫室结构 - 2
    门卫室结构 - 2
  • 门卫室结构 - 3
    门卫室结构 - 3
  • 门卫室结构 - 4
    门卫室结构 - 4
  • 门卫室结构 - 5
    门卫室结构 - 5
  • 门卫室结构 - 6
    门卫室结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
