中小学1层框架门卫室结构施工大样图

  • 建筑类别:教育
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:7张

附件详情

建筑设计总说明、平面布置图、屋面平面布置图、立面图、墙身大样图、土建结构总说明、基础 平面布置图 、柱平法施工图、梁结构施工图、屋面结构施工图共7张图纸。

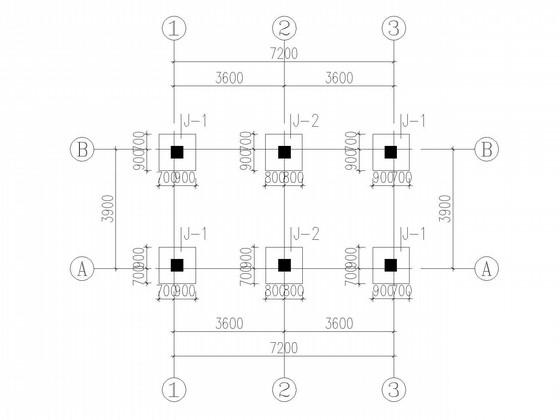

基础平面布置图

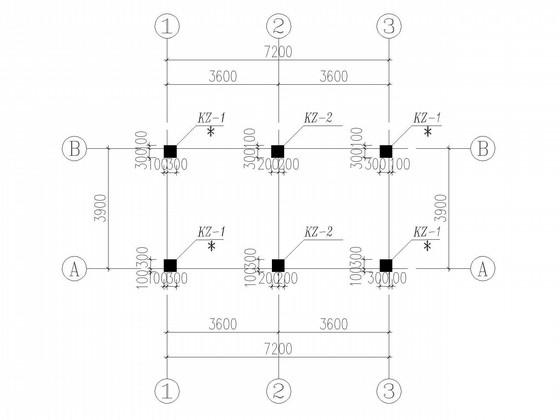

柱平法施工图

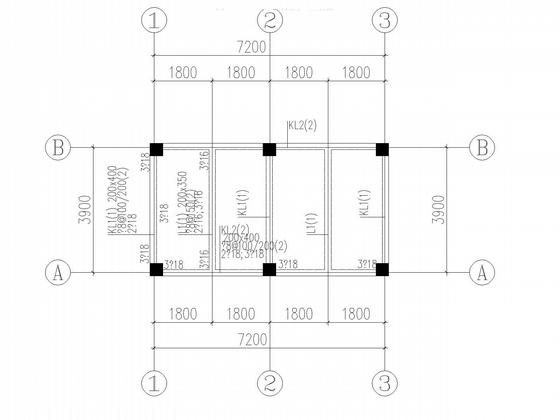

屋面梁平法施工图

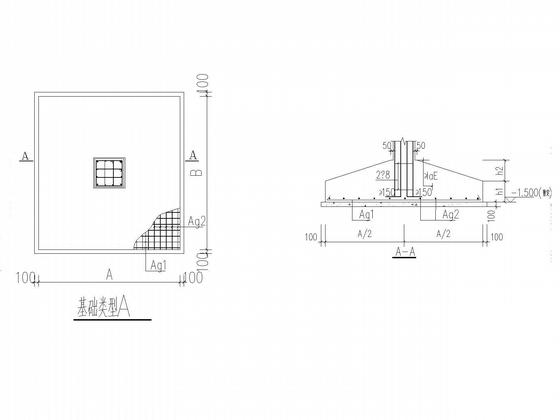

独立基础详图

屋面结构布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

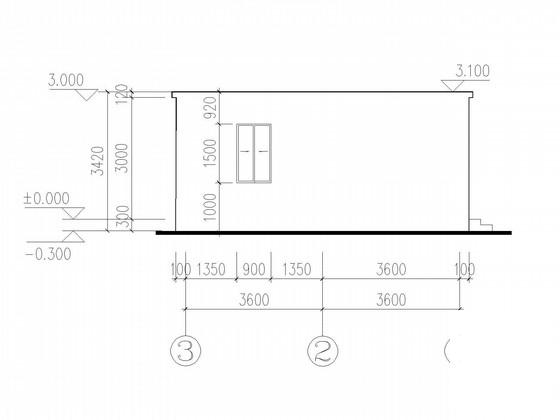

  • 门卫室结构 - 1
    门卫室结构 - 1
  • 门卫室结构 - 2
    门卫室结构 - 2
  • 门卫室结构 - 3
    门卫室结构 - 3
  • 门卫室结构 - 4
    门卫室结构 - 4
  • 门卫室结构 - 5
    门卫室结构 - 5
  • 门卫室结构 - 6
    门卫室结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
