单层框架结构车间操作室施工图纸2017

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 特种结构：水池
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：乙级
  • 抗震设防烈度：7度抗震
  • 风压：0.45kN/平方米
  • 雪压：0.25kN/平方米
  • 参考图纸：13张
  • 设计年代：近代
该附件是 单层框架结构车间操作室施工图 ，出图时间是3月。
建筑概述:该资料平面尺寸为46×8米，结构总高度为4.8米。包含图纸类型2种：结构、建筑。
附件内含：混凝土 结构设计说明 、桩位布置图、承台及柱布置图、梁板配筋图 、污水收集池、建筑设计说明、建筑平面图、卫生间平面图、门窗立面及门窗表、建筑立面图、建筑剖面图...... ，cad格式，共计图纸13张。

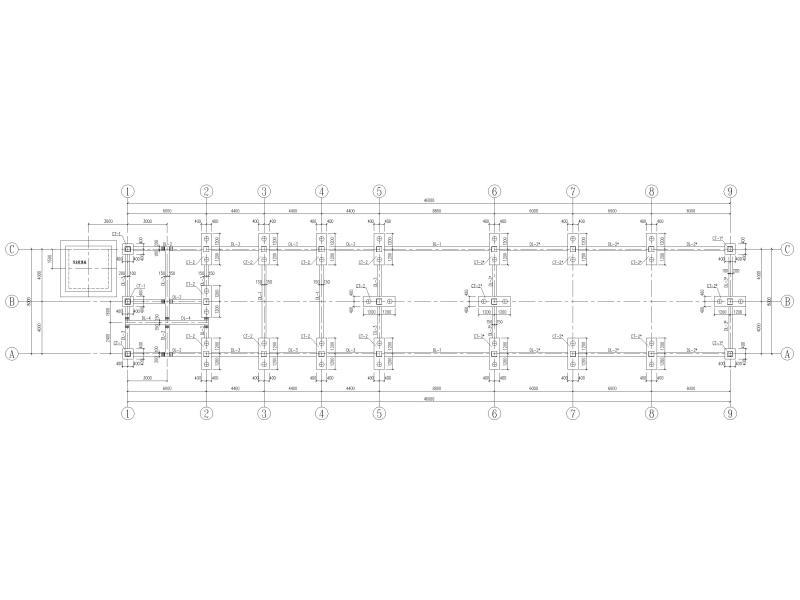

承台平面布置图

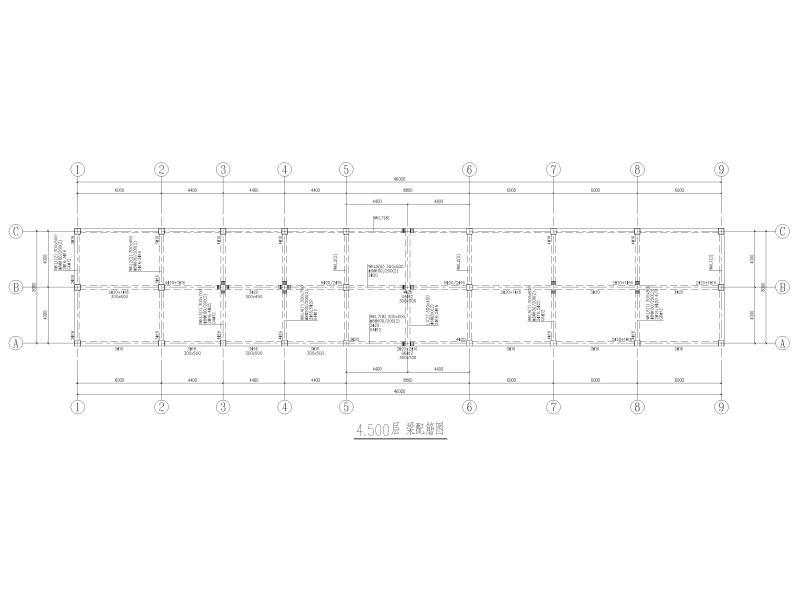

梁配筋图

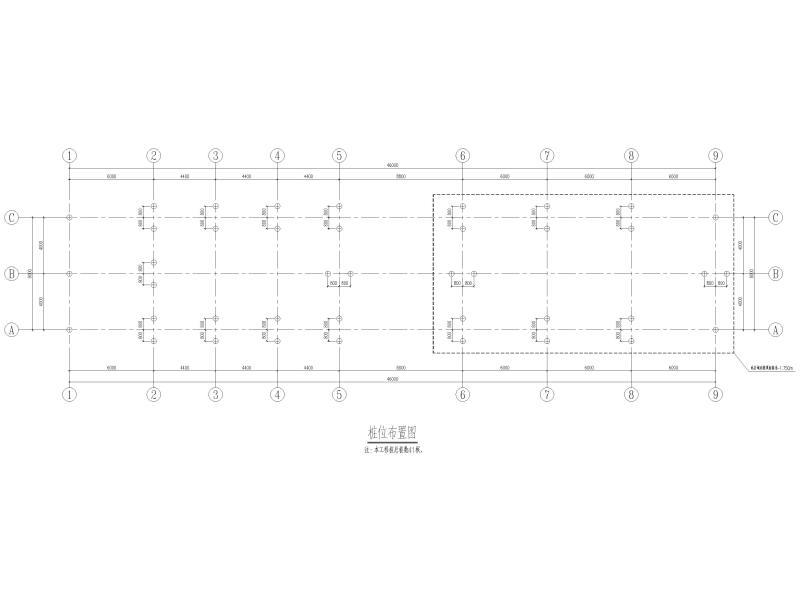

桩位布置图

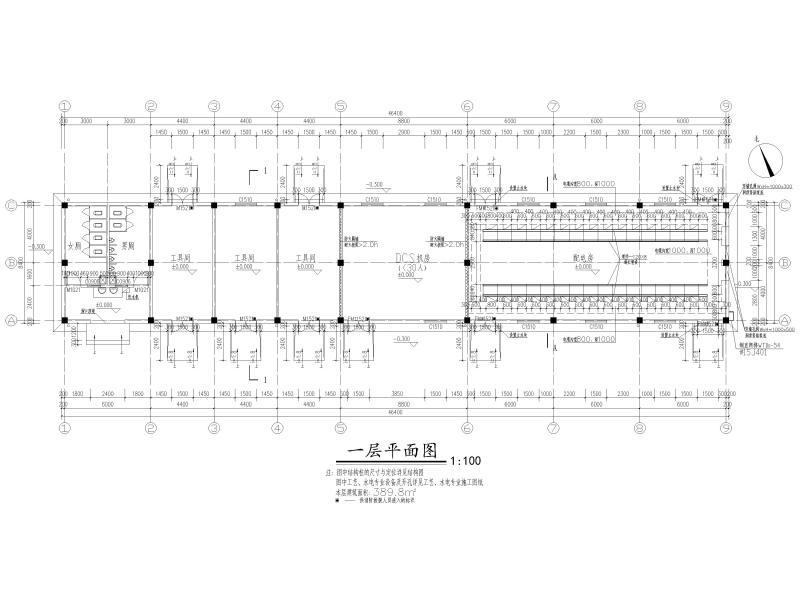

建筑平面图

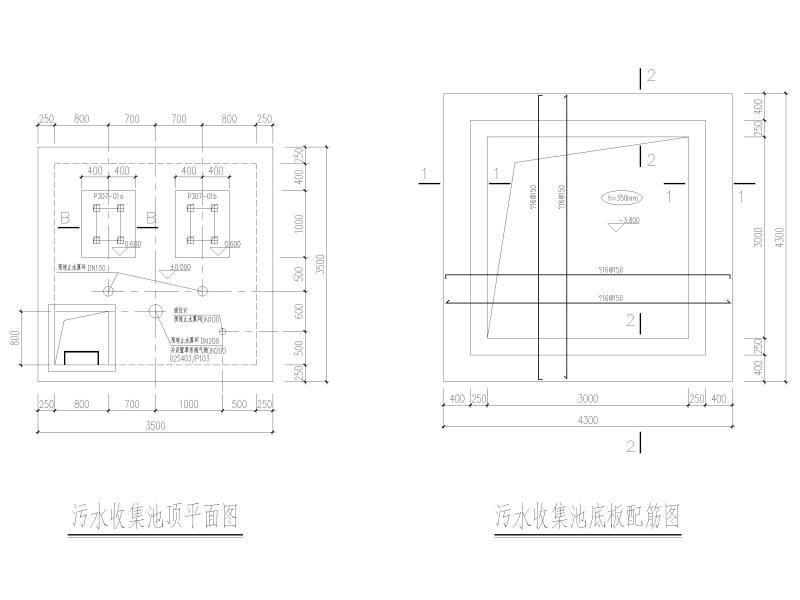

污水收集池
雨蓬详图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1
  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2
  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3
  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4
  • 框架结构施工图纸 - 5
    框架结构施工图纸 - 5
  • 框架结构施工图纸 - 6
    框架结构施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
