单层框架结构泵房及配电室结构施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是泵房及配电室项目,本建筑物层数为地下一层,地上一层。平屋面。框架结构,总建筑设计面积:225.87平方米,抗震设防烈度为7度,基础采用独立基础,基础设计等级为丙级。

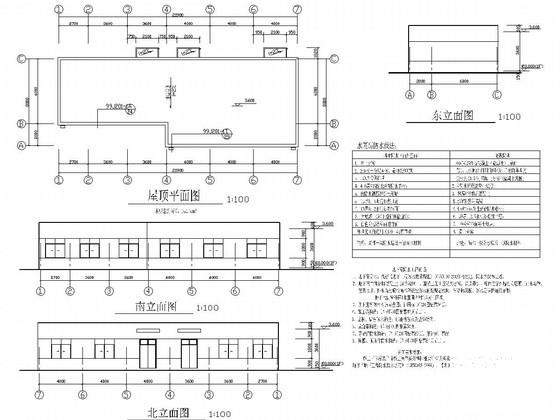

该资料包含: 建筑施工 总说明,平面图,立面图,剖面图;结构设计总说明,基础 平面布置图 ,基础顶~3.600m柱尺寸定位及配筋平面图,地梁、屋面梁平面配筋图,一层板、屋面板平面配筋图,楼梯图等共计8张图。
分享投稿时间:近几年9月。

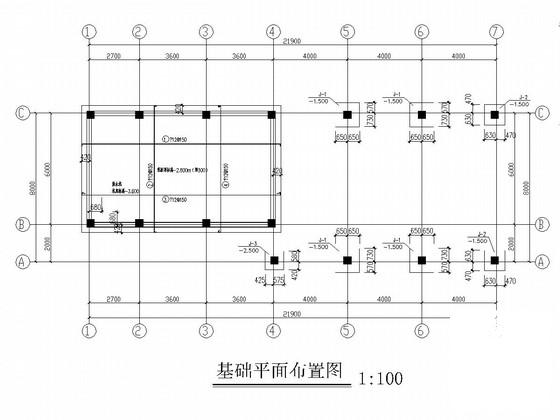

基础平面布置图

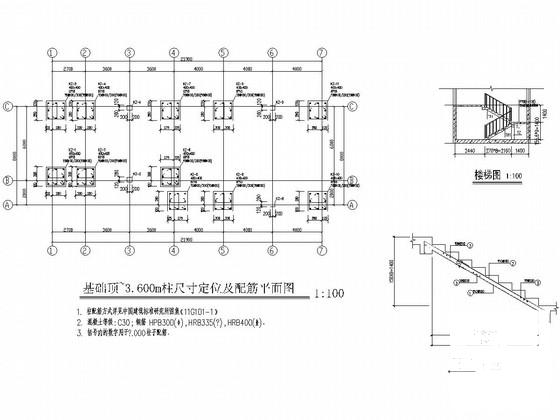

基础顶~3.600m柱尺寸定位及配筋平面图

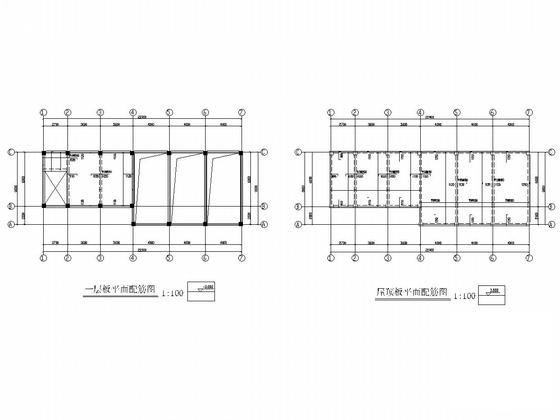

一层板、屋顶板平面配筋图

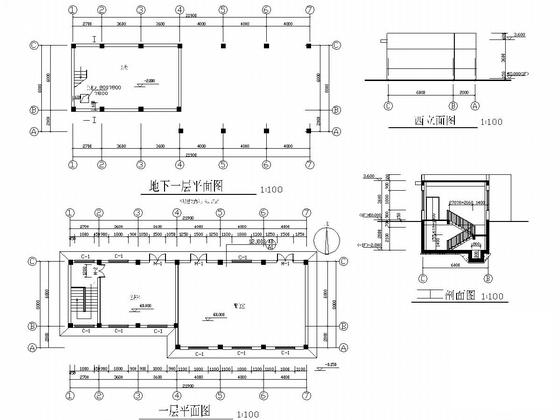

平面图

地梁、屋顶梁平面配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 单层框架结构 - 1
    单层框架结构 - 1
  • 单层框架结构 - 2
    单层框架结构 - 2
  • 单层框架结构 - 3
    单层框架结构 - 3
  • 单层框架结构 - 4
    单层框架结构 - 4
  • 单层框架结构 - 5
    单层框架结构 - 5
  • 单层框架结构 - 6
    单层框架结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
