单层框架结构污泥脱水机房全套施工大样图2016

该附件是 钢筋混凝土结构污泥池全套施工图2016 ，出图时间是。

建筑概述：建筑总高度8.50m，室内外高差0.30m。包含图纸种类4种：结构、建筑、给排水、电气。

附件内含：结构设计总说明、基础平面布置图、框架柱平面布置图、各层梁板施工图、设备基础施工图、建筑设计总说明、材料做法表、建筑平面图、建筑立面图、建筑剖面图、墙身大样图、给排水设计说明、给排水平面污泥池布置图、管线平面图、污泥调理罐制作图、管道系统图、电气设计说明等，cad格式，共计图纸23张。

基础平面布置图

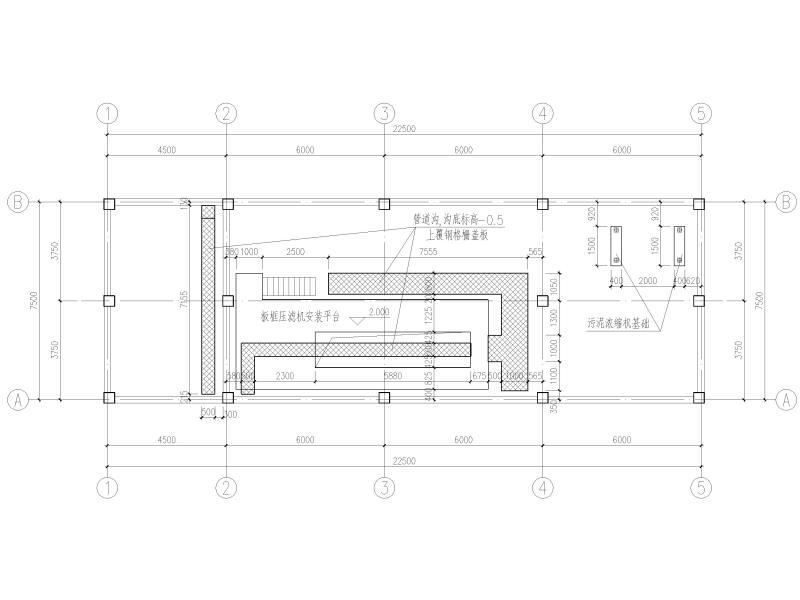

设备基础平面位置图

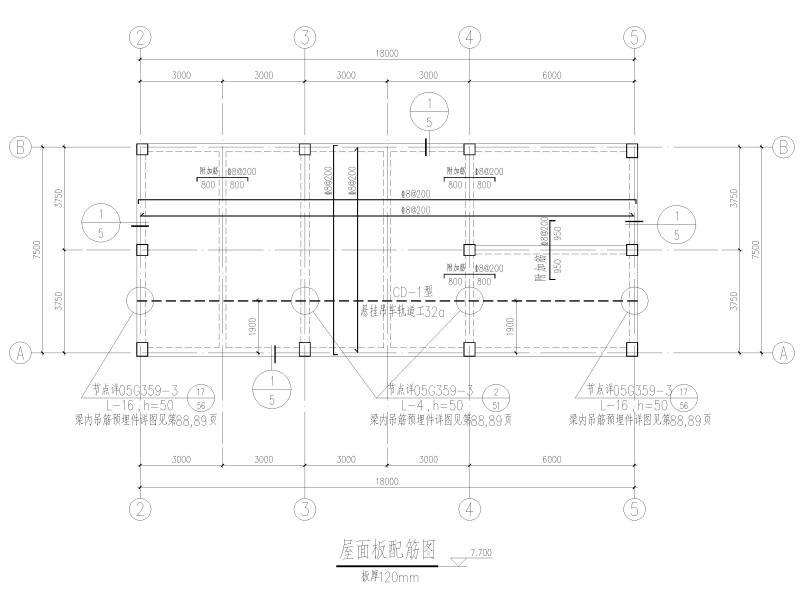

屋面板配筋图

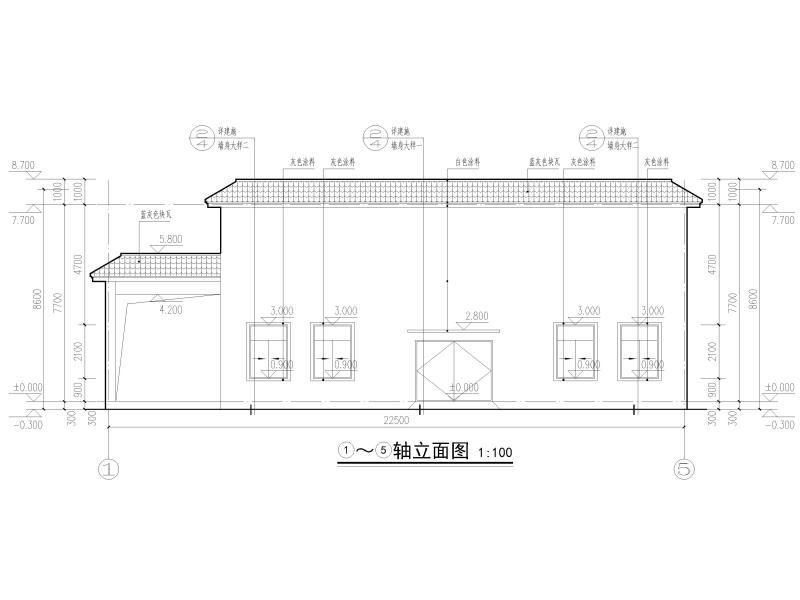

建筑立面图

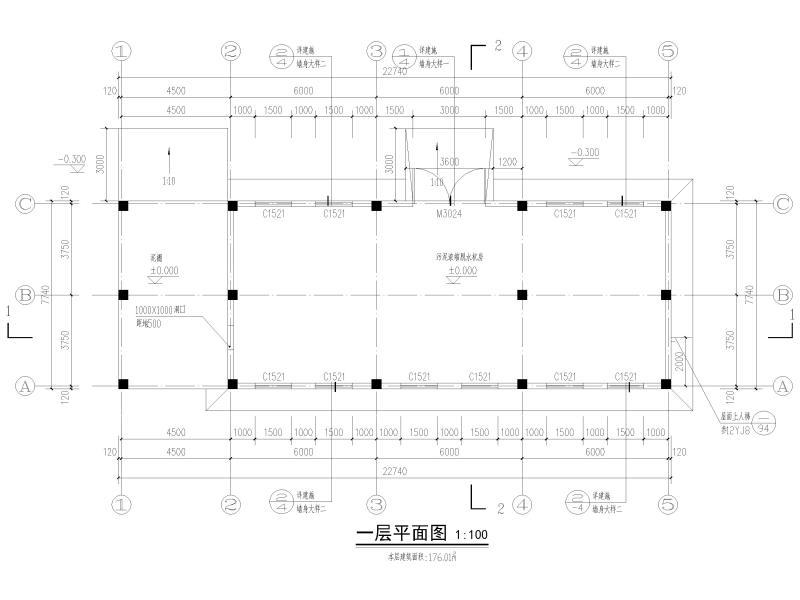

建筑平面图

雨篷结构大样
