单层门式刚架结构锅炉房结施施工大样图2016

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:12张
  • 设计年代:近代
该附件是 单层门式刚架结构锅炉房结施图纸 ,出图时间是5月。
建筑概述:污水处理站为门式刚架结构,内含4座钢筋混凝土结构水池。
附件内含:钢结构通用工程说明、基础平面布置图、柱脚短柱平面布置图、柱脚锚栓平面布置图、屋面钢梁及水平支撑平面布置图、屋面檩条平面布置图、刚架立面图、门式支撑详图、墙面檩条立面布置图、 节点详图 ......,cad格式,共计图纸12张。

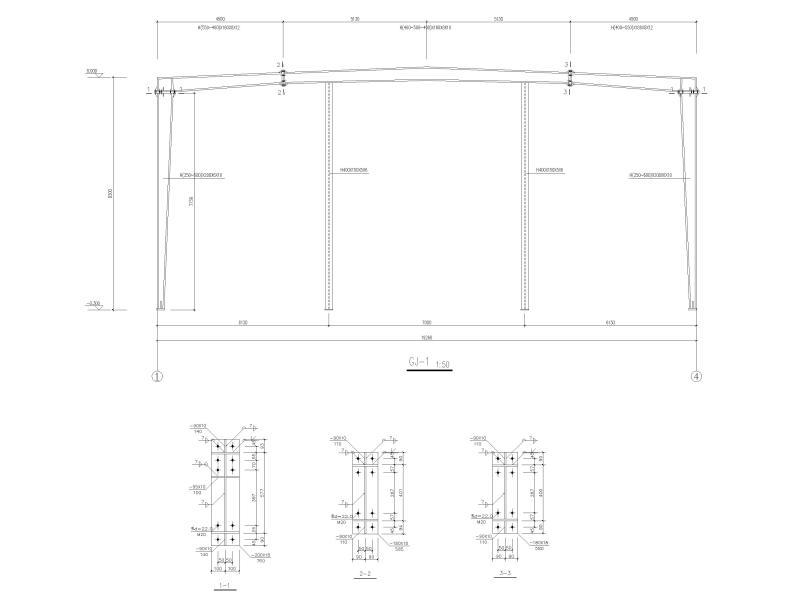

刚架立面图

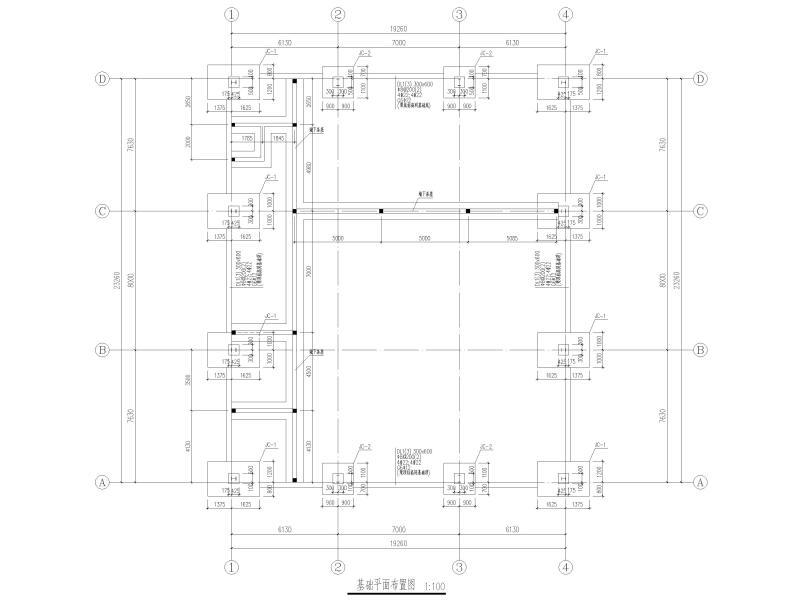

基础平面布置图

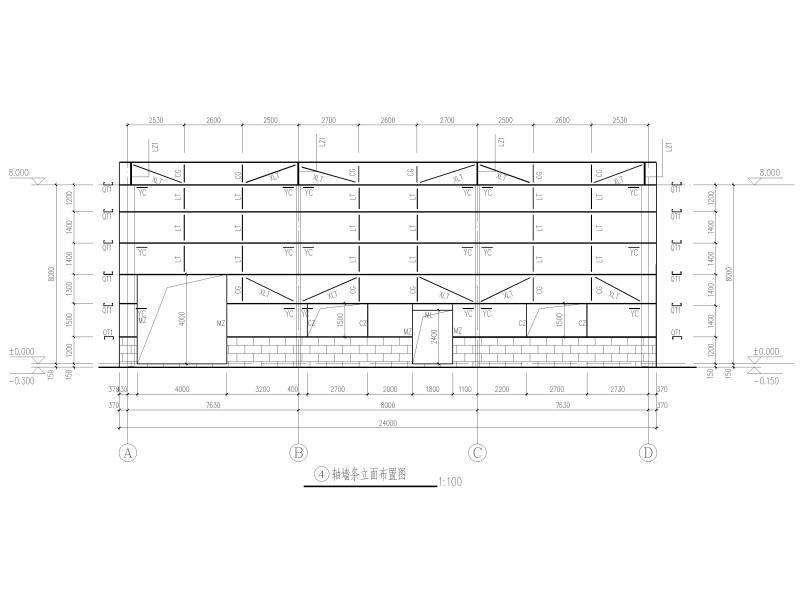

墙条立面布置图

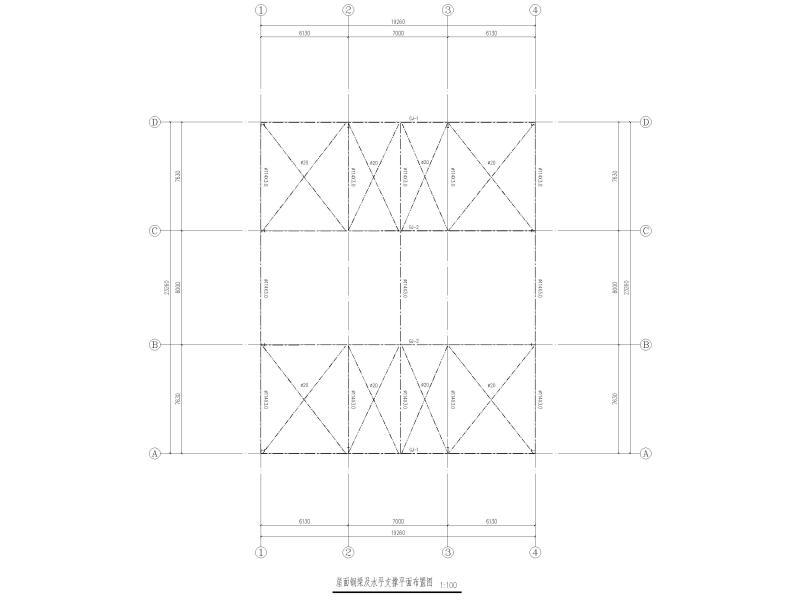

屋面钢梁及水平支撑平面布置图

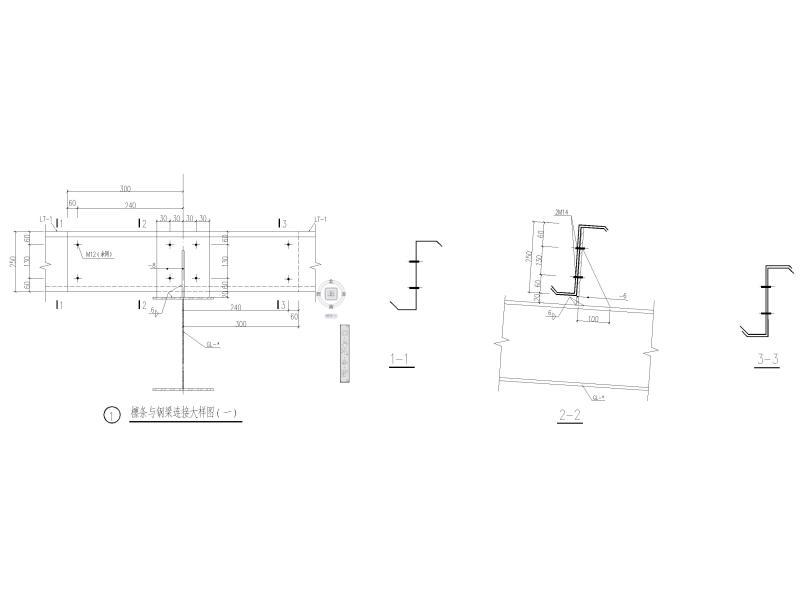

檩条与钢梁连接大样图
女儿墙立柱与抗风柱的连接节点
墙下条形基础大样

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 门式刚架结构 - 1
    门式刚架结构 - 1
  • 门式刚架结构 - 2
    门式刚架结构 - 2
  • 门式刚架结构 - 3
    门式刚架结构 - 3
  • 门式刚架结构 - 4
    门式刚架结构 - 4
  • 门式刚架结构 - 5
    门式刚架结构 - 5
  • 门式刚架结构 - 6
    门式刚架结构 - 6
  • 门式刚架结构 - 7
    门式刚架结构 - 7
以上是部分截图,请下载附件后查看完整高清内容
