单层门式刚架结构厂房结构施工方案大样图

该附件为 单层门式刚架结构蔬菜厂房 结构施工图 2020CAD

项目概要：该项目为绿色有机蔬菜集配中心建设项目,包括有机蔬菜集配中心及其辅助用房，工程地点位于贵阳市,建筑设计结构形式为单层门式钢架。该项目为丁类建筑物,结构安全等级为二级,设计使用年限为50年,结构重要系数为1.0。

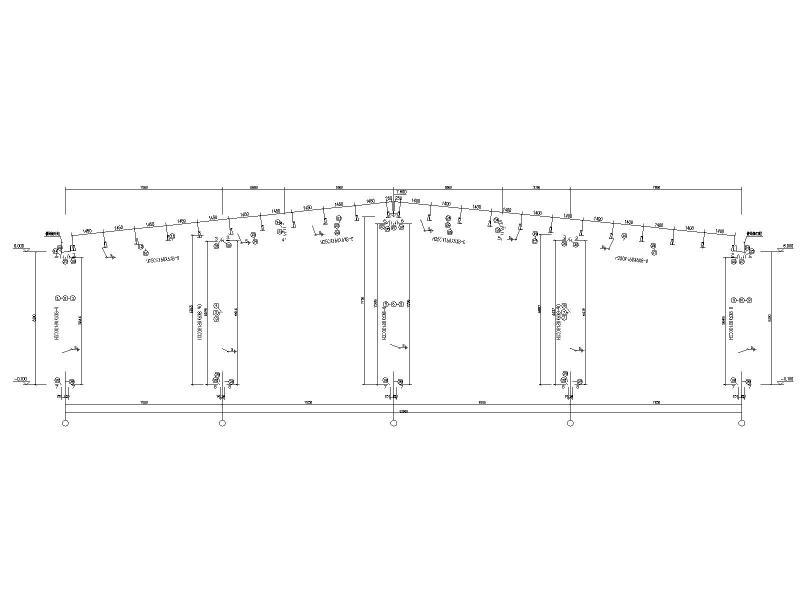

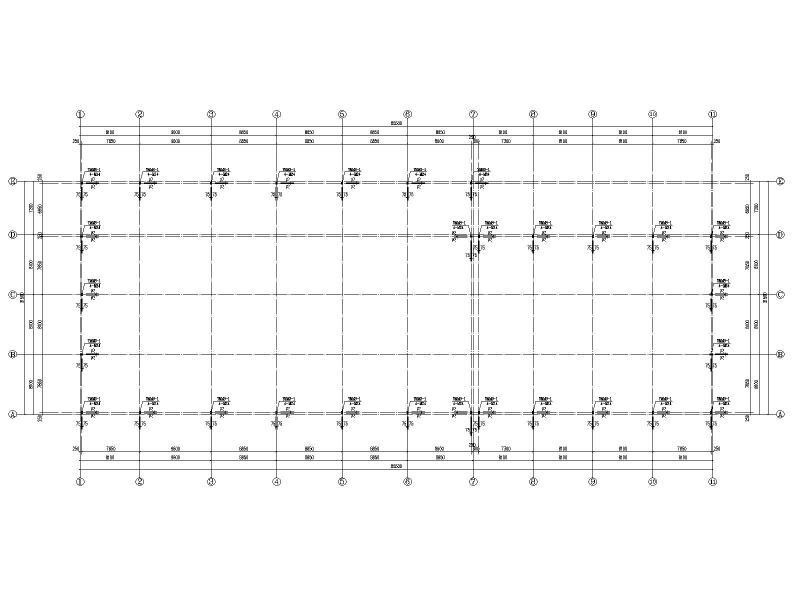

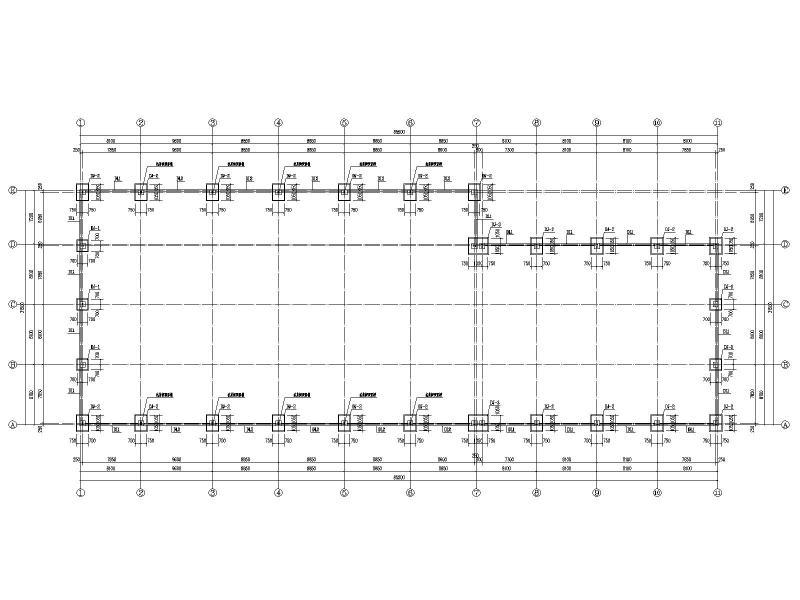

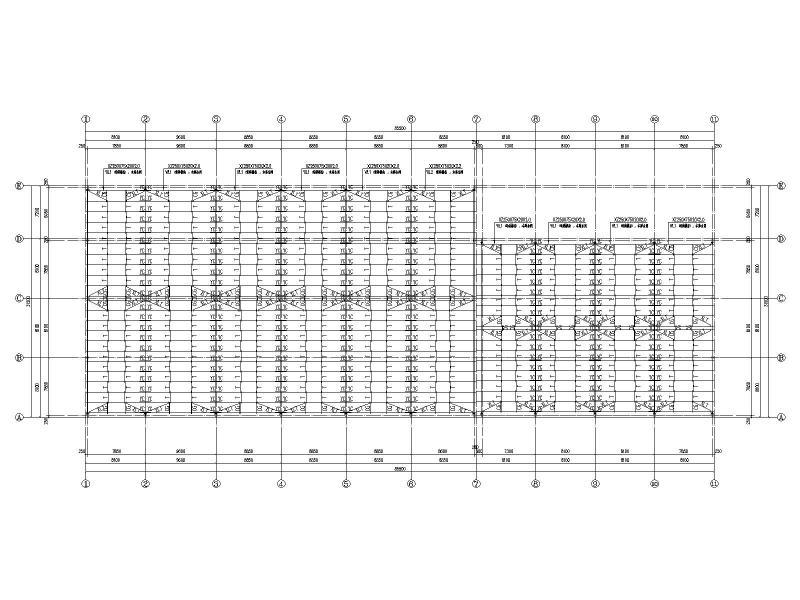

主要包括：钢 结构设计说明 、砌体墙设计说明、人工换填基础范围示意图、基础平面布置图、预埋锚栓平面布置图、结构平面布置图、结构立面布置图、屋面檩条布置图、拉条大样图、雨棚大样图；基础说明、基顶~屋面墙、柱平面布置图、基顶~屋面墙、柱配筋、5.350标高屋面梁平法施工图、5.350标高屋面板配筋图等

CAD格式，约50张图纸
