2层门式刚架结构麻纱加工车间结施2016
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.55kN/平方米
-
雪压：0.50kN/平方米
-
参考图纸：36张
-
设计年代：近代
该附件是
门式刚架结构麻纱加工车间结施
，出图时间是。
附件内含：钢
结构设计说明
、基础施工图、基础短柱平面布置图、厂房钢柱平面布置、地脚螺栓平面布置及详图、屋面支撑及刚架平面布置图、刚架连接节点详图、柱间支撑立面图、柱间支撑连接节点详图、吊车梁平面布置、吊车梁详图、屋面檩条平面布置图及详图、墙面墙筋立面布置图、厂房柱间支撑反力图、厂房吊挂荷载分布及刚架计算平面布置图、公用吊架平面布置图、风机房钢楼梯详图、空调机房
结构施工图
等，cad格式，共计图纸36张。
吊车梁详图

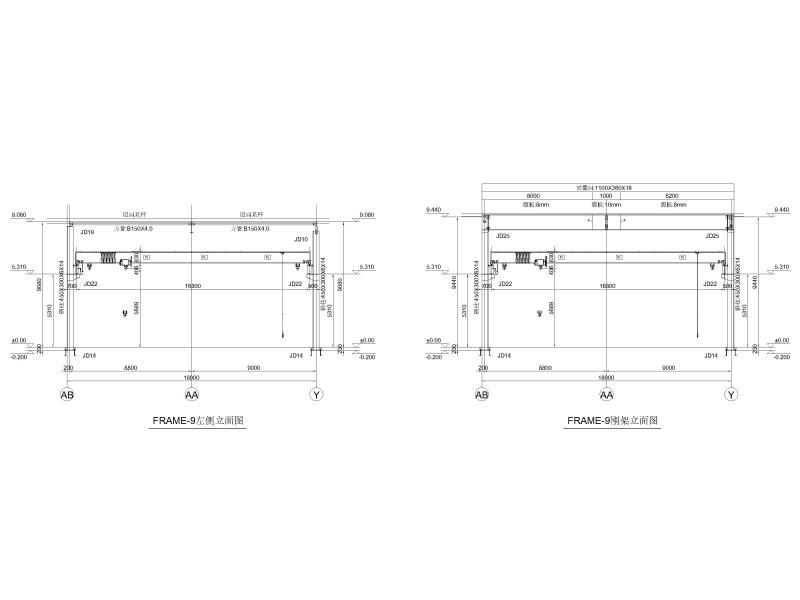

刚架立面图

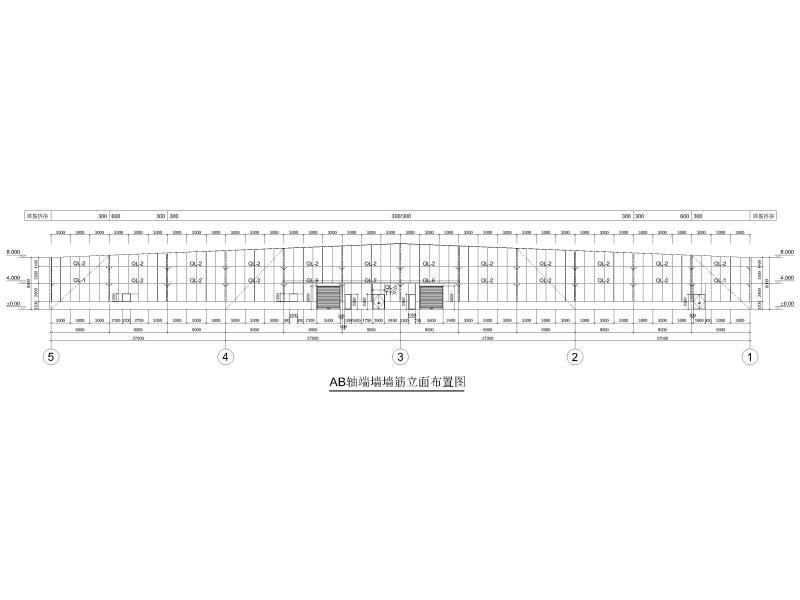

墙筋立面布置图

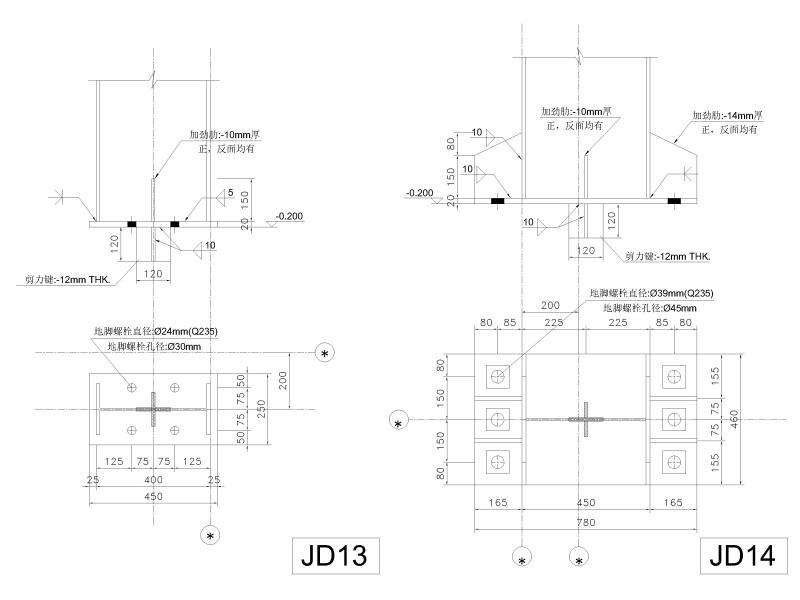

钢柱地脚螺栓平面布置及详图
刚架连接节点详图
钢楼梯结构平面图
墙筋在中间跨连续的连接
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
门式刚架结构 - 1 -
门式刚架结构 - 2 -
门式刚架结构 - 3 -
门式刚架结构 - 4 -
门式刚架结构 - 5 -
门式刚架结构 - 6 -
门式刚架结构 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-08
- 评论次数：0
- 浏览次数：0
- 文件大小：12.5 MB
- 收藏次数：0
-
文件名称：
附件-996066559680978559.zip
