2层门式刚架及框架结构查验库结施施工大样图2018

  • 建筑类别:其他
  • 建筑高度类型:单层建筑,多层建筑
  • 建筑地上层数:1、2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:26张
  • 设计年代:近代
该附件是 门式刚架及框架结构查验库结施图 ,出图时间是12月。
建筑概述:该资料框架结构部分平面尺寸为13.2mx42.0m,主要柱网尺寸为6.0m×6.0m,首层层高5.4m,二层层高为3.6m,结构嵌固端为基础顶面。门式刚架结构部分为单层,主要柱距8.0m,跨度18x2m,檐口高度9.0m,屋面排水坡度1:20。
附件内含:混凝土结构设计总说明、钢 结构施工图 设计总说明、结构 节点详图 、基础平面布置图、基础大样图、柱脚锚栓及基顶抗剪槽平面布置图、刚架及支撑平面布置图、刚架立面详图、屋面檩条平面布置图、消防主管及喷淋主管支撑大样、墙面檩条布置图、拉杆雨篷大样图、柱平面布置图、模板及板配筋图、梁配筋图、模板及板配筋图、楼梯大样图...... ,cad格式,共计图纸26张。另附计算书。

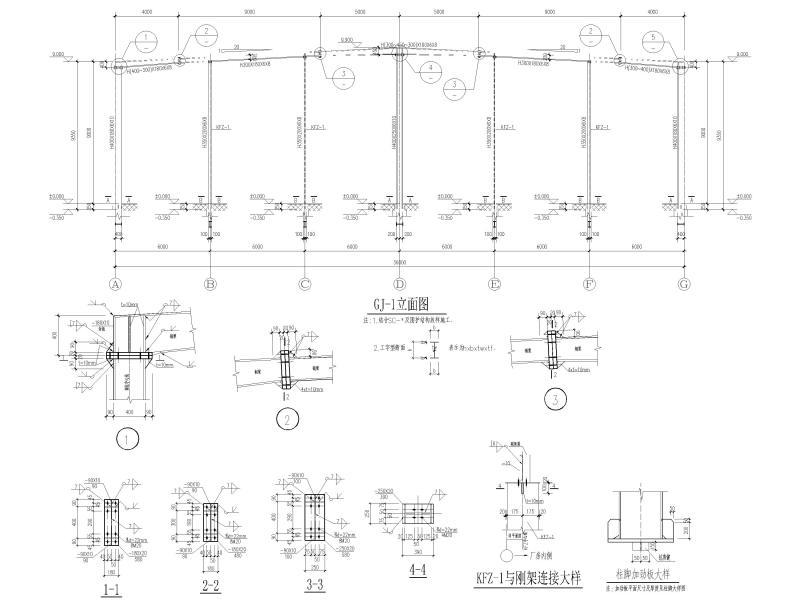

刚架立面详图
刚架及支撑平面布置图

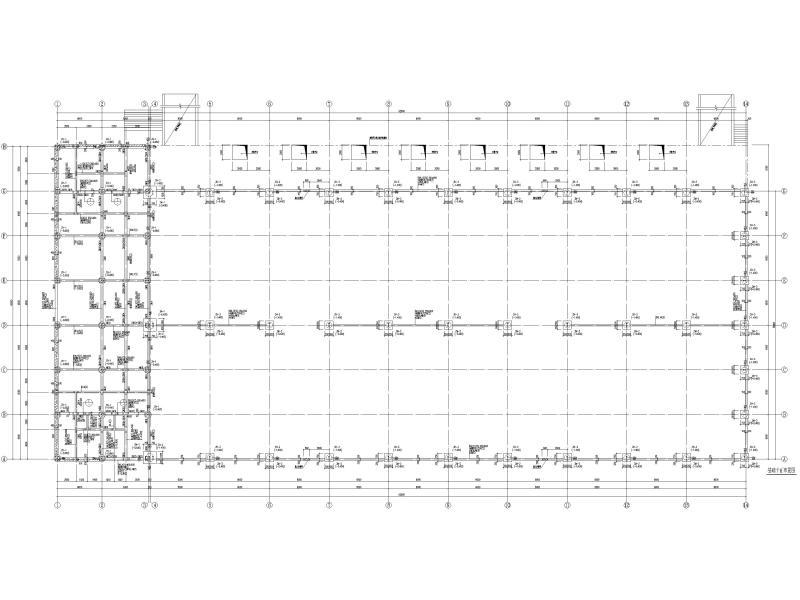

基础平面布置图

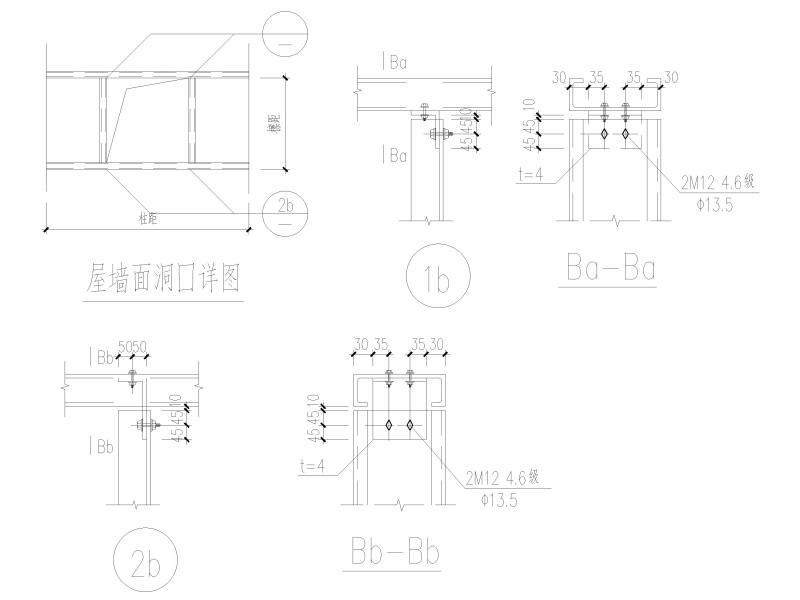

屋墙面洞口详图
屋面模板及板配筋图
消防主管及喷淋主管支撑大样
屋面连续檩条中间跨搭接详图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构大样图 - 1
    框架结构大样图 - 1
  • 框架结构大样图 - 2
    框架结构大样图 - 2
  • 框架结构大样图 - 3
    框架结构大样图 - 3
  • 框架结构大样图 - 4
    框架结构大样图 - 4
  • 框架结构大样图 - 5
    框架结构大样图 - 5
  • 框架结构大样图 - 6
    框架结构大样图 - 6
  • 框架结构大样图 - 7
    框架结构大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
