24米跨备品备用库门式刚架结构设计施工大样图
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：24m
- 参考图纸：9张
- 设计年代：近代
附件详情
基础平面图、基础详图、钢构件布置平面图、屋面钢檩条布置平面图、墙架布置图、墙面檩条连接大样图、SC大样图、刚架详图共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

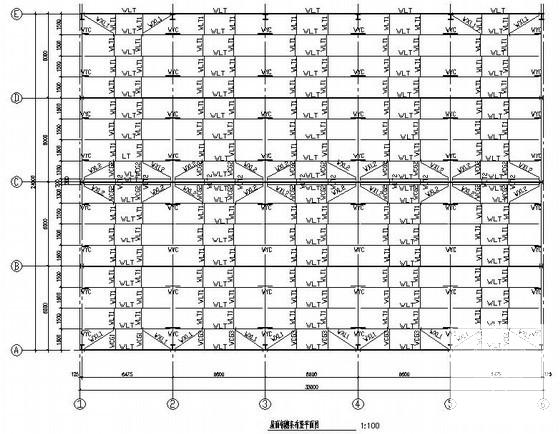

门式刚架结构 - 1 -

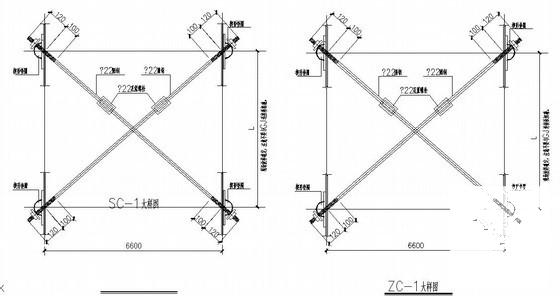

门式刚架结构 - 2 -

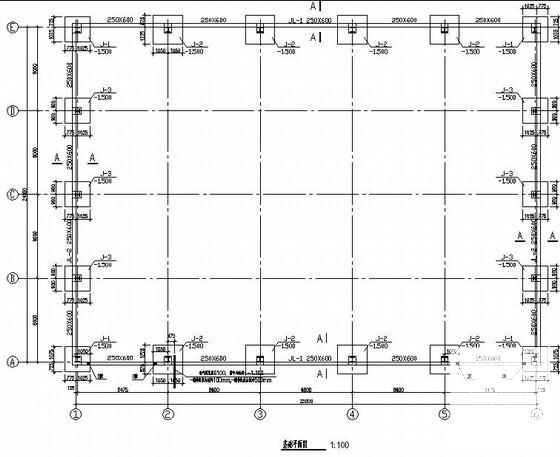

门式刚架结构 - 3 -
门式刚架结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
