4层框排架结构智能立库结施施工图纸2020

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架,排架
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
  • 风压：0.45kN/平方米
  • 雪压：0.40kN/平方米
  • 参考图纸：18张
  • 设计年代：近代
该附件是 4层框排架结构智能立库 结构施工图 ，出图时间是7月。
附件内含：结构设计总说明、钢 结构设计说明 、桩位平面图、基础平面图、各层柱网平面图、主体梁配筋平面图、主体结构平面图、檩条布置图、气楼结构平面图、女儿墙梁配筋图、钢架详图、楼梯详图...，cad格式，共计图纸18张。

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

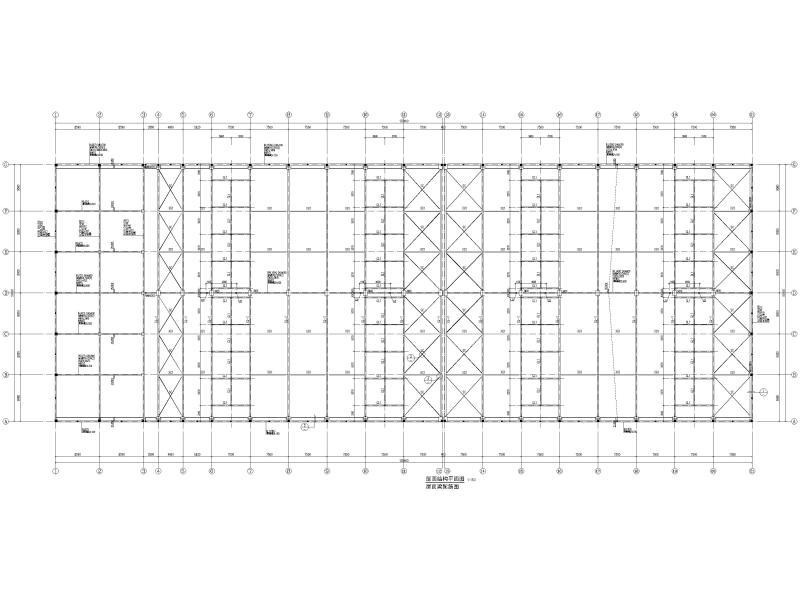

  • 框排架结构施工图 - 1
    框排架结构施工图 - 1

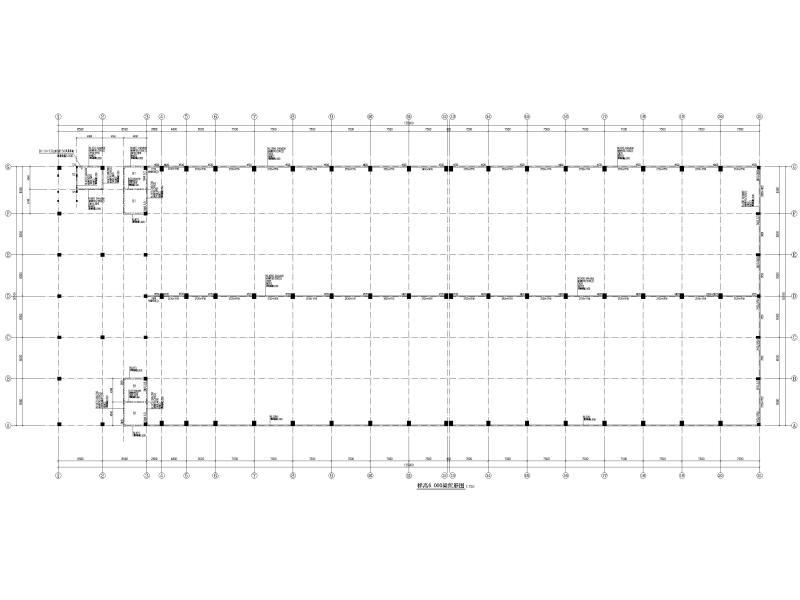

  • 框排架结构施工图 - 2
    框排架结构施工图 - 2

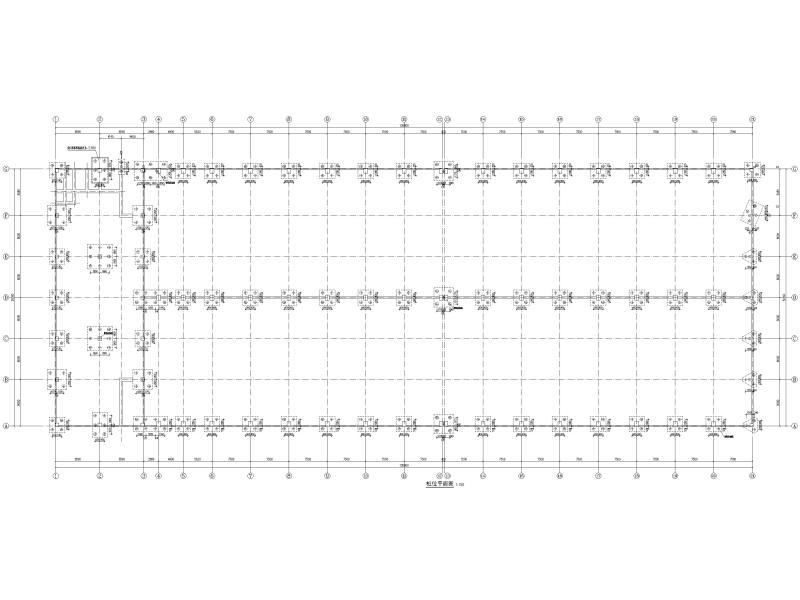

  • 框排架结构施工图 - 3
    框排架结构施工图 - 3

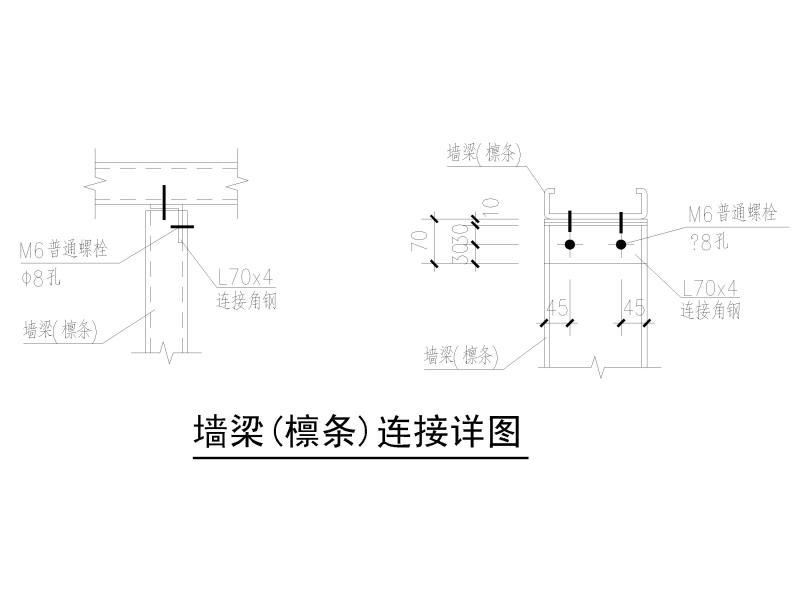

  • 框排架结构施工图 - 4
    框排架结构施工图 - 4
  • 框排架结构施工图 - 5
    框排架结构施工图 - 5
  • 框排架结构施工图 - 6
    框排架结构施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
