两层框排架主井提升机房结构CAD施工图纸(建施)
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：35张
附件详情
设计总说明、平面图、提升大厅上空平面图、屋面排水示意图、立面图、剖面图、提升机基础平面图、提升机基础剖面图、桩基
平面布置图
、基桩配筋图、承台详图、室外楼梯结构图、吊车梁结构图、提升机基础配筋平面图、提升机基础配筋剖面图、框架柱平法施工图、梁配筋图、板配筋图共35张图纸。

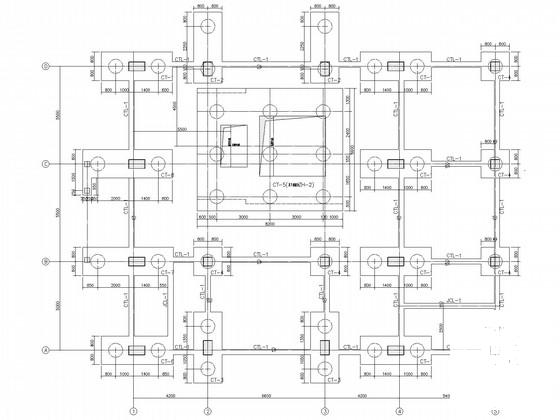

桩基平面布置图

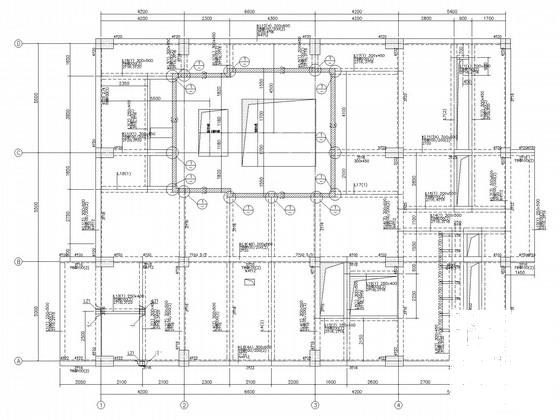

梁配筋图

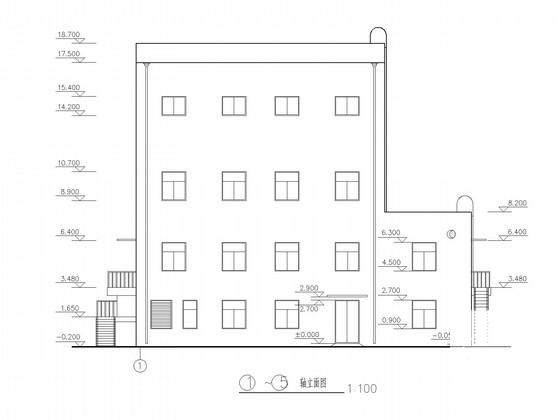

剖面图

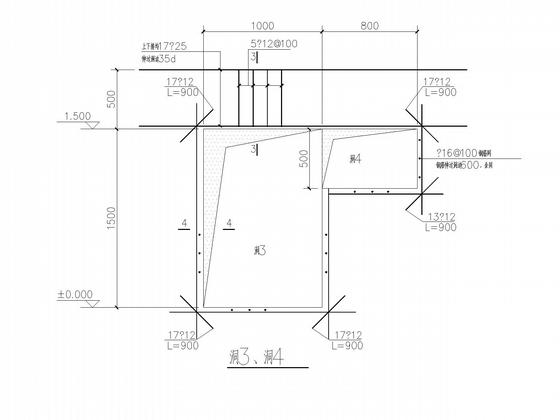

洞口补强
