单层混凝土框排架厂房结构CAD施工图纸(建施)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：7张
附件详情
结构设计总说明、基础布置平面图、柱结构平面图、梁结构平面图、屋面梁结构平面图、屋面板配筋结构平面图共7张图纸。

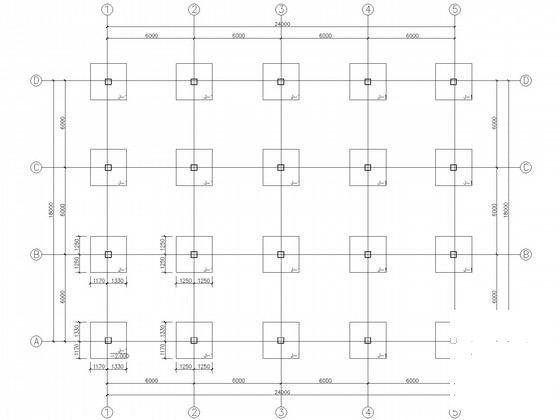

基础布置平面图

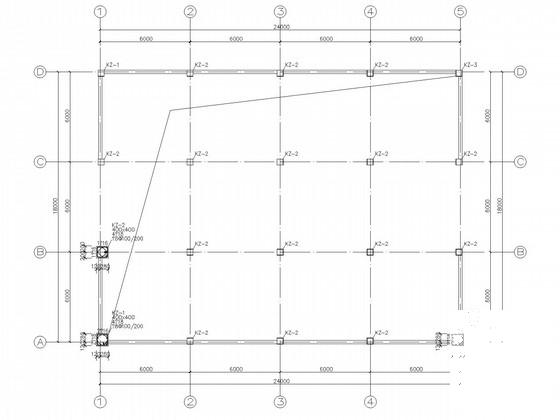

柱结构平面图

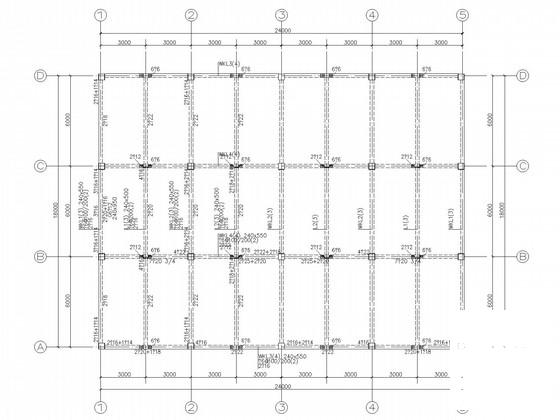

屋面梁结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -

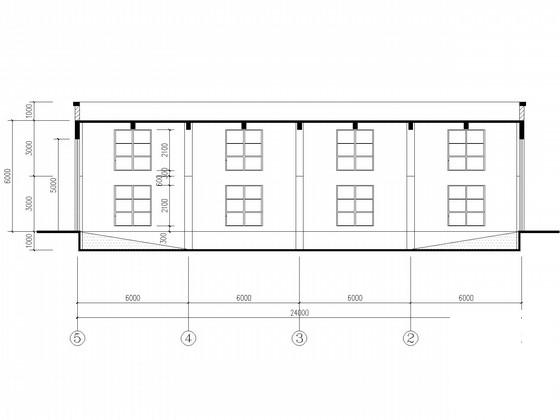

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-22
- 评论次数：0
- 浏览次数：0
- 文件大小：0.31 MB
- 收藏次数：0
-
文件名称：
附件-995876690578505778086.zip
