地上单层钢筋混凝土排架结构工业厂房结构CAD施工图纸

附件详情

该项目为北京某普通的单层厂房及辅助用房，厂房为钢筋混凝土排架结构，总长108m,跨度2X24m，最大吊车起重量50t,厂房排架柱为现场预制钢筋混凝土结构；屋面梁、吊车梁、支撑等均为钢结构，屋面为轻质彩色亚型钢板，冷弯薄壁型钢檩条，外围护墙体采用蒸压灰砂砖。基础为柱下独立基础，8度设防。

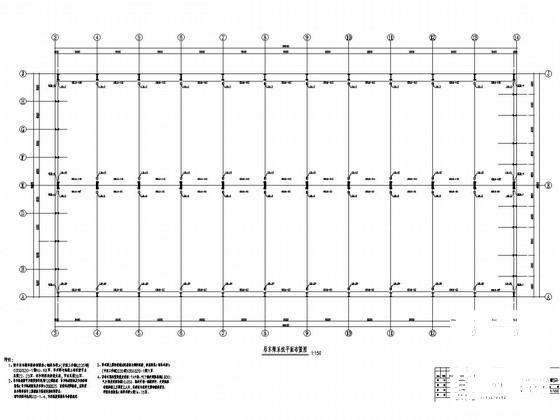

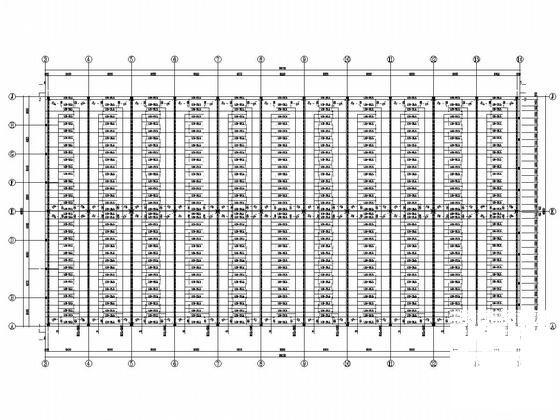

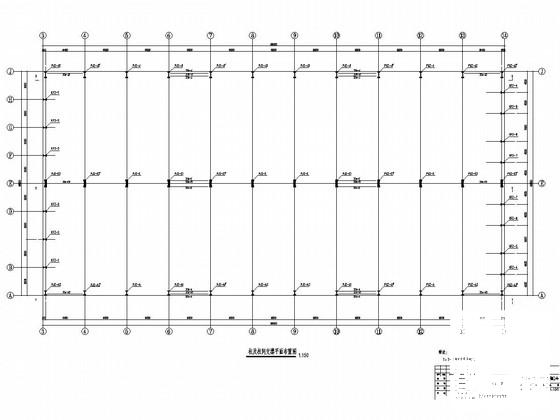

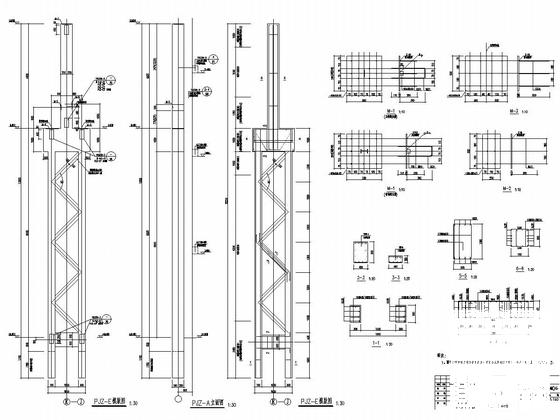

该资料包含： 结构设计说明 、基础平面布置图、基础详图、柱间支撑布置图、吊车梁系统平面布置图、檩条系统 平面布置图 、梁配筋图、板配筋图、楼梯结构图、建筑设计说明、平面图、立面图、剖面图等共31张图纸。
