单层排架结构工业厂房结构CAD施工图纸(彩色压型钢板)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.70kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目为湖南某车间，结构类型为单层排架结构工业厂房，采用钢筋混凝土柱、钢屋架，屋面为彩色压型钢板，基础为桩基。
该资料包含：
结构设计说明
、基础
平面布置图
、基础梁及承台施工图、框架柱施工图、柱顶砼结构梁施工图、屋架下弦支撑布置图、檩条布置图等共14张图纸。

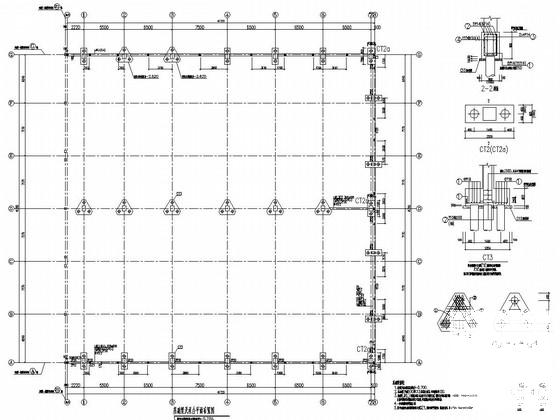

基础梁及承台平面布置图

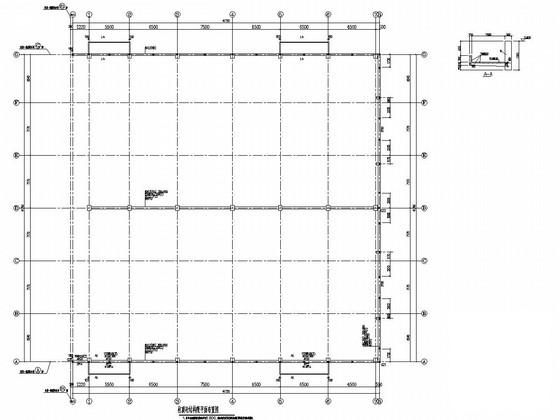

柱顶砼结构梁施工图

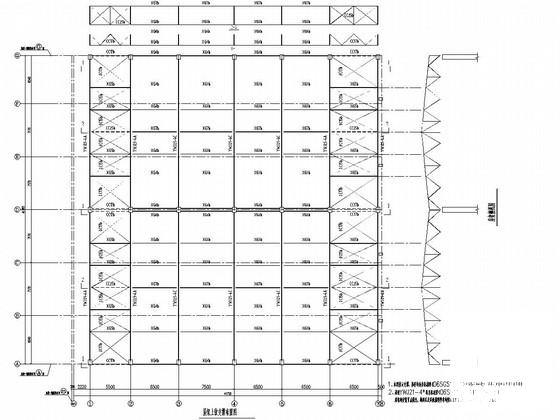

屋架上弦支撑布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

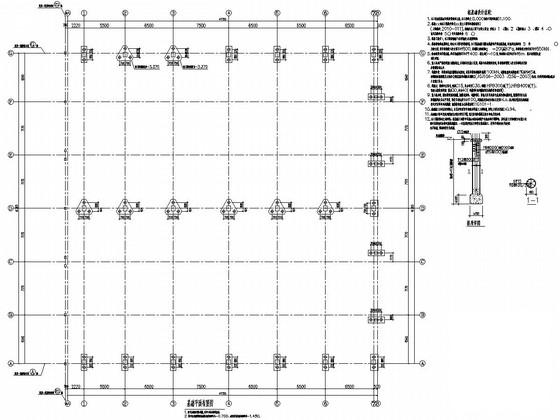

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.8 MB
- 收藏次数：0
-
文件名称：
附件-995877979577590759575.rar
