钢厂钢结构厂房压型钢板施工方案_CAD

  • 钢建筑结构形式:钢结构,轻钢结构
  • 钢结构层数:多层
  • 钢结构施工部位:屋面
  • 钢结构安装方法:单件吊装法
  • 钢结构施工节点详图、示意图:10张以下
  • 钢结构施工 进度计划 :无
  • 钢结构施工 方案编制 时间:近代年

附件详情

  • 1 编制依据 1
  • 2 工程项目概况及工程特点 1
  • 3 施工部署 2
  • 4 工期 2
  • 5 施工平面规划 2
  • 6 压型板加工制作 3
  • 7 压型板安装方法与工艺 5
  • 7.1 屋面板吊装方法 5
  • 7.2 墙面板吊装方法 6
  • 7.3 屋面板安装工艺 7
  • 7.4 墙面板安装工艺 13
  • 7.5 异型板的安装工艺 14
  • 8 施工组织劳动力安排 15
  • 9 施工机具、辅助材料计划 15
  • 10 施工管理保证措施 17
  • 11 质量通病 防治措施 22
  • 附图: (一)屋面平面
  • (二)、(三)、(四)、(五)墙面立面图
  • (六)施工平面示意图
  • (七)屋面瓦吊装示意图八
  • (八)吊具示意图
  • (九)节点图一
  • (十)节点图二
  • (十一)节点图三
  • (十二)剖面图
  • 附表施工进度计划

附件详情

主厂房为全钢结构6跨厂房,长147m,总宽189m。其中A1-A-B-C三跨为一个连续坡向

主厂房墙瓦采用0.6厚V-125彩色压型钢板及1.5厚阻燃型增强玻璃纤维聚酯采光波形板。屋面采用0.8厚角驰-Щ型彩色压型钢板。板面涂料为聚脂树脂。

天窗采用上承式矩形避风天窗,天窗屋面材料同主厂房屋面,檐口采用有组织排除雨水。天窗端部墙体及挡风板均采用0.6厚V-125彩色压型钢板,天窗挡雨片采用1.5厚阻燃型增强玻璃纤维聚酯采光波形板,波形同V-125彩色压型钢板。

2.2 工程特点
2.2.1该项目为大型冶金工业建筑,跨度大、安装高度高。施工对象压型板量大,尺寸超长,厂房高,屋面板长度达96余米,吊运、安装难度大。
2.2.2场地紧张,土建结构专业并行施工,压型板施工占地面积大,须合理安排施工用地。
2.2.3工期紧、工序配合、衔接密切也是该项目显著特点,机动灵活布署施工机械和安排劳动力,要有一定的应对能力。

...................

06年编制

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

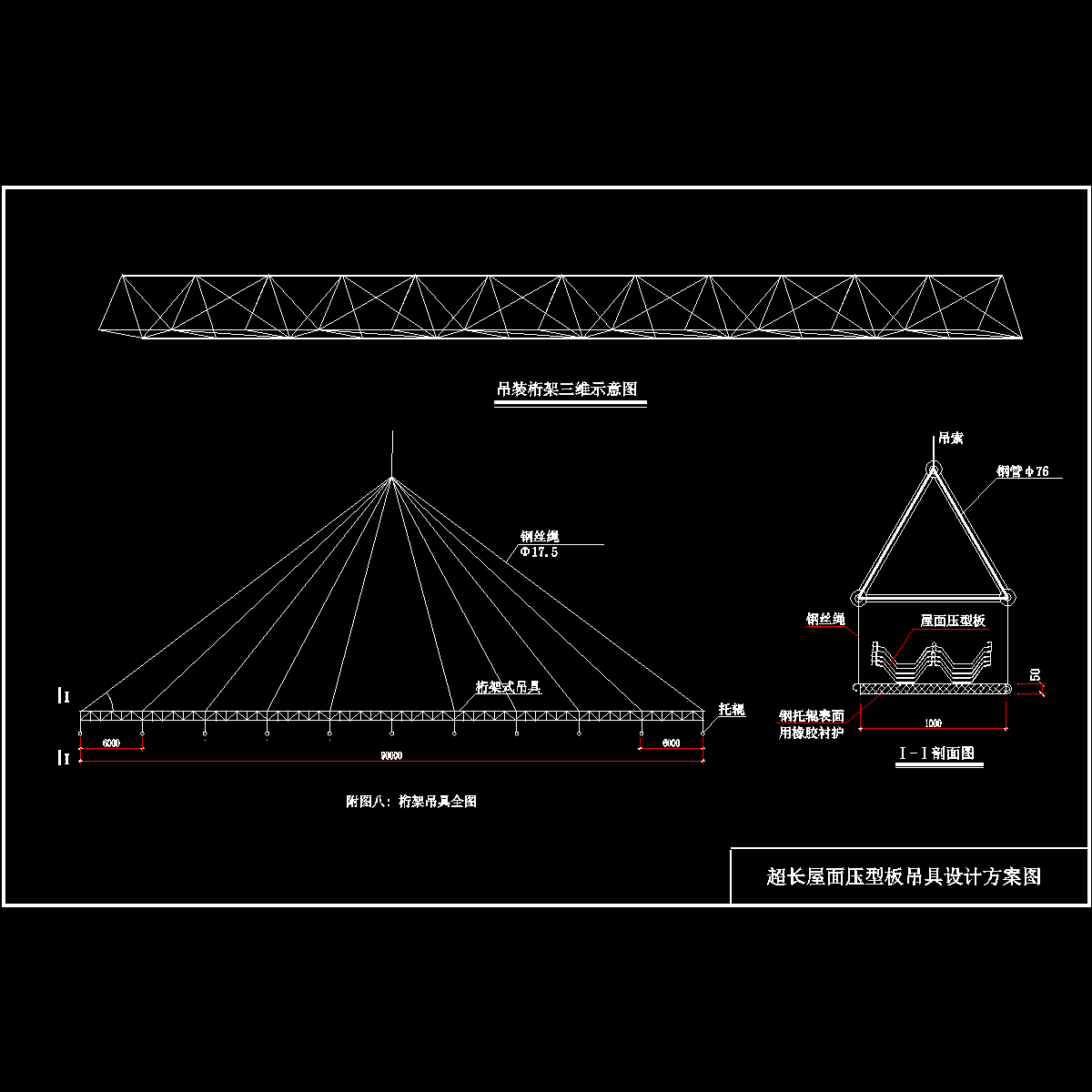

  • 吊具示意图.dwg
    吊具示意图.dwg

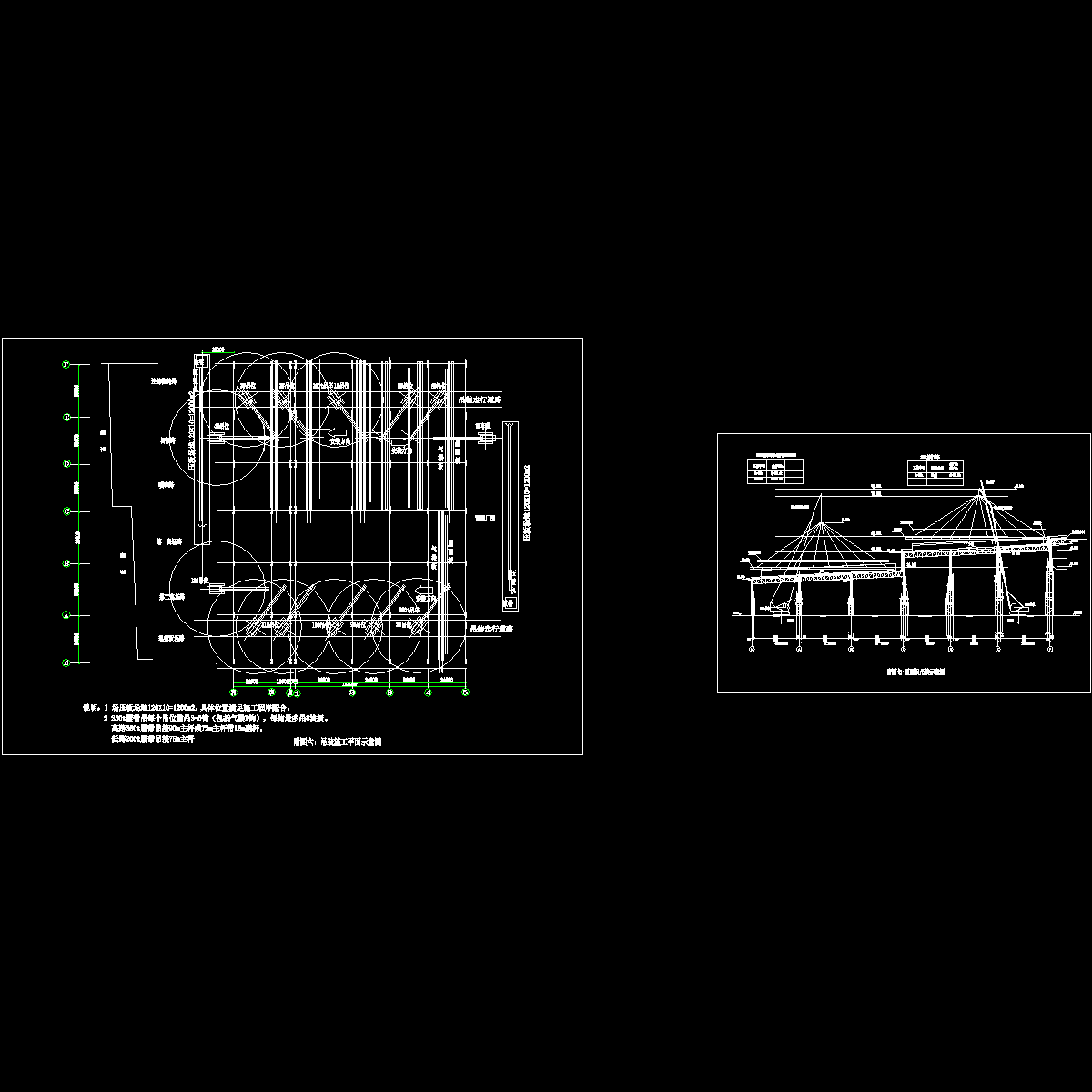

  • 吊装示意图.dwg
    吊装示意图.dwg

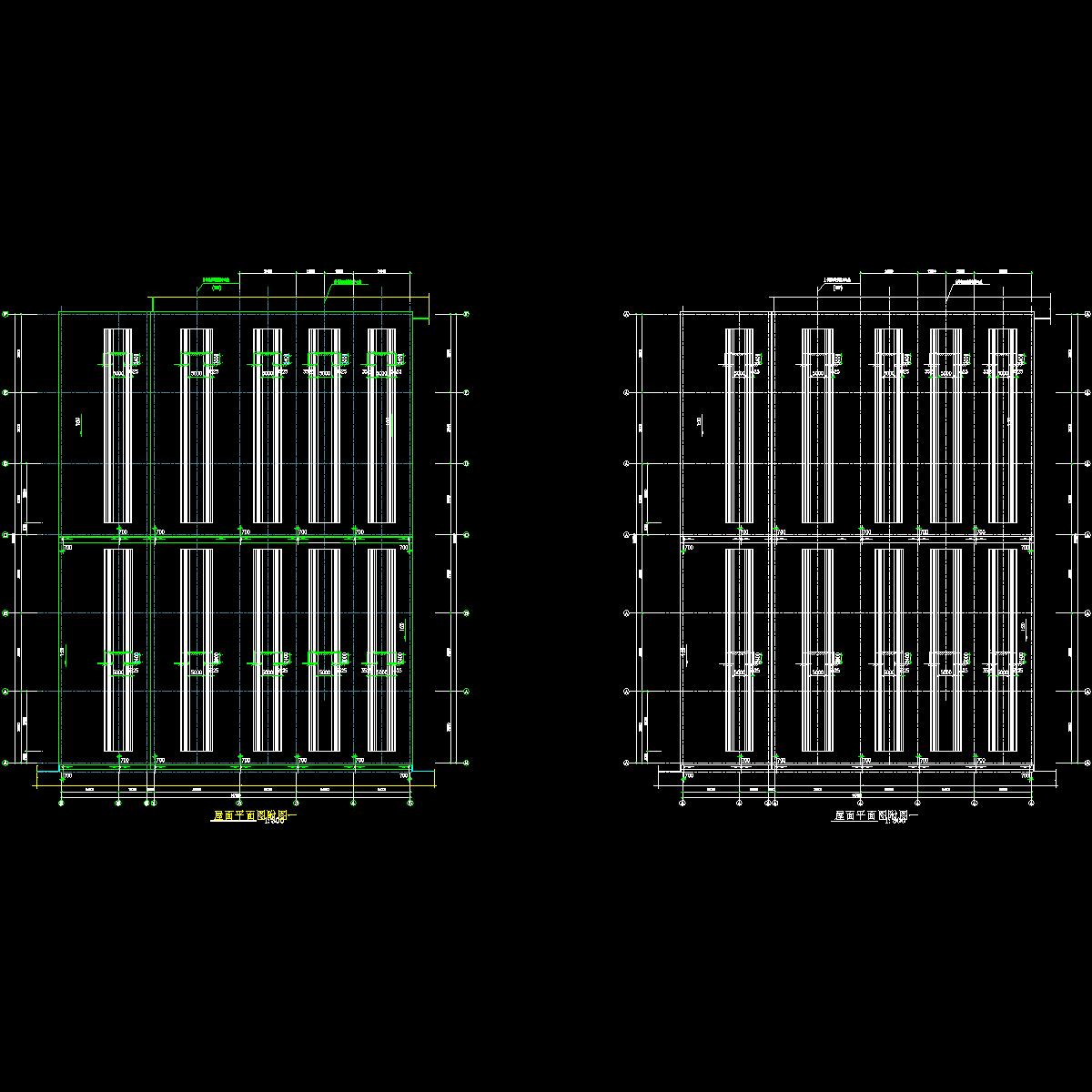

  • 屋面平面图.dwg
    屋面平面图.dwg

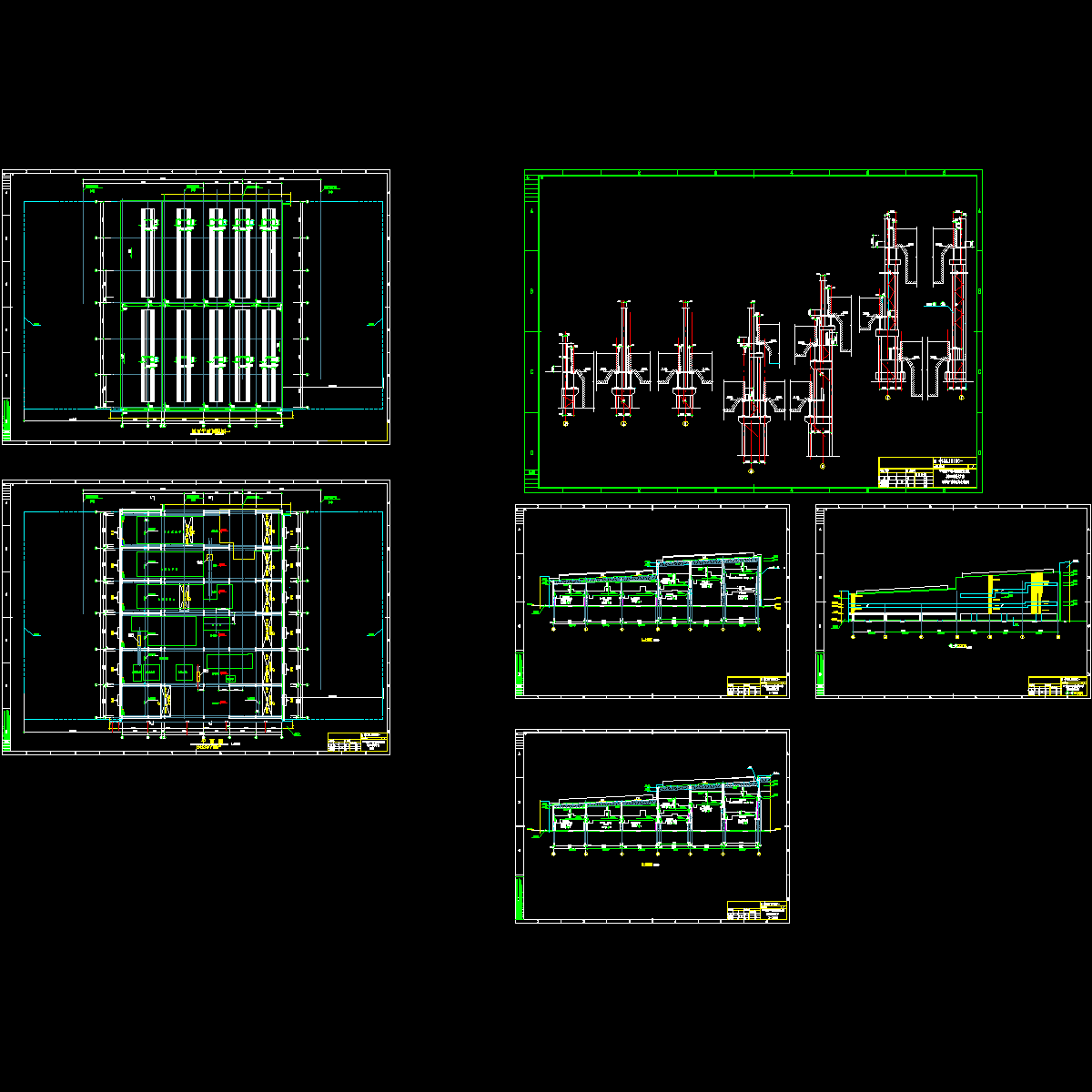

  • 建筑.dwg
    建筑.dwg

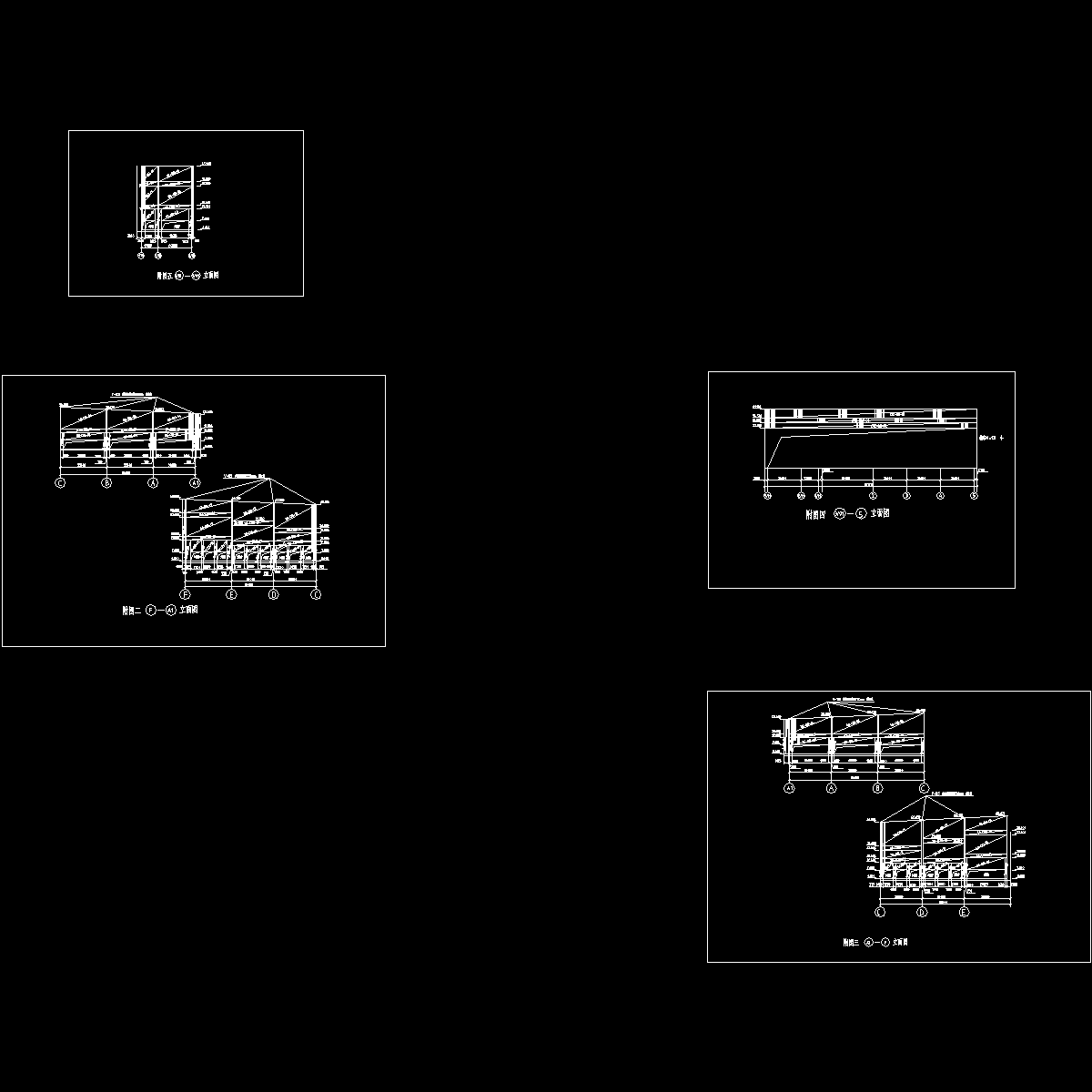

  • 立面图.dwg
    立面图.dwg
  • 节点图.dwg
    节点图.dwg
以上是部分截图,请下载附件后查看完整高清内容
