烧结机改造工程通廊钢结构CAD施工图纸(8度抗震)(彩色压型钢板)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:3张

附件详情

该资料为淘汰三台20平方米烧结机改造工程通廊结构设计图。本通廊为钢结构通廊,通廊采用彩色压型钢板半封闭。8度设防。
该资料包含:设计总说明,通廊钢结构施工图,共计3张图。

通廊结构图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

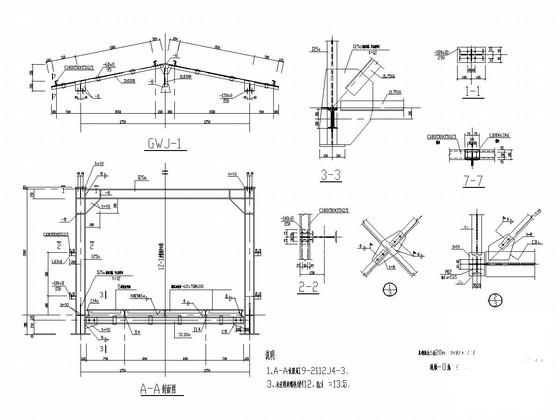

  • 烧结机改造工程通廊钢结构CAD施工图纸(8度抗震)(彩色压型钢板) - 1
    第 1 张图
  • 烧结机改造工程通廊钢结构CAD施工图纸(8度抗震)(彩色压型钢板) - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
