L型通廊钢混结构施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 参考图纸：2张
附件详情
基础平面布置图、基础详图、通廊梁

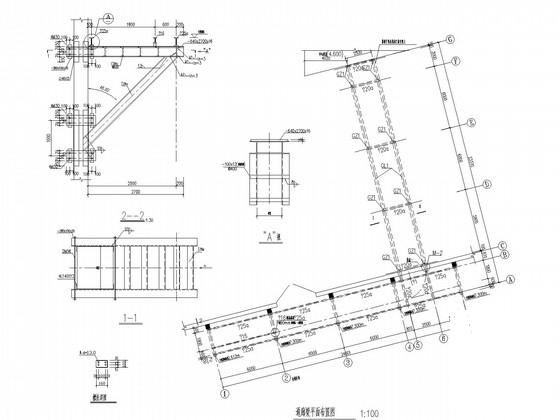

平面布置图
、檩托详图、墙面梁布置图、屋面檩条，拉条布置图、检修楼梯共两张图纸。

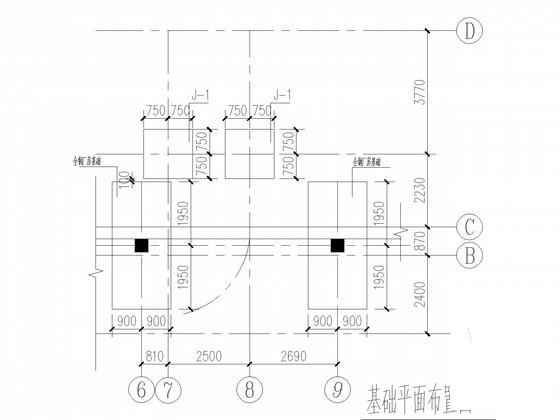

基础平面布置图

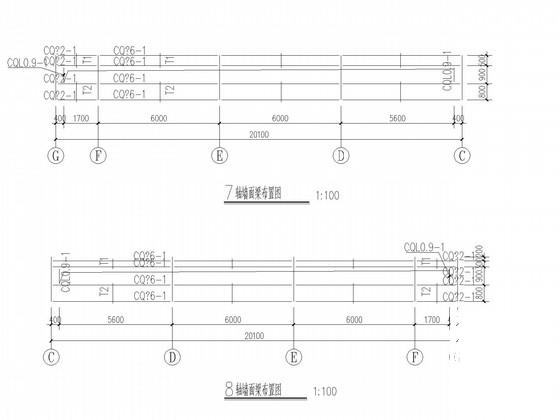

墙面梁布置图

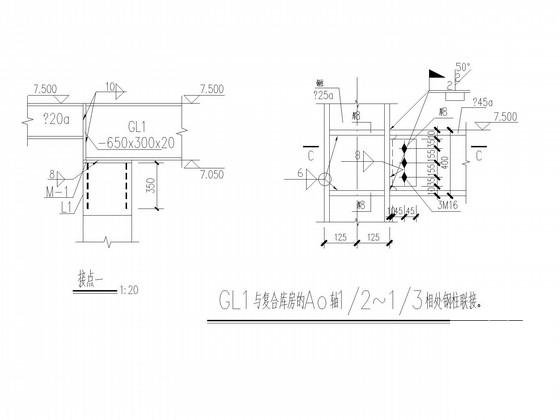

GL1与复合库房钢柱联接
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢混结构图纸 - 1 -
钢混结构图纸 - 2 -
钢混结构图纸 - 3 -
钢混结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
