钢通廊结构施工方案大样图
该附件是
设计大
院
钢结构节点
标准图（CAD）
，共图纸24张。
主要内容：桁架_刚架及屋面构件布置图、桁架构件布置图、桁架内力图、钢通廊走道结构布置图、钢梁与筒仓壁连接支座、钢梁与原钢梁连接支座、结构剖面详图、钢通廊门架节点图、10厚聚四氟乙烯板、钢通廊走道板配筋平面图、埋件大样图、栓钉布置、原钢梁重新制作详图、屋面檩条布置图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

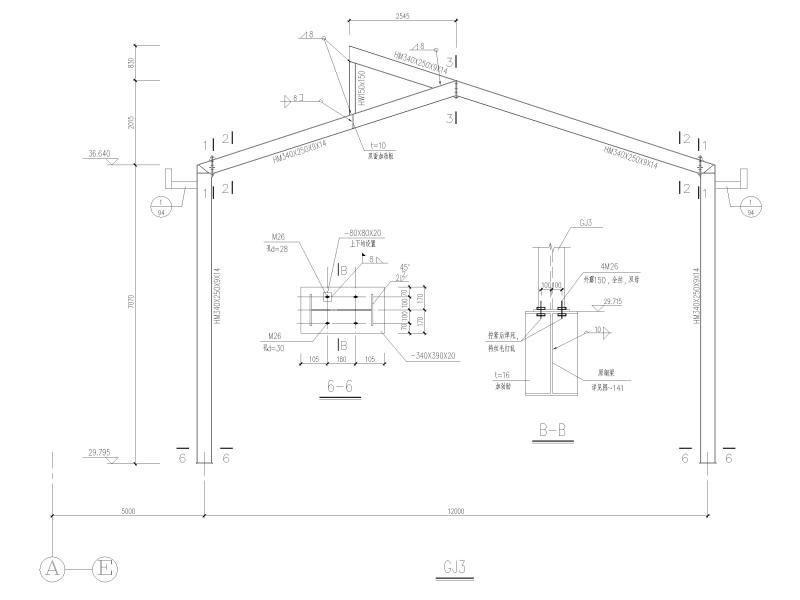

钢通廊门架节点图

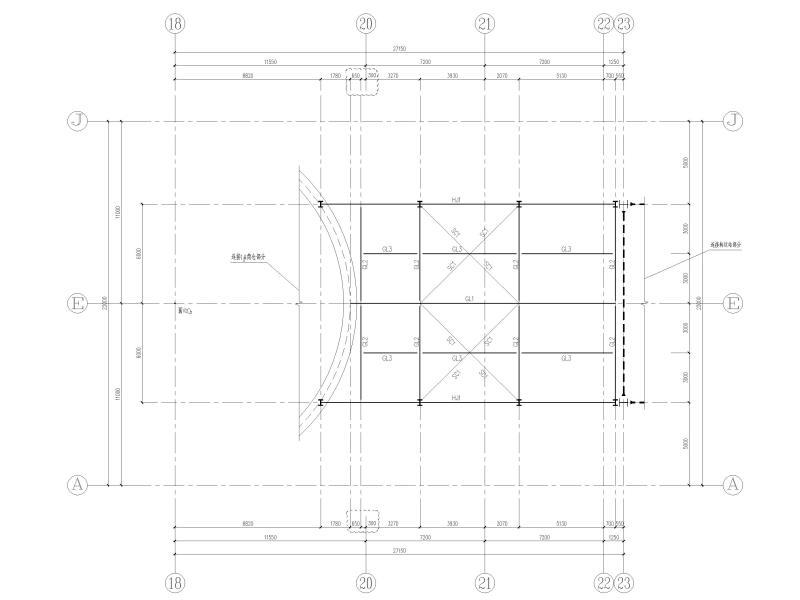

钢通廊走道结构布置图

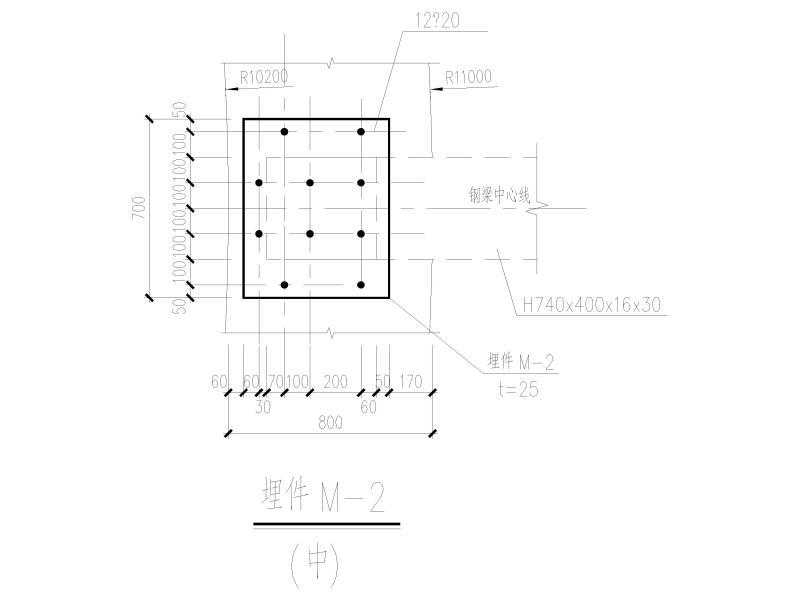

埋件结构图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
结构施工方案 - 1 -
结构施工方案 - 2 -
结构施工方案 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-07
- 评论次数：0
- 浏览次数：0
- 文件大小：5.23 MB
- 收藏次数：0
-
文件名称：
附件-996976950095655505.dwg
