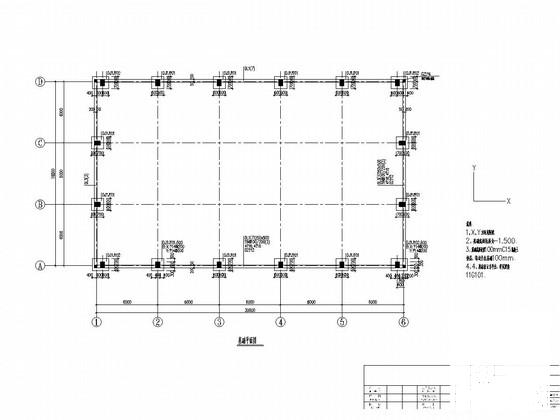

单层钢筋混凝土排架结构工业厂房结构CAD施工图纸(基础平面图)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.70kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
该项目为湖南某工厂的工业厂房，为地上单层，建筑设计结构形式为钢筋混凝土排架结构，基础采用柱下钢筋混凝土独立基础，抗震不设防。
该资料包含：结构设计总说明、基础平面图、柱配筋图、梁配筋图、板配筋图、支撑布置图等共6张图纸。

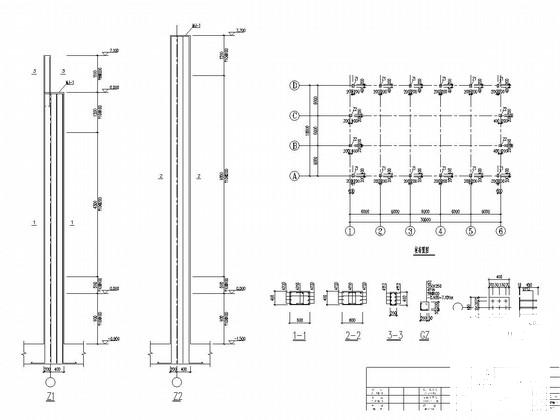

柱配筋图

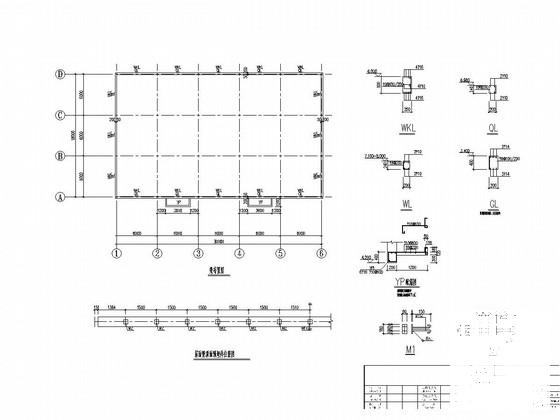

梁配筋图

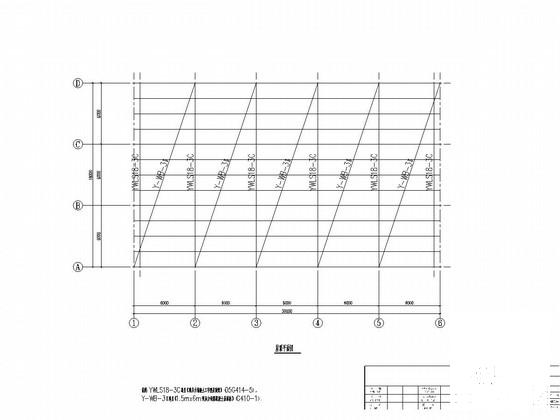

屋顶平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.06 MB
- 收藏次数：0
-
文件名称：
附件-995877785858670868868.rar
