CAD单层厂房柱下基础设计(钢筋混凝土排架)

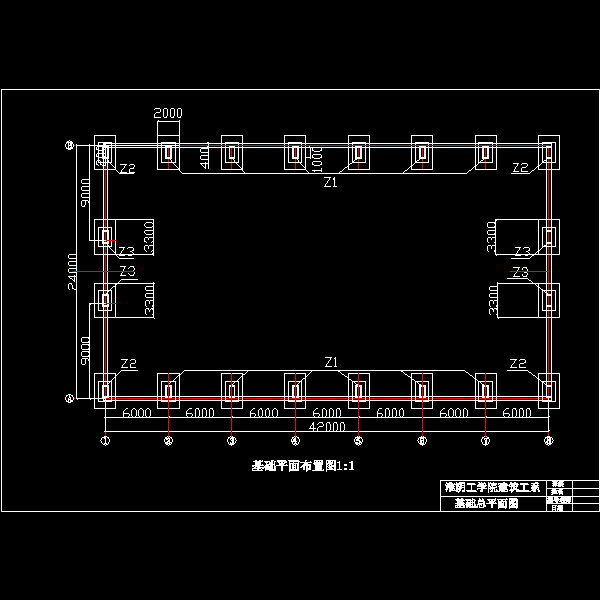

某单层厂房柱下基础设计 　　该装配车间采用单层钢筋混凝土排架承重结构，设计跨度24m，柱距6m，车间内有2对30吨中级工作制桥式吊车。建筑平面图见图1。规定室内地面标高为±0.00，相当于黄海高程455.00m，室外地面标高为-0.15m，柱顶标高为12.50m，轨顶标高为9.80m。 　　各柱在基础顶面处的截面形状为矩形，尺寸为： 　　边柱Z1： 长?宽=1000x400mm； 　　角柱Z2： 长?宽=1000x400mm； 　　抗风柱Z3： 长?宽=700x400mm； 　　内容包括： 　　设计说明书、基础平面布置图、基础结构图。
