单层框架-门式刚架结构食堂结施施工图纸平面布置图

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构,混合结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:15张
  • 设计年代:近代
该附件为 单层框架-门式刚架结构食堂 结构施工图
基该资料参数:
抗震设防烈度为6度,建筑抗震设防为丙类,设计地震分组为第一组,建筑场地类别为Ⅱ类,设计基本地震加速度值为0.05g,特征周期Tg=0.35s,地段类别为建筑抗震一般地段。建筑结构安全等级为二级,基础安全等级为二级。
主体结构:采用门式刚架结构体系。砌体结构施工质量控制等级为B级 。
结构构造:该项目采用现浇钢筋混凝土框架结构,设计采用平面整体表示法。
主要包括:结构设计总说明、桩基设计说明、桩位平面布置图、基础平面布置图、-0.500m基础梁平法施工图、框架柱配筋表、4.470m梁平法施工图、9.000m屋面梁平法施工图、4.470m板平法施工图、9.000m屋面板平法施工图、1#楼梯详图、2#楼梯详图
CAD格式,15张图
图纸部分预览截图:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

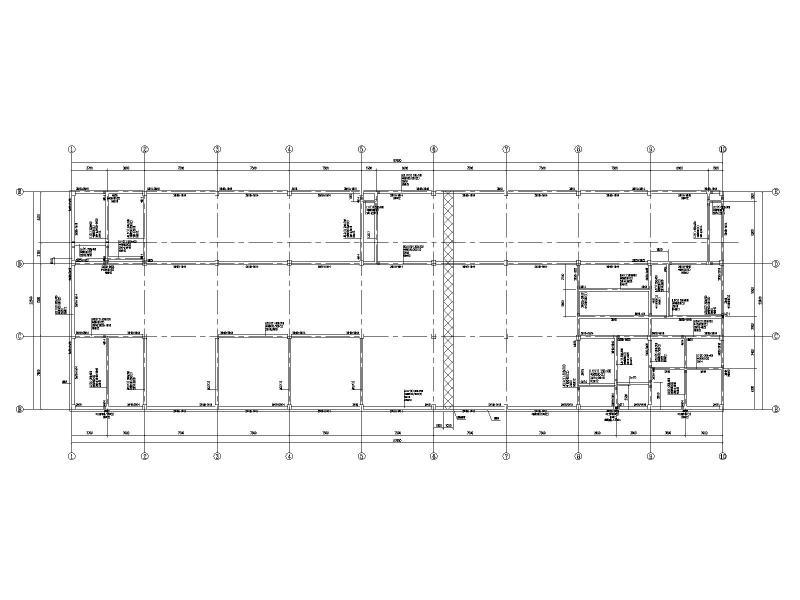

  • 4.470m梁平法施工图
    4.470m梁平法施工图

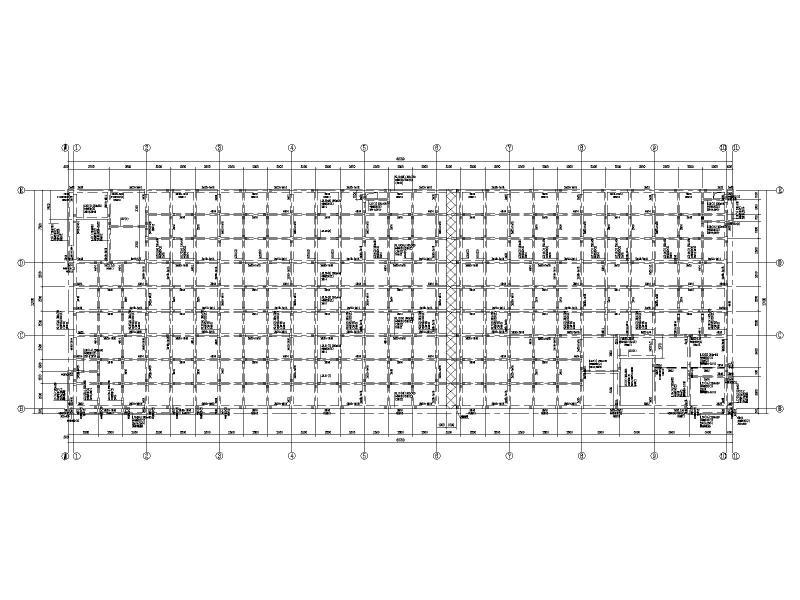

  • 9.000m屋面梁平法施工图
    9.000m屋面梁平法施工图

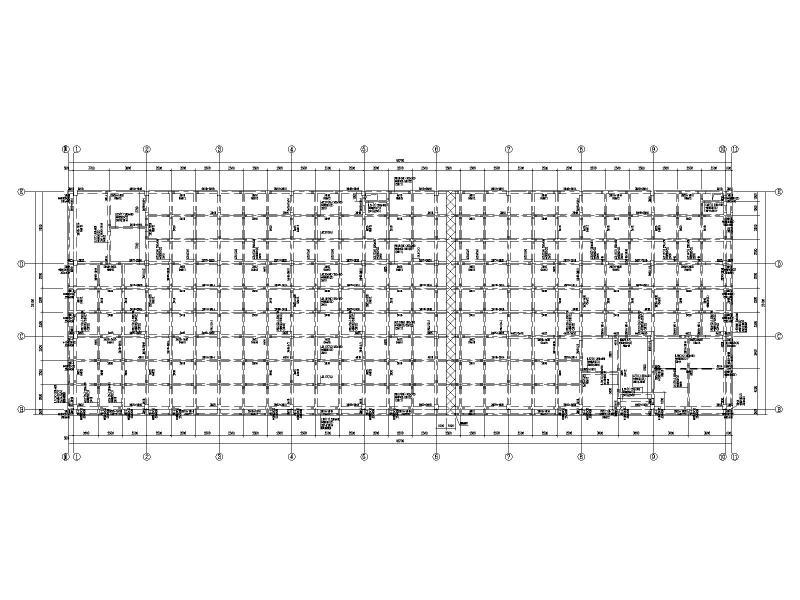

  • 9.000m屋面板平法施工图
    9.000m屋面板平法施工图
  • -0.500m基础梁平法施工图
    -0.500m基础梁平法施工图

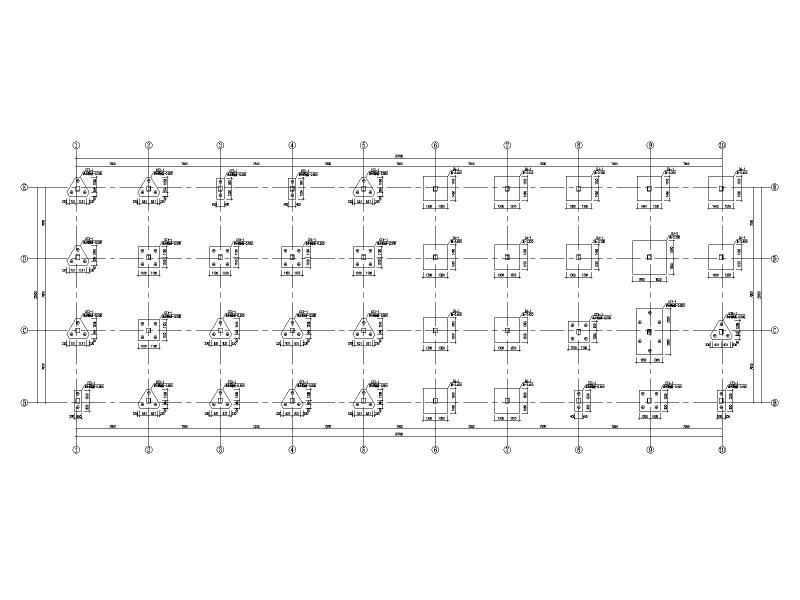

  • 基础平面布置图
    基础平面布置图
  • 接桩桩顶构造大样
    接桩桩顶构造大样
以上是部分截图,请下载附件后查看完整高清内容
