单层门式刚架结构仓库结构施工图纸2016
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.55kN/平方米
-
雪压：0.50kN/平方米
-
参考图纸：11张
-
设计年代：近代
该附件是
单层门式刚架结构仓库
结构施工图
，出图时间是5月。
建筑概述：仓库用来存放精纺麻纱。
附件内含：钢结构通用工程说明、基础平面布置图、短柱平面布置图、仓库柱地脚螺栓平面布置图、屋面支撑及刚架平面布置图、屋面檩条平面布置图及节点详图、无雨篷刚架立面图、有雨篷刚架立面图、柱间支撑立面图、柱间支撑反力图、刚架连接节点详图及门口小雨篷详图、墙面墙筋立面布置图及详图......，cad格式，共计图纸11张。

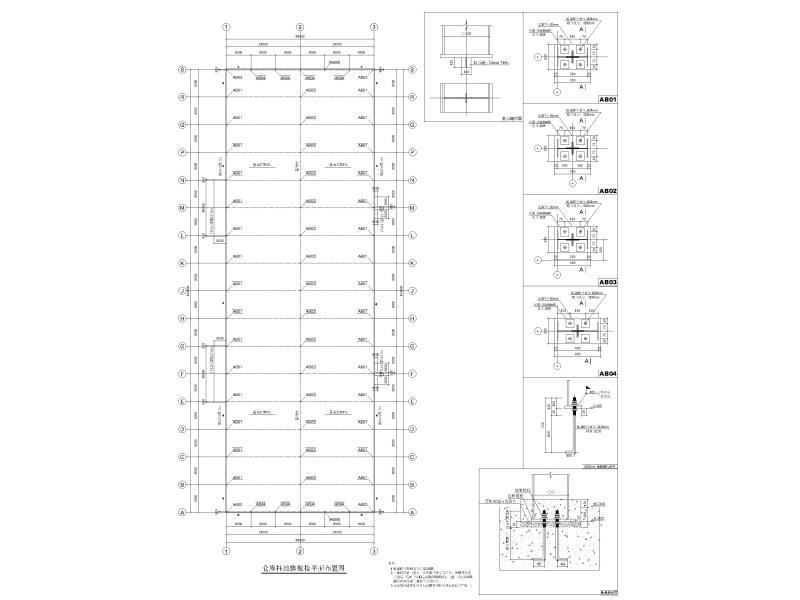

仓库柱地脚螺栓平面布置图

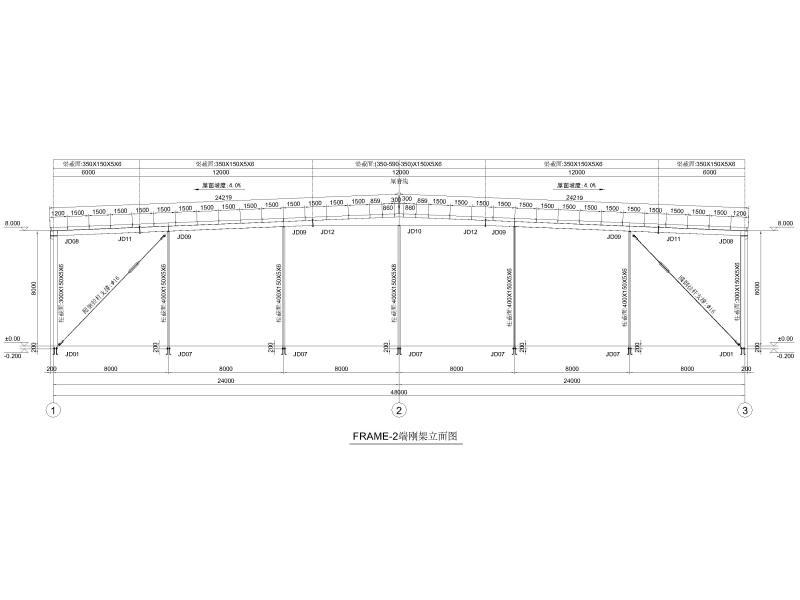

刚架立面图

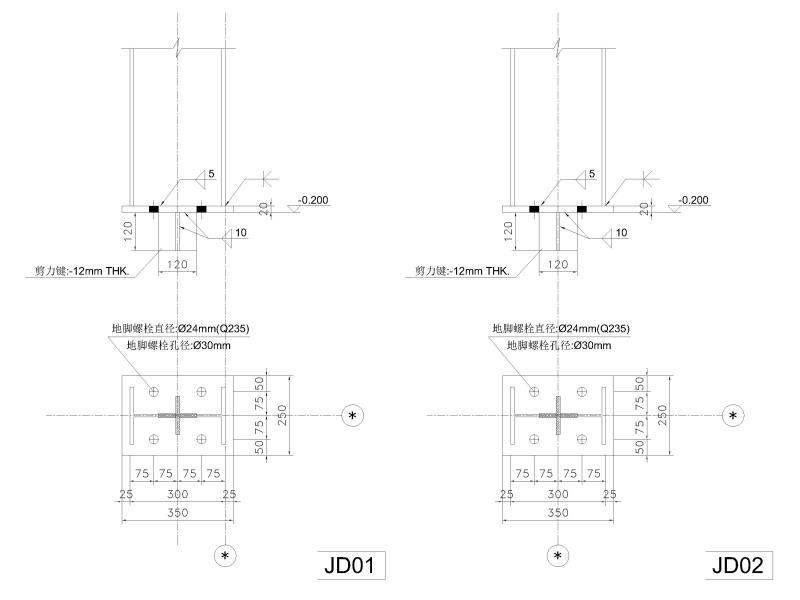

刚架连接节点详图

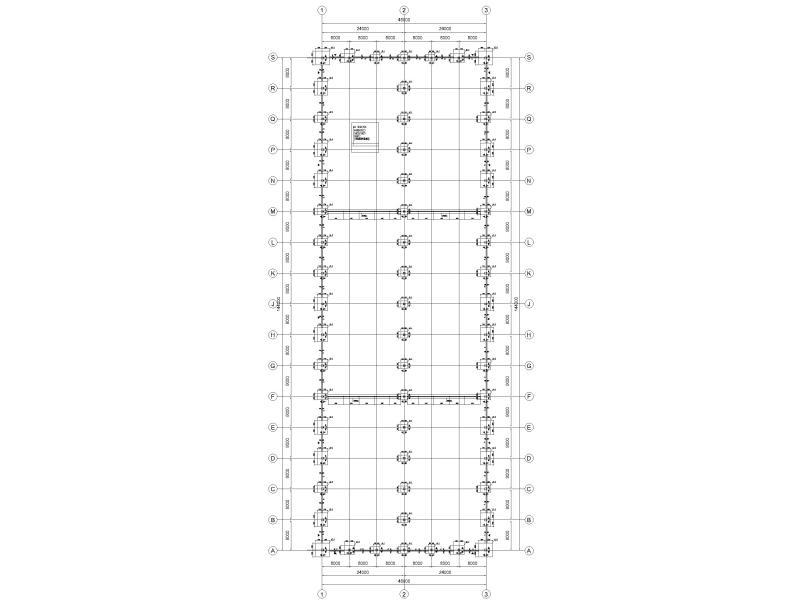

基础平面布置图

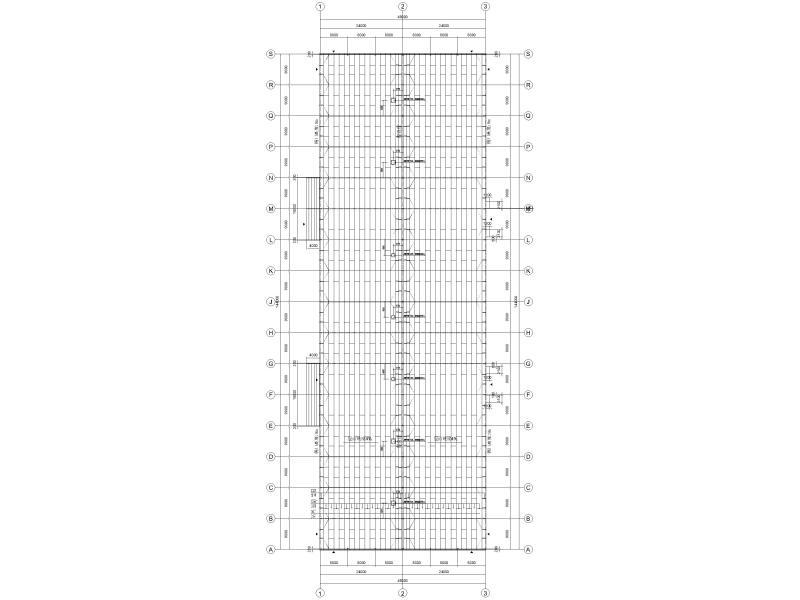

屋面檩条平面布置图及节点详图
单隅撑节点详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
门式刚架结构 - 1 -
门式刚架结构 - 2 -
门式刚架结构 - 3 -
门式刚架结构 - 4 -
门式刚架结构 - 5 -
门式刚架结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-08
- 评论次数：0
- 浏览次数：0
- 文件大小：6.6 MB
- 收藏次数：0
-
文件名称：
附件-996066559898856586.zip
