单层门式刚架结构粉矿仓库结构CAD施工图纸

附件详情

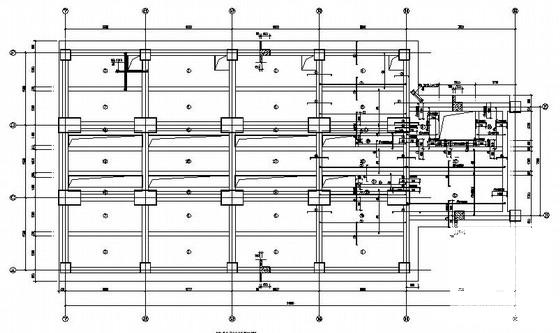

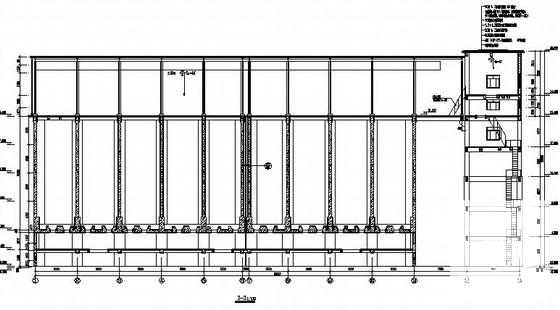

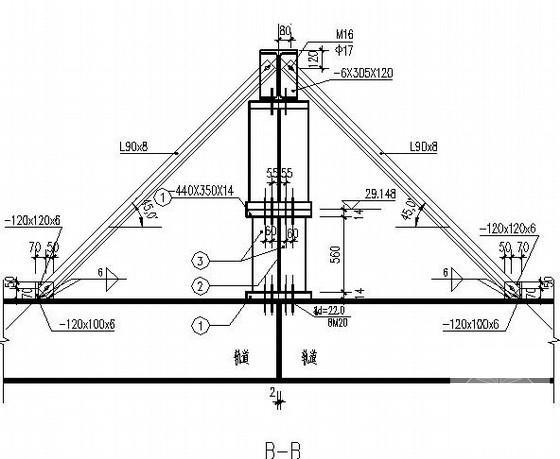

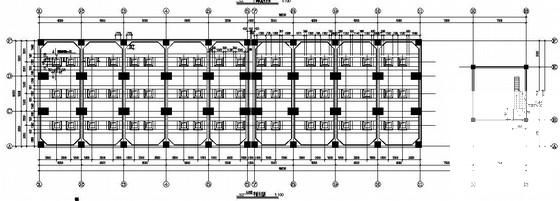

该项目下部采用钢筋混凝土框剪结构，上部采用门式刚架结构，选矿厂房。其图纸主要内容： 结构设计说明 、平面板底埋件图、平面开孔图、屋面排水图、平面图、立面图、柱平面配筋图、墙体平面配筋图、板平面配筋图、梁平面配筋图、轴刚架布置图、屋面结构布置图、斜拉条大样图、檩条拉条安装节点、C型檩条安装节点、牛腿配筋图、电动葫芦 节点详图 、屋面檩条布置图等共39张图纸。
