单层门式刚架结构电器制品公司仓库结构设计施工大样图
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.60kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该项目是电器制品公司仓库项目，门式刚架结构，跨度为23米，柱距6米，屋面 :采用单层镀锌彩色压型钢板，墙面：±0.00-1.00m采用180厚多孔页岩砖墙；1.00m以上采用单层镀锌彩色压型钢板屋面压型钢板0.50mm,采光瓦严禁踩踏.采光瓦下方设镀锌钢网4.2*40*40，抗震设防烈度为7度。
包括：钢
结构设计说明

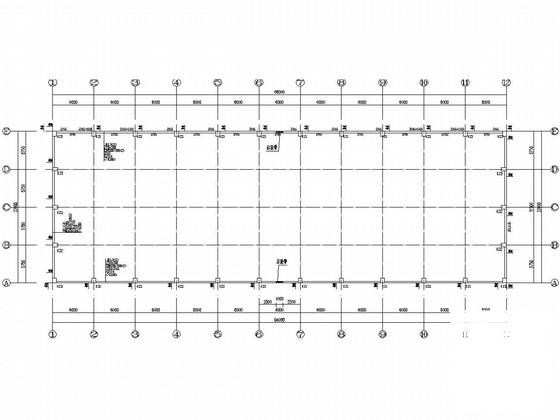

，梁配筋大样，柱配筋大样，柱位定位图及基础梁钢筋图，屋面檩条平面布置图，结构
平面布置图
，大样图，檩条大样图等共计16张图。
3月。

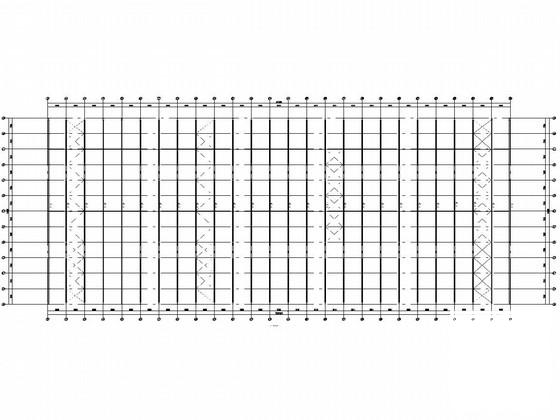

屋面檩条布置图

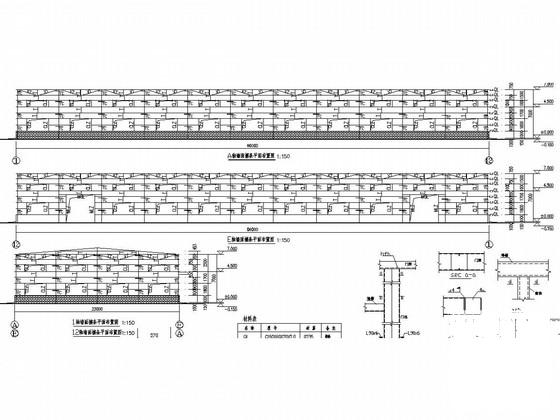

墙面檩条布置图

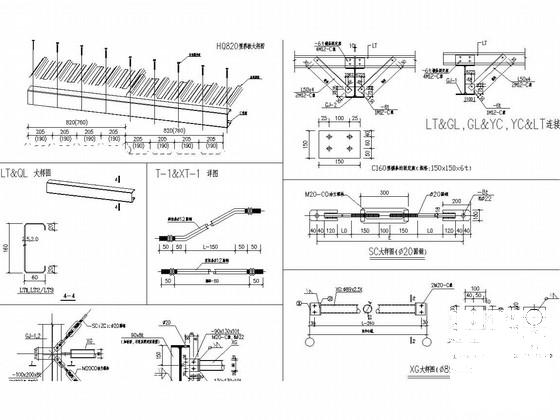

大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
门式刚架结构 - 1 -
门式刚架结构 - 2 -
门式刚架结构 - 3 -
门式刚架结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.77 MB
- 收藏次数：0
-
文件名称：
附件-995878989098787756077.rar
