2层框架结构消防泵房全套施工大样图2018
-
建筑类别：其他
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.75kN/平方米
-
地下室功能：其他
-
参考图纸：18张
-
设计年代：近代
该附件是
2层框架结构消防泵房全套图纸2018
，
概述：该附件包含建筑图、结构图、电气图、给排水图、工程量清单。建筑主体高2.55米。
附件内含：结构设计总说明、梁设计补充说明、筏板基础平面图、墙柱钢筋图、水池顶层板钢筋图、侧壁配筋图、外墙配筋大样图、水池顶层梁钢筋图、建筑设计总说明、建筑构造用料做法、池底及泵房平面图、梯屋平面图、建筑剖面图、门窗表、消防水池水泵房给排水平面布置图、消防水池泵房轴测图、给排水剖面图、配电箱系统图、消防泵房配电平面图、照明平面图、消防泵房报警平面图等，dwg格式，共计图纸18张。

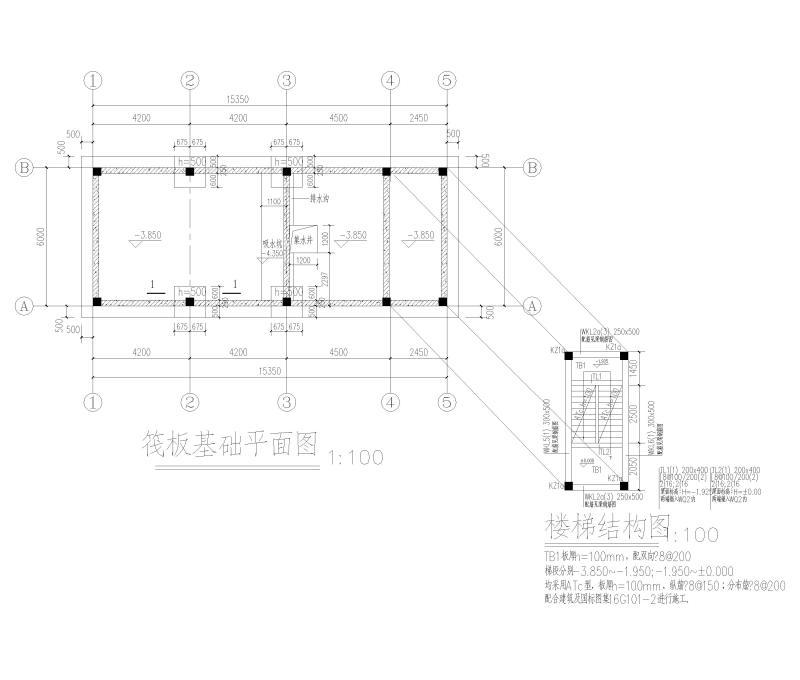

筏板基础平面图

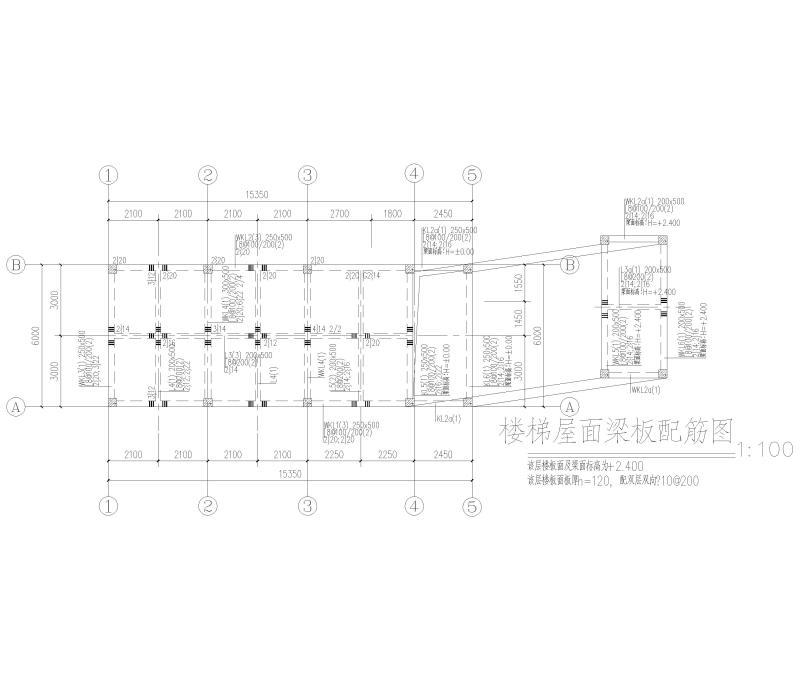

楼梯屋面梁板配筋图

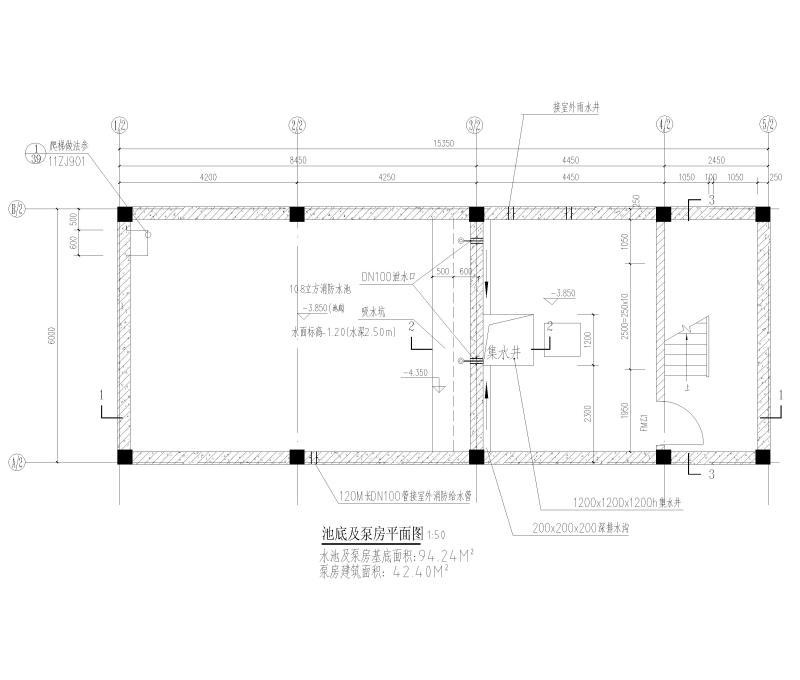

池底及泵房平面图

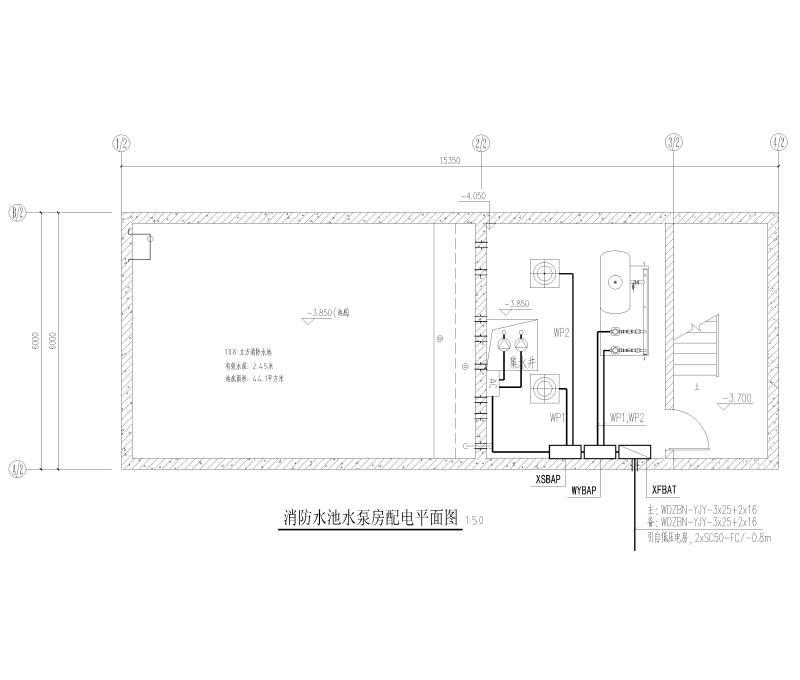

消防水池水泵房配电平面图

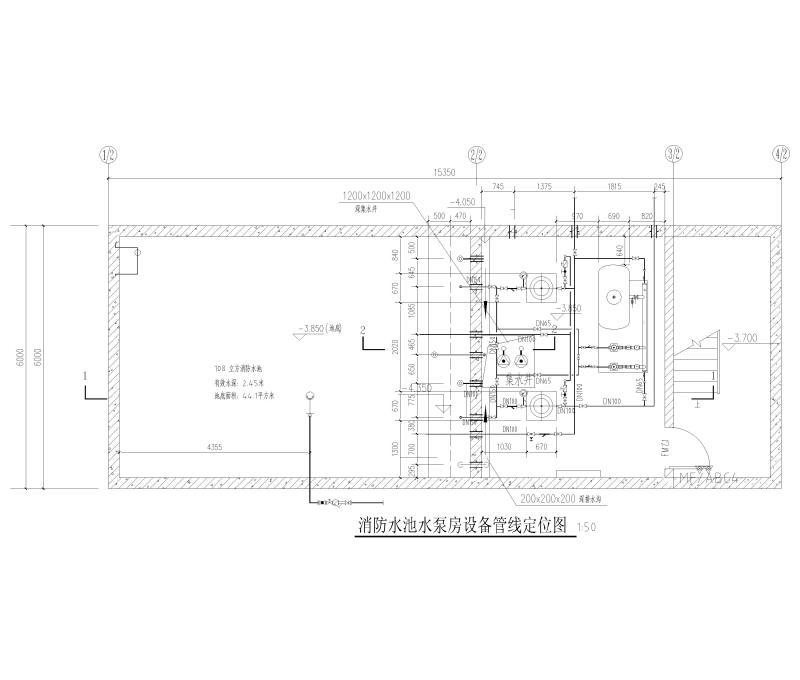

消防水池水泵房设备管线定位图
