单层监管仓库电气施工图纸（2018）

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：混合结构
  • 建筑设计面积：4277.82平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-C-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为单层监管仓库电气施工图。

概况：
该项目为重庆某监管仓库。地上1层，局部2层，建筑高度10.4m，建筑面积为4277.82m，结构类型为钢结构，局部为钢筋混凝土框架。防火分类为丙类2项，抗震烈度等级为6度。

设计范围：
配电系统；普通及应急照明；通用设备常规控制；
防雷接地和电气安全；防火门监控系统；
电气火灾监控系统；消防电源监控系统；火灾自动报警系统。

部分图纸摘录：

弱电消防平面图



照明平面图
防雷平面图
配电平面图
竖向干线图
火灾自动报警系统图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

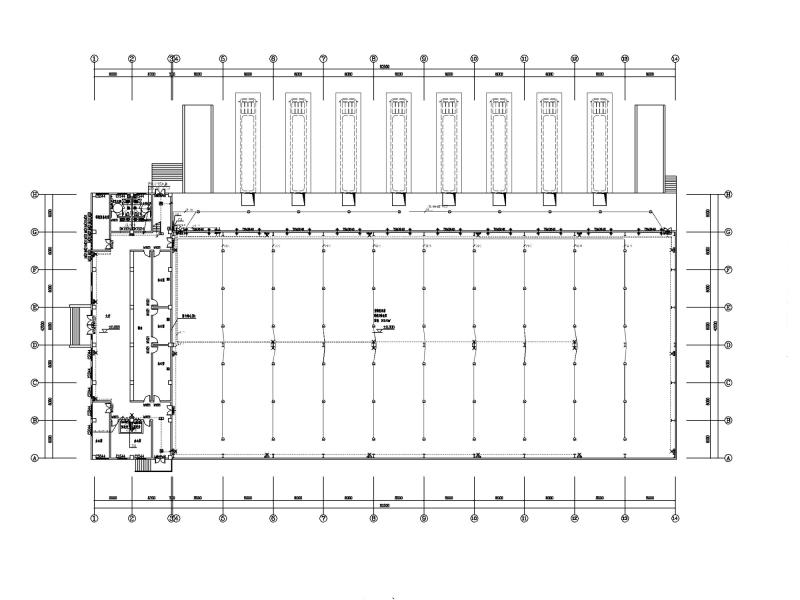

  • 仓库施工图纸 - 1
    仓库施工图纸 - 1

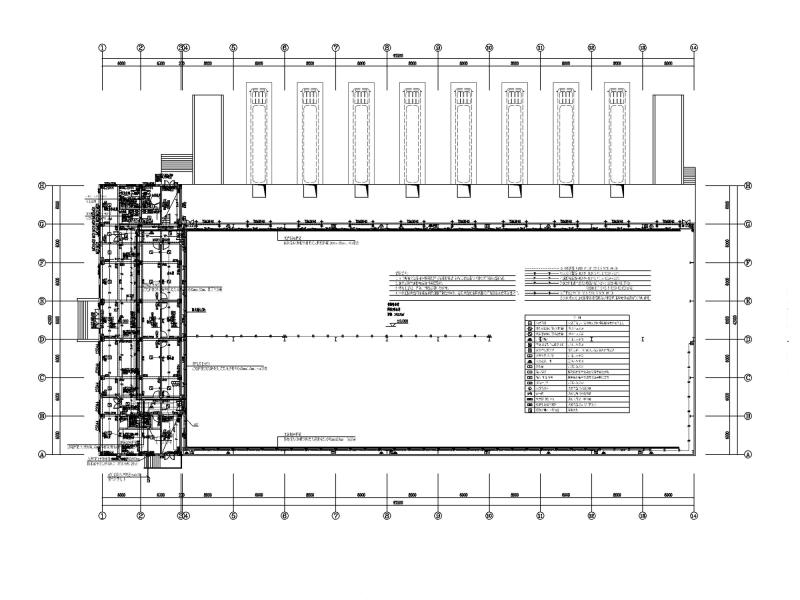

  • 仓库施工图纸 - 2
    仓库施工图纸 - 2

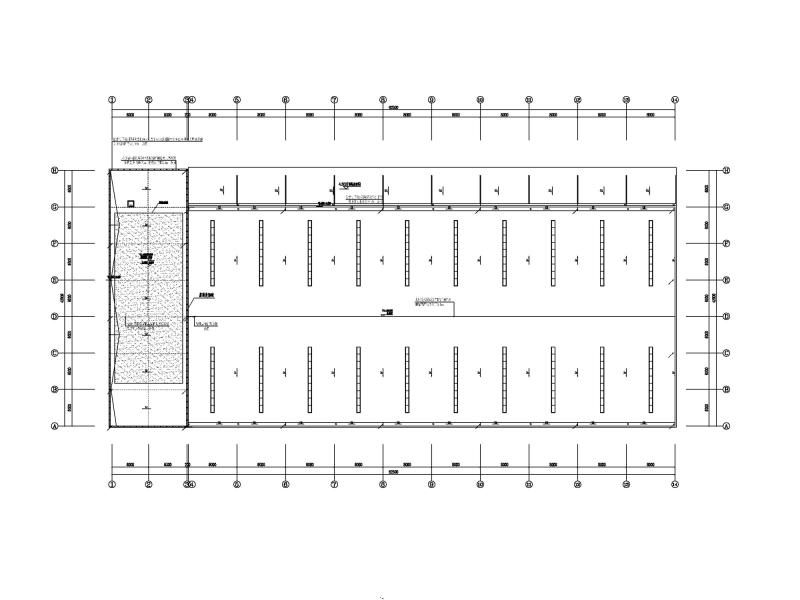

  • 仓库施工图纸 - 3
    仓库施工图纸 - 3
  • 仓库施工图纸 - 4
    仓库施工图纸 - 4
  • 仓库施工图纸 - 5
    仓库施工图纸 - 5
  • 仓库施工图纸 - 6
    仓库施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
