5层商业购物中心空调通风及防排烟系统设计CAD施工图纸（大院出图纸）

附件详情

一、项目概要：

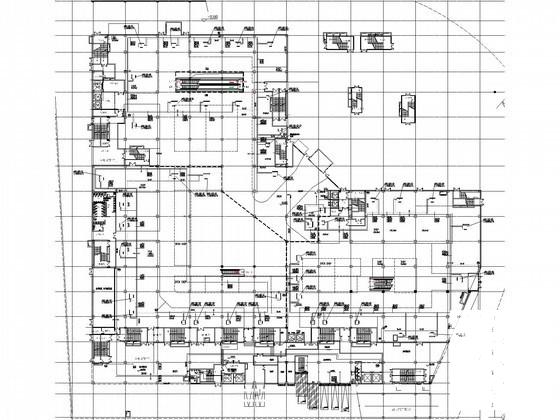

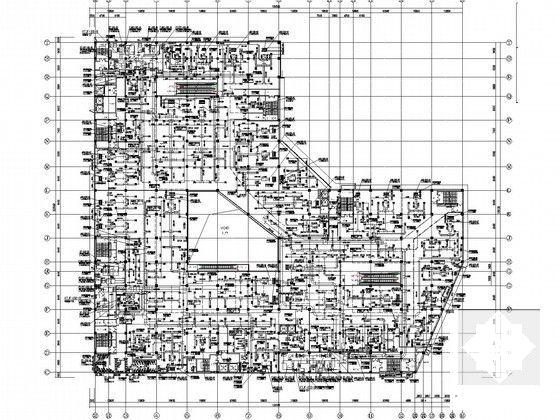

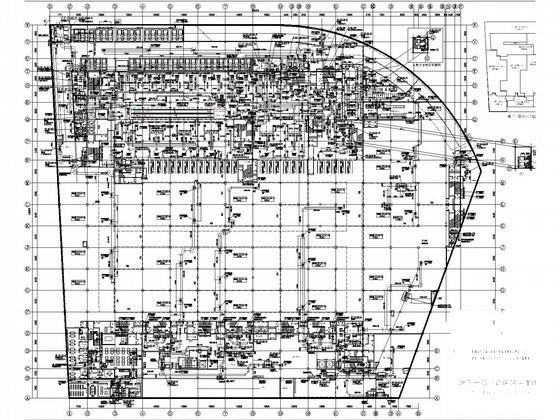

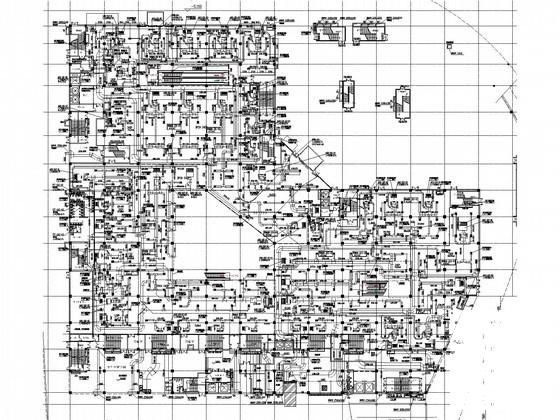

该项目位于江苏省，是一个多层商业购物中心建筑，地上5层，地下2层。图纸内容包含设计及施工说明，主要设备材料表及图例，空调通风平面图，屋顶设备基础平面图，空调冷热源系统流程图，空调水系统流程图，空调水管平面图，加压送风流程图，排烟系统流程图，分水器、集水器大样，空调系统控制原理图等...

二、空调系统：

1.冷热源：采用风冷热泵冷热水机组，水冷冷水机组...

2.风系统：采用新风（全热交换换气机）加多联机的空调系统，低风速全空气空调系统...

3.水系统：空调水系统为闭式机械循环，两管制变流量系统...


三、通风防排烟系统：

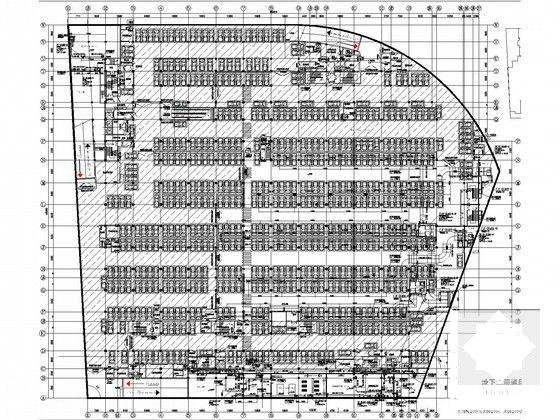

1.通风系统：各卫生间、地下汽车库、制冷机房、水泵房、变配电房及其它无窗房间等均设机械通风系统。 电梯机房设机械排风系统，并预留分体空调及通风设备插座。五层厨房间土建已预留排风道，厨房已考虑岗位送风，其排风、排油烟及补风待厨房工艺确定后二次设计...

2.防排烟系统：空调通风系统的下列部位设置防火阀：（1）风管穿越防火分区处；（2）风管穿越楼板处及穿过空调机房及重要房间的隔墙处；（3）垂直风管与每层水平风管交接处的水平管段上；（4）穿越防火分隔处的变形缝两侧。不具备自然排烟条件的防烟楼梯间、合用前室、消防电梯前室分别设独立的加压送风系统...
