2层生活购物中心空调通风设计施工大样图
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 设计内容：空调, 通风, 防排烟, 冷热源
- 冷热源：电动压缩式冷水机组, 锅炉
- 空调系统：全空气系统
- 送风方式：散流器送风
- 项目所在地：上海
附件详情
- 施工设计说明
- 主要设备材料表
- 空调平面图
- 空调水管平面图
- 排烟系统平面图
- 制冷机房平.剖面图
- 空调机房平.剖面图
- 剖面及排烟机房大样图
- 水系统流程图
附件详情
稿件为上海某生活购物中心空调通风设计施工图纸；建筑为两层,局部三层.一二层(部分)为商品购物.部分为仓库.三层除办公及餐饮.制冷机房外,其它为室外停车场.总建筑面积25760m2。
设计内容：该购物中心的空调、通风及防排烟系统设计。
，图纸共14张。

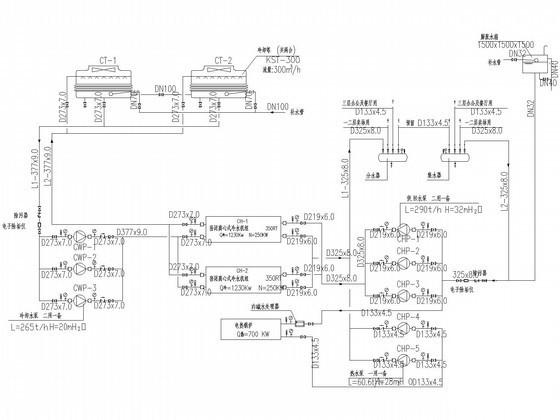

水系统流程图

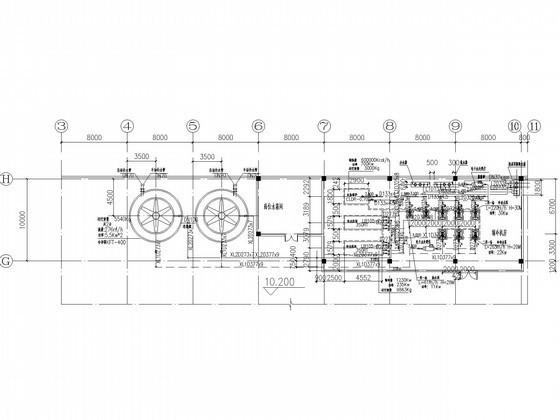

制冷机房平面图

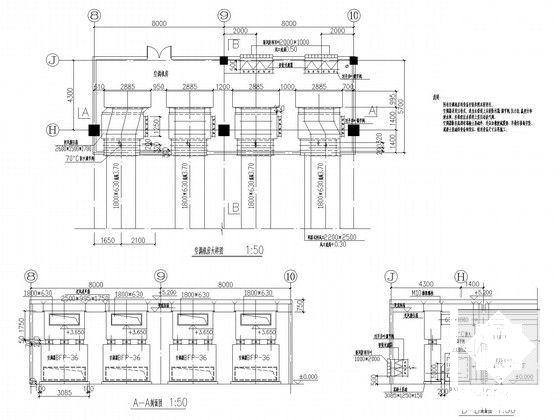

空调机房平剖面图

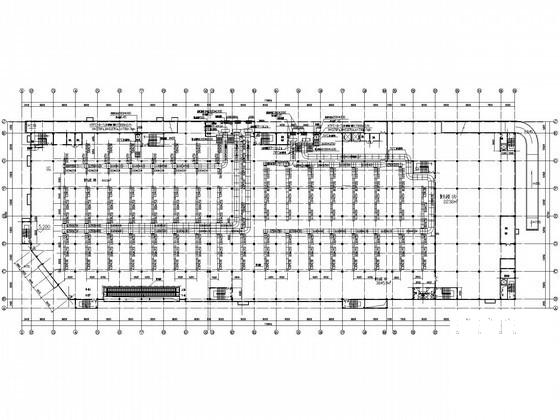

上海某生活购物中心空调设计图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

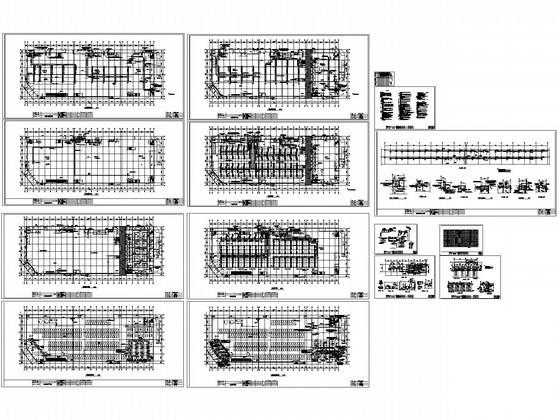

购物中心通风 - 1 -
购物中心通风 - 2 -
购物中心通风 - 3 -
购物中心通风 - 4 -
购物中心通风 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-25
- 评论次数：0
- 浏览次数：0
- 文件大小：1.76 MB
- 收藏次数：0
-
文件名称：
附件-995858509788995668686.rar
购物中心通风下载
