40169平米19层生活广场中央空调系统施工大样图

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:40169平方米
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20-50张张
  • 设计年代:近代
  • 设计内容:空调,通风,其它
  • 冷热源:空气源热泵
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:单式泵,双管制,同程式,闭式
  • 项目所在地:上海

附件详情

  • 设计与施工说明
  • 空调通风图例与设备材料表
  • 空调平面图
  • 新风机房大样图
  • 空调水系统平面图
  • 空调水系统图
  • 防排烟系统原理图
  • 通风平面图

附件详情

该项目为上海市某广场中央空调工程项目,该建筑为地下一层,地上十九层,一类高层,总建筑面积40169m2,建筑高度82.5m,其中主楼面积 26578m2,裙房面积4242m2,地下建筑面积9349m2,主楼一层至三层为大堂,休息区和管理用房,四层至十九层为会议室和办公用房,十九层出屋面层为设备层,包括电梯机房和水箱间。裙房为三层,商业用房。
设计内容:大楼的空调工程设计。包括空调冷热源、空调水系统、空调风系统、消音隔震、通风系统、防排烟系统、自控及节能....
,图纸共26张。

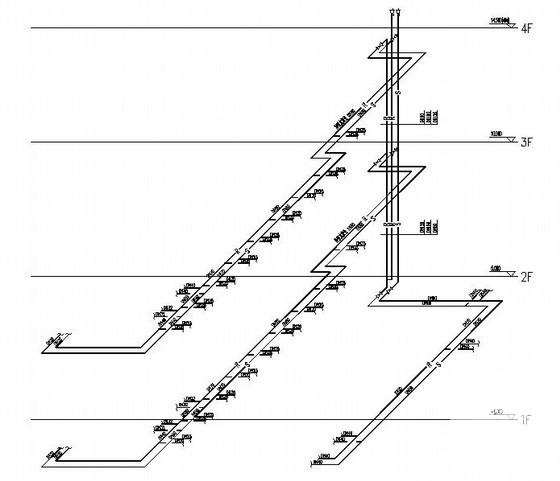

空调水系统图

新风机房大样图

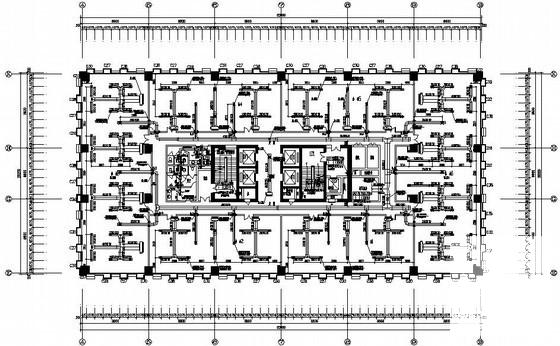

二层空调平面图

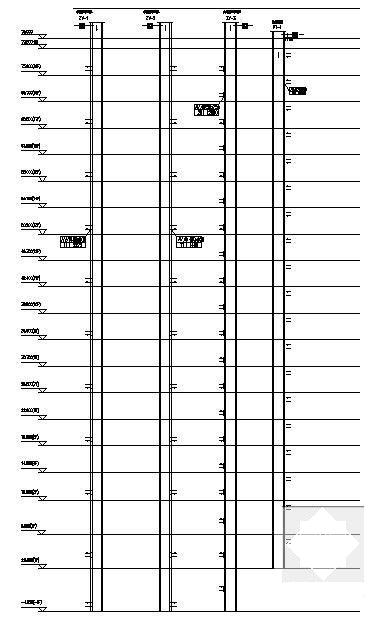

防排烟系统原理图

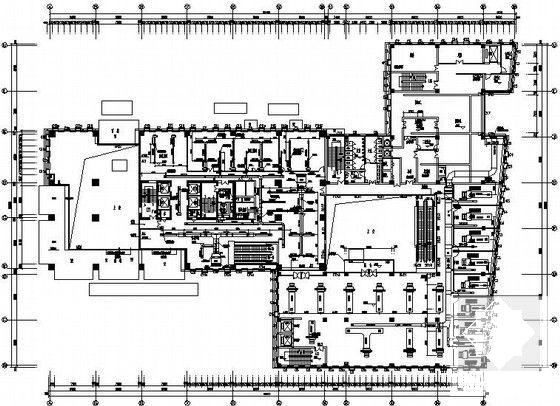

地下一层通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 中央空调系统图 - 1
    中央空调系统图 - 1
  • 中央空调系统图 - 2
    中央空调系统图 - 2
  • 中央空调系统图 - 3
    中央空调系统图 - 3
  • 中央空调系统图 - 4
    中央空调系统图 - 4
  • 中央空调系统图 - 5
    中央空调系统图 - 5
  • 中央空调系统图 - 6
    中央空调系统图 - 6
以上是部分截图,请下载附件后查看完整高清内容
