23395平米8层医科大学学术会议中心空调施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:23395平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,双管制
  • 送风方式:散流器送风

附件详情

该项目为XX医科大学顺德校区首期工程设计-学术会议中心,地上八层(局部三层、四层),地下一层,建筑物最高点高度为36.650m 总建筑面积约为23395m.
夏季空调集中冷源为设于地下一层的两台水冷螺杆式冷水机组和设于屋顶的两台全热回收风冷热泵机组,供回水温度为7/12°C,与螺杆式冷水机组配合使用的冷水泵和冷却水泵各三台(其中各一台备用),与全热回收风冷热泵机组配合使用的热水泵三台(其中一台备用)。冬季空调热源采用设于屋顶的两台全热回收风冷热泵机组,供回水温度为45/38°C。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

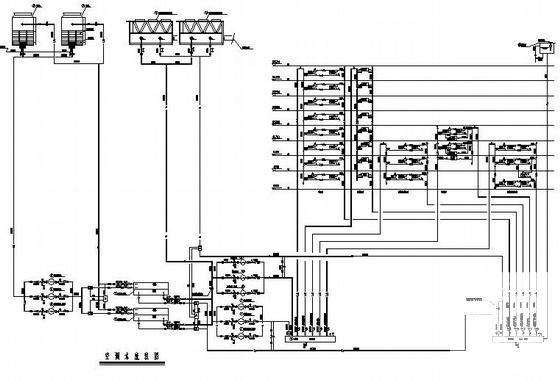

  • 会议中心施工图 - 1
    会议中心施工图 - 1

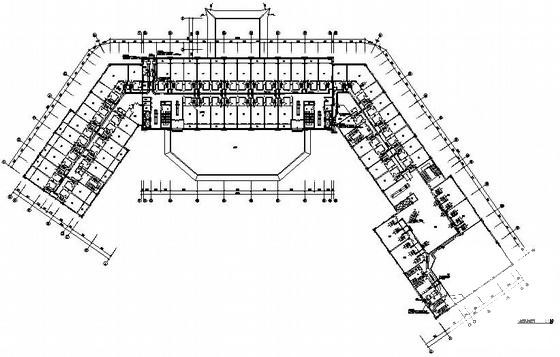

  • 会议中心施工图 - 2
    会议中心施工图 - 2

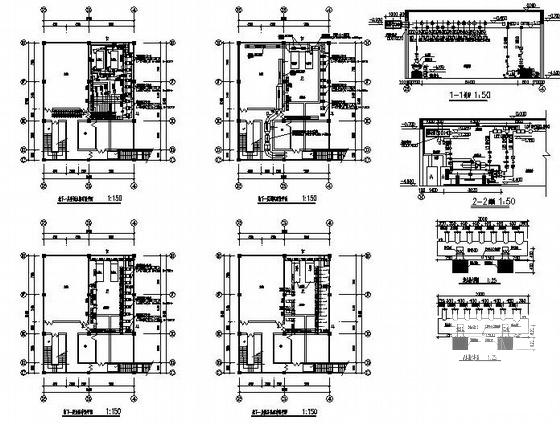

  • 会议中心施工图 - 3
    会议中心施工图 - 3

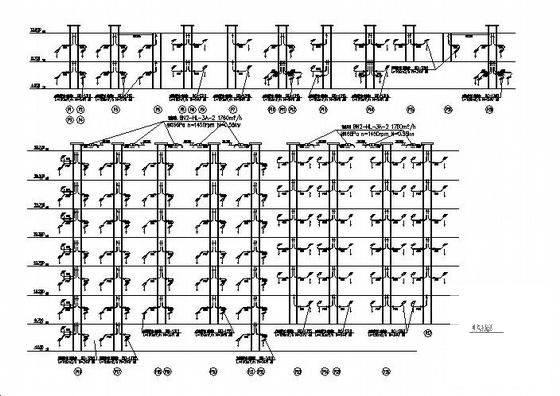

  • 会议中心施工图 - 4
    会议中心施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
