4层会议中心空调风、水系统平面图纸
附件详情
该项目地上四层，总建筑面积为4000平方米，空调面积3000平方米。
1.冷水机组采用风冷热泵机组，放置在屋面上.冷水机组的负荷按空调负荷的60%考虑.
2.空调水系统采用变流量系统，水泵采用双联离心泵.
3.办公室.小会议室空调方式采用风机盘管加集中新风系统，大会议室的空调方式
采用超薄吊顶机组加集中新风系统.
4.门厅，走廊同样考虑设空调系统.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

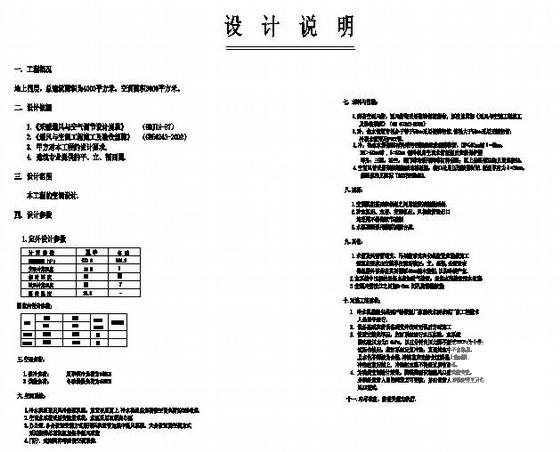

空调系统图纸 - 1 -

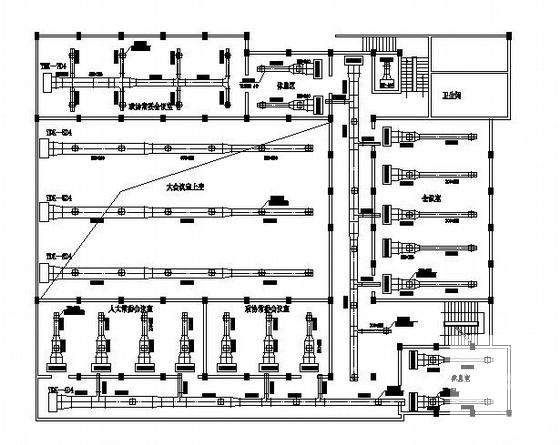

空调系统图纸 - 2 -

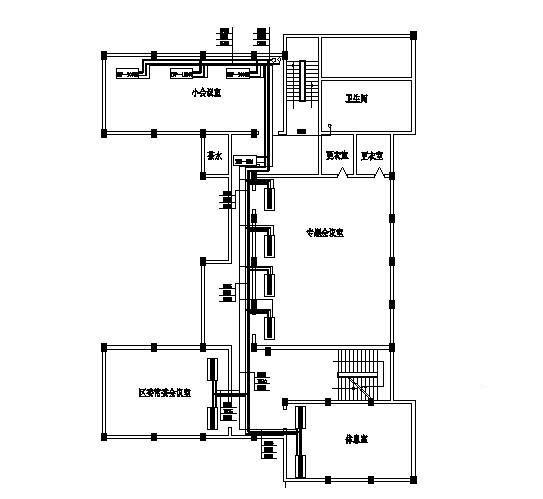

空调系统图纸 - 3 -

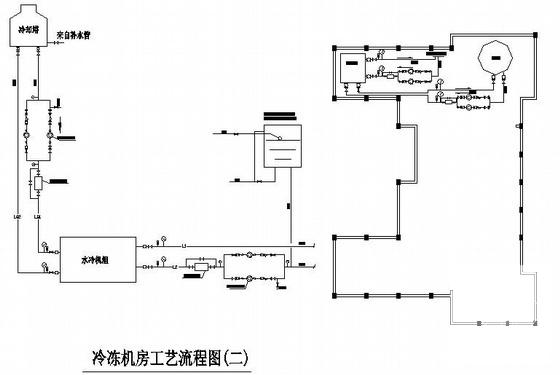

空调系统图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
