5层116680平米数据中心空调通风设计施工图纸

附件详情

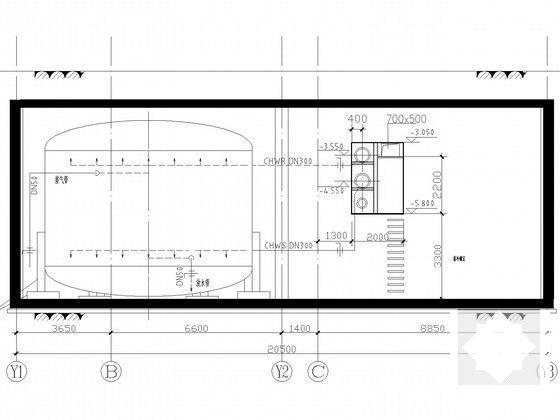

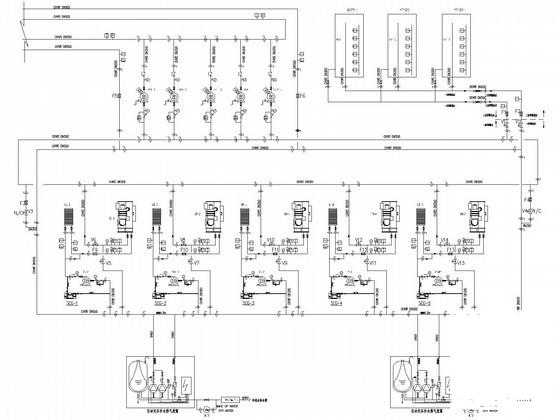

稿件为某国企数据中心空调通风设计施工图纸，总建筑面积约为116680m2，地上5层。其中数据机房25600m2，发电机房5880m2，监控中心2400m2。建筑层高为34.6m。
设计内容：整个数据中心的空调通风系统设计，数据机房的空调系统设计。
机房新风系统：
数据机房设有独立的新风系统，新风量取保证人员最小新风量（40m3/人）需求和保证机房内最小正压要求（每小时0.8次换气量）二者的较大值。
为了满足机房内的空气新鲜与稳定，防止外界污染的空气渗入机房，新风机设初、中效过滤器，保证每升空气中大于或等于0.5μm的尘粒数，应少于18,000粒。
每层设新风机房，使用带有叉流板的热回收的新风机组，冬季先用机房热空气循环预热室外新风，冬季新风预热的送风温度14℃，不足的热量由风冷热泵机组补充，将空气加热至37℃，采用等焓线加湿（新风处理到18℃，相对湿度78%），每台3600cmh机组的有效加湿量15kg/h，湿膜加湿器设在新风机组内。
夏季机组对新风降温除湿，冷源使用风冷热泵机组，将新风处理到室内露点温度，降温除湿后的新风送入室内。新风机组风量为本层设计新风量的70%，一台故障时，另一台仍然可以满足系统70%的需求。
……

，图纸共33张。
