指挥中心空调通风施工图纸

  • 设计详细说明:有
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计年代:近代
  • 设计内容:空调,防排烟
  • 冷热源:电动压缩式冷水机组
  • 水系统:闭式
  • 送风方式:侧面送风,散流器送风
  • 项目所在地:湖北

附件详情

该项目为湖北省某指挥中心,主楼共分卫生厅办公楼,监督局办公楼,裙楼。消防控制室及安防控制室均采用分体式空调器,办公室、休息室等均采用风机盘管加新风机组的空调方式,门厅、主会议室采用吊顶空调器低速风道送风的空调方式,风机盘管选用暗装卧式带下回风箱风机盘管。气流组织采用侧送或接散流器下送方式。水系统设计为闭式机械循环。采用同程式系统给末端设备给水。地下车库设排烟系统。排风机平时作为通风机使用。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

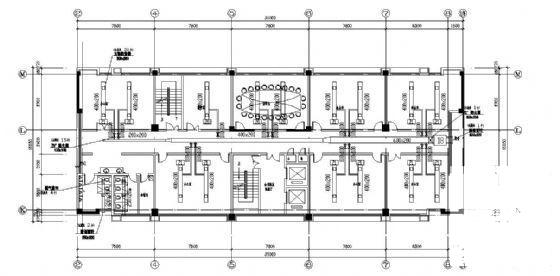

  • 指挥中心施工图 - 1
    指挥中心施工图 - 1

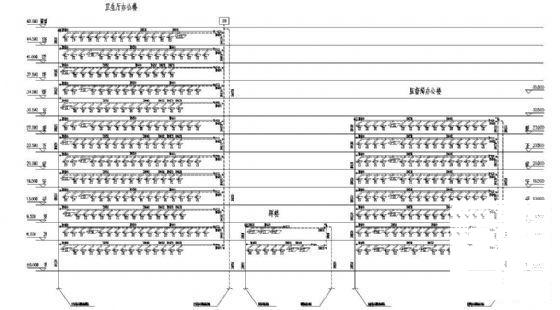

  • 指挥中心施工图 - 2
    指挥中心施工图 - 2

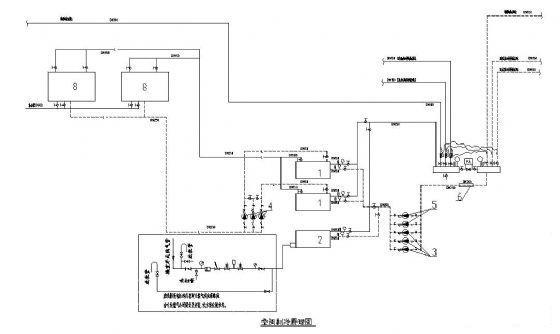

  • 指挥中心施工图 - 3
