3层师范大学体育馆暖通设计CAD施工图纸
-
设计说明：有
-
建筑类别：体育
-
建筑面积：13730平方米
-
地上层数：三层
-
地下层数：一层
-
图纸设计深度：施工图
-
设计内容：通风,采暖,防排烟,冷热源,机房
-
冷热源：水地源热泵
-
空调系统：全空气系统
-
项目地址：天津
工程名称: 天津师范大学体育馆
总建筑面积：13730平方米；其中地上建筑面积13110平方米，地下建筑面积620平方米。
建筑层数：地上3层，地下1层
建筑高度：21.3米
设计范围：地暖系统、通风系统、防排烟系统
本项目冷热源采用地源热泵系统。冷热源选用2台地源热泵机组,单台制冷量1137kw，制热量1145kw。
冷冻水进、出水温度为12～7°c,热水进、出水温度为45～40°c。
空调风系统设计：
1.一层比赛大厅、二层休息厅、球类训练场采用全空气低速送风系统。
比赛大厅运动区采用侧送风口，观众区采用阶梯送风口，在观众区上部回风。
二层休息厅东西两侧采用侧送风口，北侧采用自力式温控型变流态旋流风口。顶部回风。
球类训练场采用喷口送风。同侧下部回风。
2.比赛大厅观众区因采用阶梯送风，为保证人员舒适度，其送风温度定为夏季18°c，冬季25.3°c。
采用二次回风来确保送风温度。
因比赛大厅人员很多，新风量很大。为节省能源，在2台空调箱内设转轮全热回收器。
3.一、二层各辅助用房采用风机盘管加新风系统。
4.消防值班等房间预留分体空调电源。

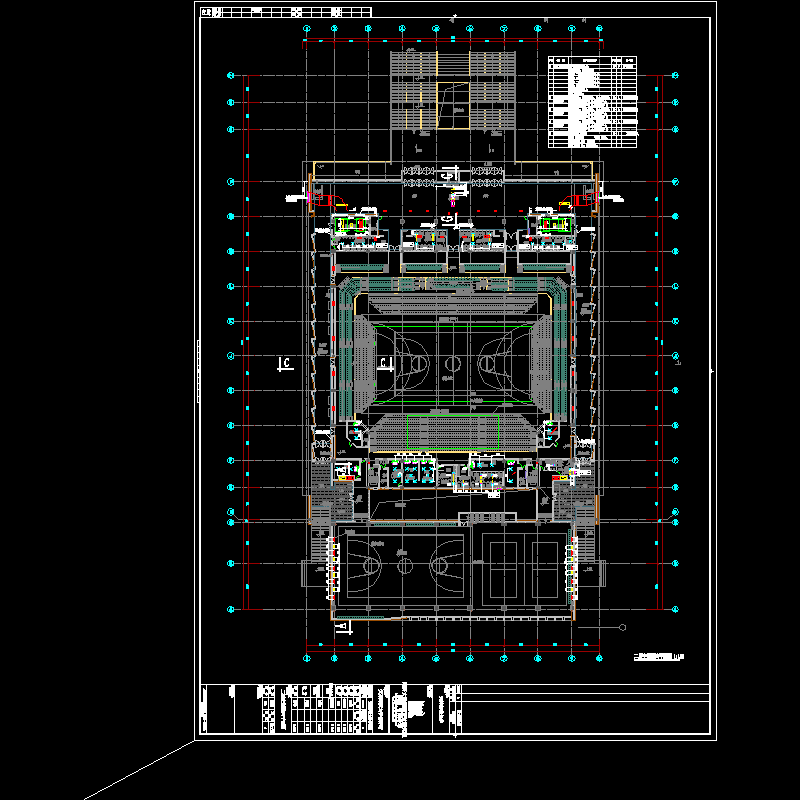

一层空调水管平面图
一层新风机房详图
冷冻机房管道平面图
空调水系统流程图
空调冷冻水系统流程图
防排烟原理图

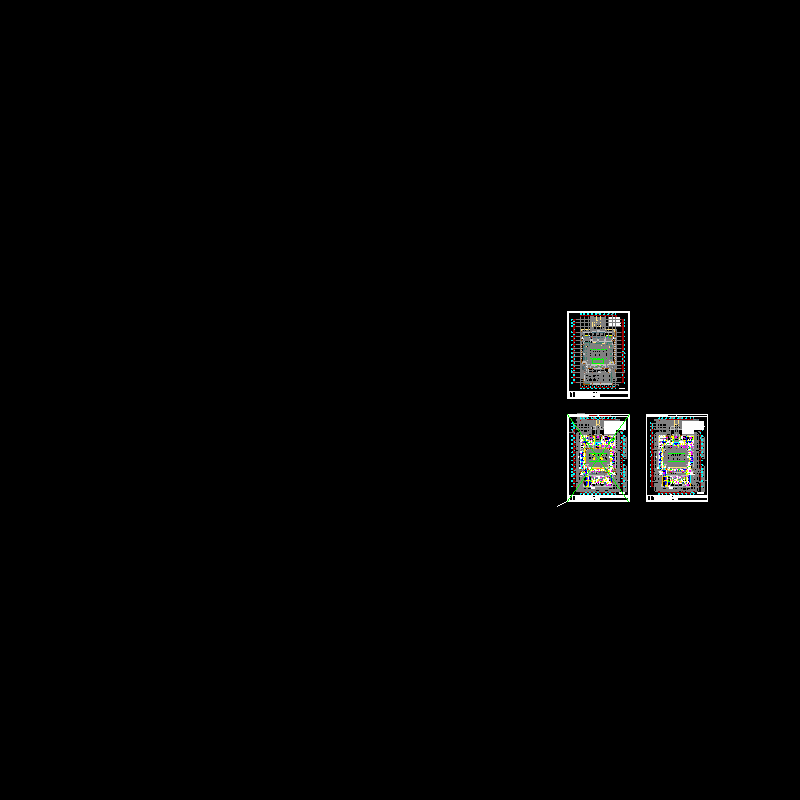

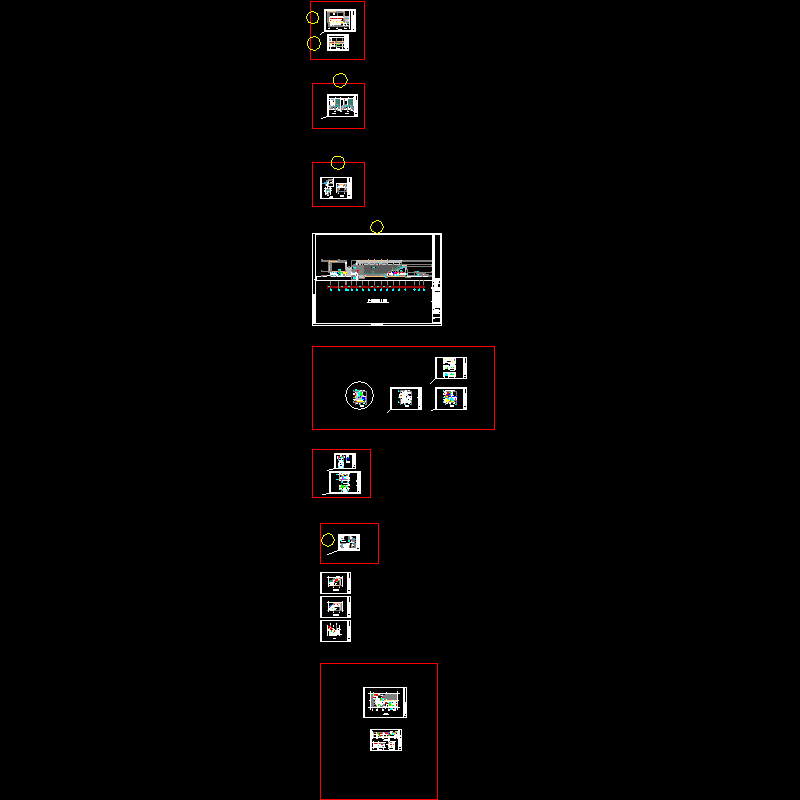

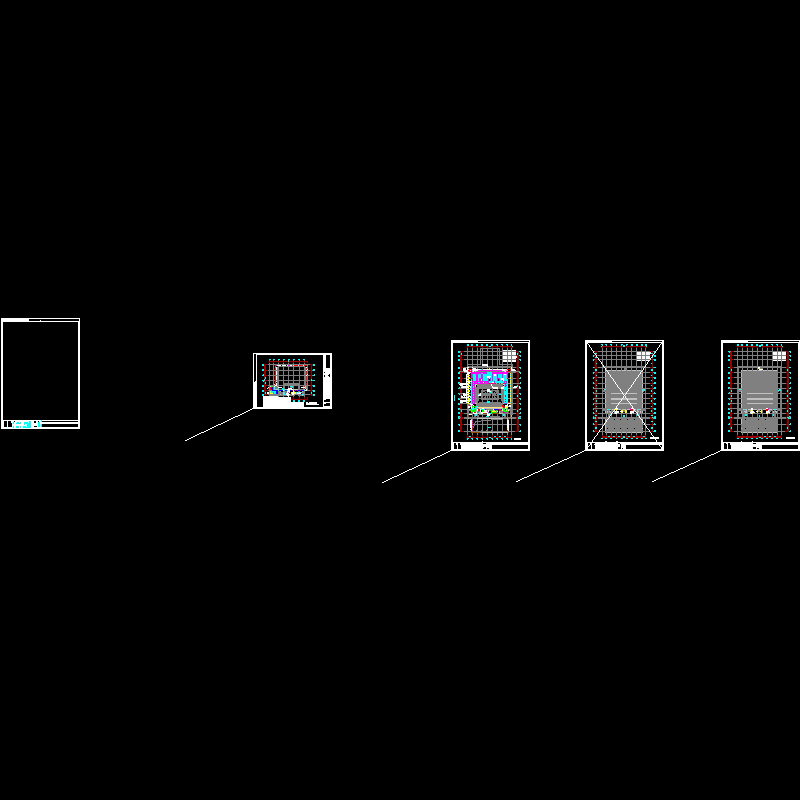

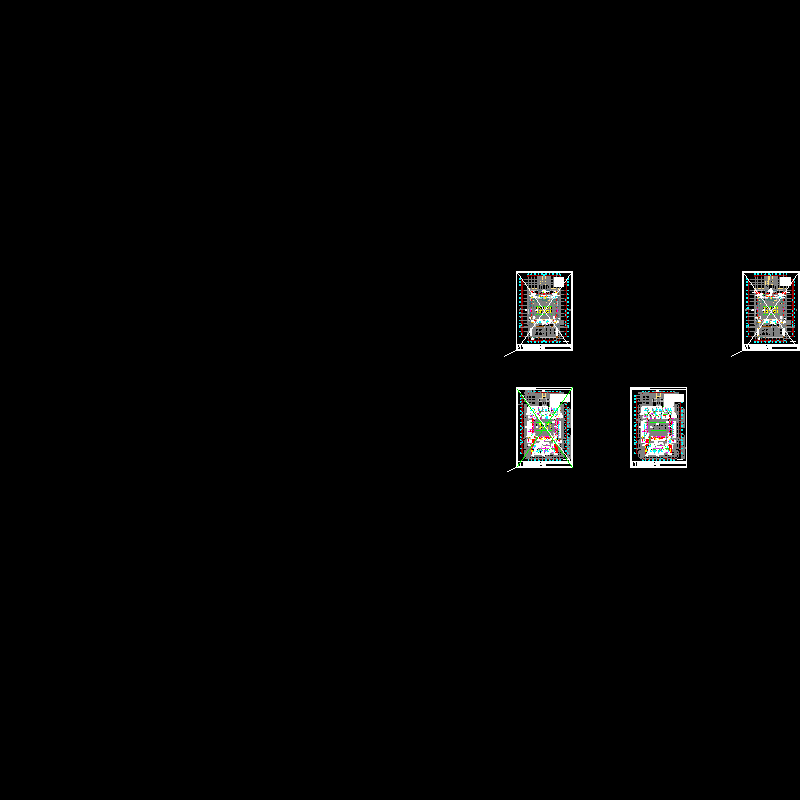

以下是附件的其中一部分截图，共11张，您也可以 搜索 更多您想要的资源
-
机房详图及剖面图2010-8-24.dwg -
空调风系统二层平面图2010-8-24.dwg -
空调风系统一层平面图2010-8-24.dwg -
空调水系统一层及二层2010-8-24.dwg -
空调系统地下层三层和屋顶层2010-8-24.dwg -
冷热源流程图2010-8-24.dwg -
目录和图例2010-8-24.dwg
-
排烟原理图2010-8-24.dwg
-
设计施工说明.dwg
-
水系统流程图.dwg
-
天津师范设备表2010-8-24.dwg
以上是部分截图，请下载附件后查看完整高清内容
