3层师范大学幕墙设计施工图纸（50张施工图纸）

附件详情

某师范大学幕墙设计图
该资料为：某师范大学幕墙设计图
该资料包含：

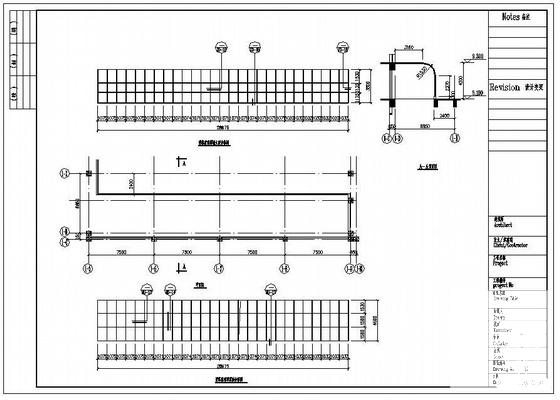

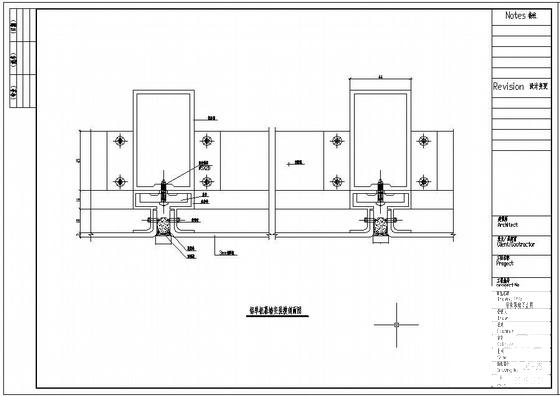

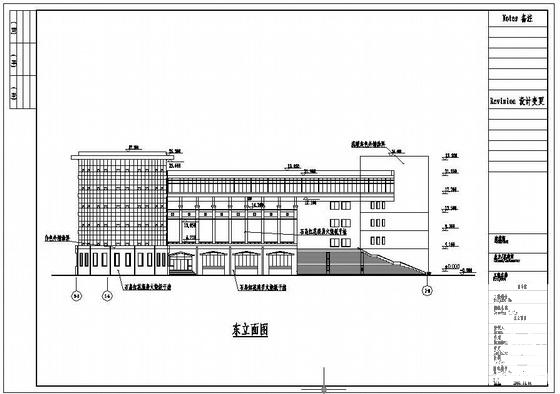

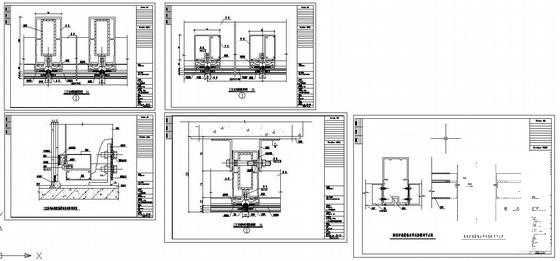

立面图、130系列幕墙横剖面图、点驳接玻璃幕墙立面分格图、点驳幕墙横剖面大样、点驳接玻璃幕墙纵剖面大样、钢柱与结构梁连接大样、点驳接幕墙与明框幕墙连接横剖面图、钢柱与梁连接大样、铝单板幕墙安装横剖面图、铝单板幕墙纵剖面图、圆弧玻璃罩顶面分格图、铝单板幕墙安装横剖面图、铝单板幕墙纵剖面图、明框玻璃幕墙横剖 节点图 、明框玻璃幕墙底部连接纵剖 节点图 、明框玻璃幕墙防火封层纵剖 节点图 、明框玻璃幕墙纵剖节点图、明框玻璃幕墙开启扇横剖节点图、明框玻璃幕墙边部连接横剖节点图、明框玻璃幕墙主龙骨安装节点图、明框玻璃幕墙横竖框连接节点图、明框玻璃幕墙纵剖节点图、明框玻璃幕墙顶部连接纵剖节点图、明框玻璃幕墙开启扇纵剖节点图、明框玻璃幕墙开启扇横剖节点图、明框玻璃幕墙纵剖节点图、体育馆玻璃幕墙平面图、全隐框玻璃幕墙分格图、雨篷节点图、雨篷平面分格图、雨篷钢梁 平面布置图 共50多张图纸。
