国内电影院暖通CAD施工图纸

一、空调风系统

1、空调采用智能变频多联机空调系统、XF-1，2，3为新风机组，设置于三层屋面上。

2、该项目夏季制冷、冬季制热均采用智能变频多联机空调系统，室外机设置于阳台。

3、空调计算负荷：

空调室外机采用上出风，制冷综合部分性能系数IPLV(C)≥4.7。

热负荷：Q=534KW 建筑面积热指标：314W/m2

冷负荷：Q=476KW 建筑面积冷指标：279W/m2

4、根据各房间自身结构的特点及吊顶装饰的要求，室内机选用天花板内置中静压风管式室内机。

5、每台室内机配置有线遥控器，可独立进行开、关控制；运转条件设定；运转模式设定；既保证了良好的气流组织和空调效果，又可以很灵活、方便、美观地配合吊顶装饰。温度设定；风量、风向切换等多种功能的设定和控制。

6、该项目采用环保制冷剂R410a作为制冷工质，室内机进出风口均采用软连接。7、室外机座下均安装隔振器(垫)。室内机支脚与吊杆螺母间加垫圈或采用吊架减振器吊装。

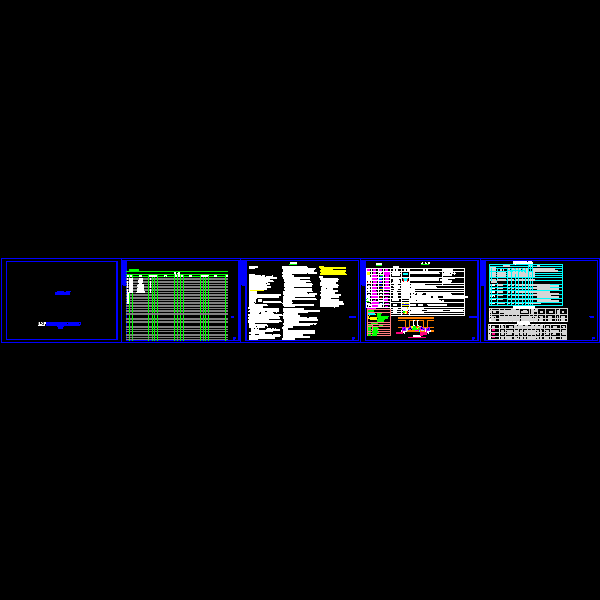

二、图纸展示

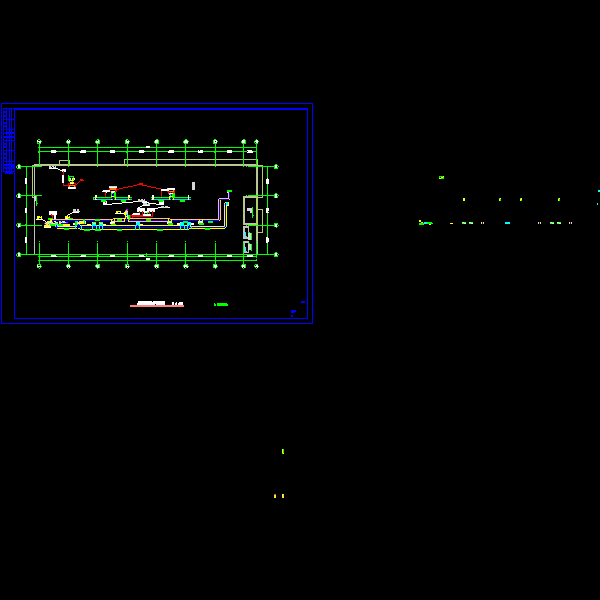

二层风管平面图

二层空调冷媒管平面图

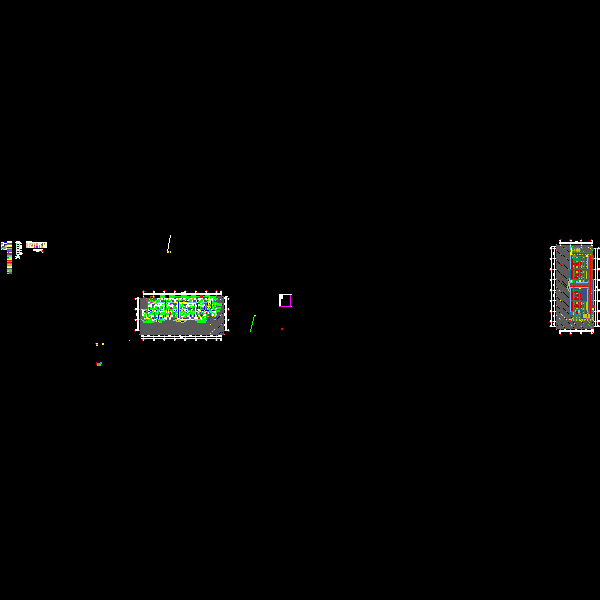

屋面通风设备平面图

一层风管平面图

一层冷媒管平面图
