电影院暖通空调排烟系统设计CAD施工大样图

该项目为广州xx电影院xx店室内装修工程。本次负责设计该项目的空调系统和消防排烟。

空调系统设计：

1.电影厅、大堂采用集中式全空调系统，办公室区域及走道区域采用半集中式空调系统。

2.空调冷热源采用模块化空气源冷水机组，置于屋面，具体位置甲方自理，热源由甲方提供。

通风及防排烟系统设计：

1.卫生间设置机械排风，换气次数≥10次/h,更衣室、仓库换气次数≥5次/h，垃圾房换气次数≥10次/h。

2.放映机房设排风系统,放映机排风管上设有防火阀,待放映机型号确定安装就位后再安装放映机排风支管,具体布置甲方自理。

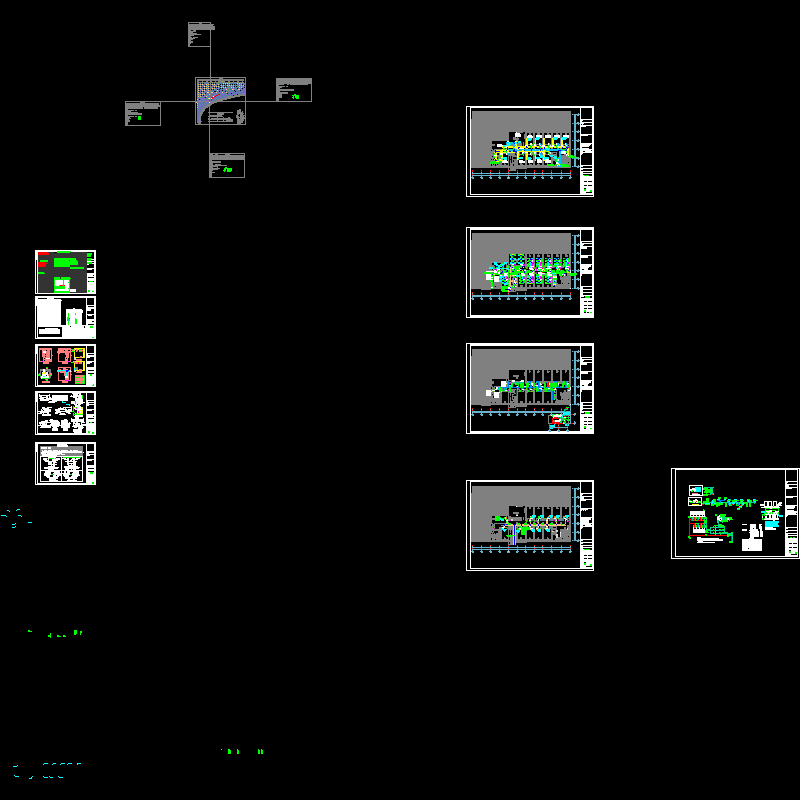

影院空调风管平面图

影院空调水管平面图

影院消防排烟平面图

抗震设计专篇

空调冷（热）水流程图

机房大样图
