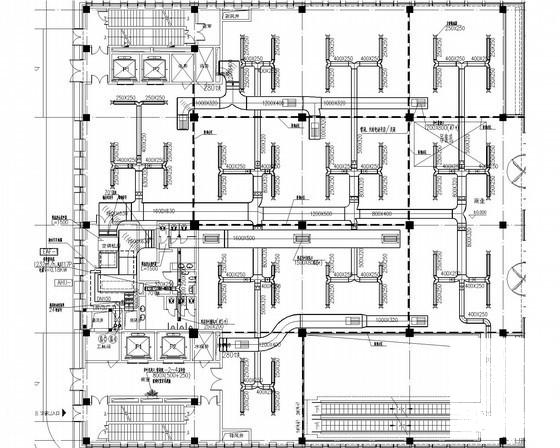

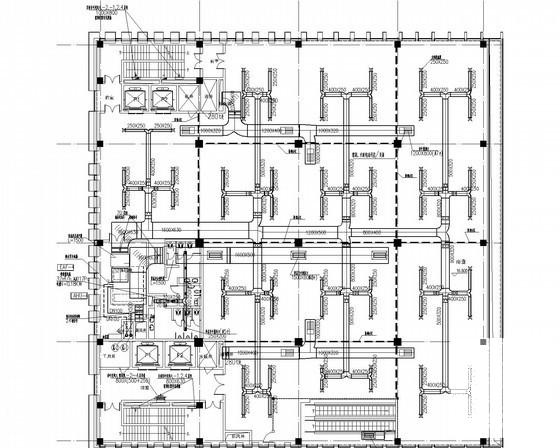

4层商场及车库空调防排烟系统设计施工大样图

附件详情

一、项目概要：
地上建筑面积约6351平方米，建筑高度约28.8米。地下一，二层为车库及设备机房; 地上一层至四层为商场...
二、冷热源：
空调冷热源由设于地下室制冷机组及换热站提供...
三、空调系统：
1.该项目商业部分采用中央空调系统，夏季空调冷水及冬季空调热水由地下室制冷机组及换热站提供。
2.商业卖场、公共空间等大空间均采用全空气系统。
3.空调水系统采用二管制、一次泵变流量系统，冷/热水循环泵采用变频运行...
四、防排烟系统：
1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。
2.商业部分设置机械排烟系统，系统排烟量按最大防烟分区面积每平米不少于120立方米/小时计算...

图纸共13张。
