20层办公楼通风空调防排烟系统设计CAD施工图纸（锅炉房设计）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：38614平方米
建筑地上层数：20层
建筑地下层数：4层
图纸设计深度：施工图
参考图纸：28张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组,锅炉
空调系统：全空气系统,空气-水系统
水系统：变流量,双管制,闭式
送风方式：散流器送风

附件详情

设计及施工说明
主要设备表
锅炉房、制冷机房系统图
通风、空调及防排烟系统原理图

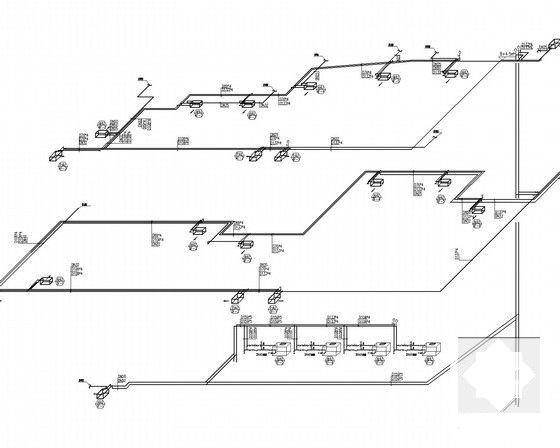

空调水系统轴测图

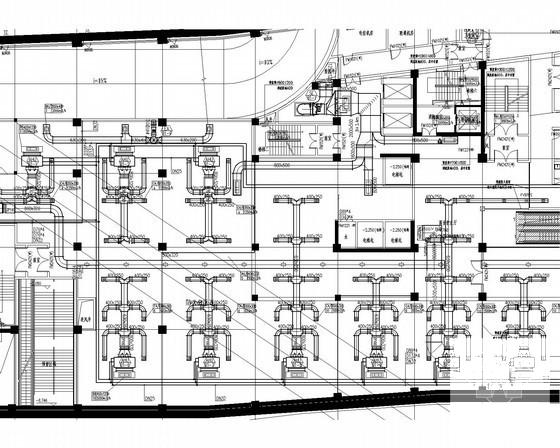

地下三层平面图
地下二层平面图
地下一层平面图
一层平面图
二层平面图
三层平面图
四层平面图
五层平面图
六~二十层平面图
屋顶平面图

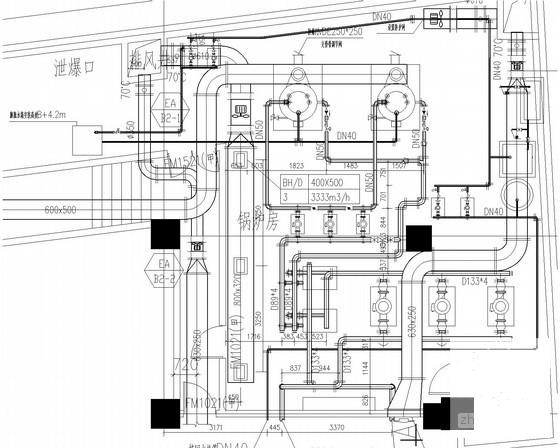

锅炉房平面布置图
锅炉房管道连接图
制冷机房平面布置图
制冷机房管道连接图
锅炉房、制冷机房剖面图

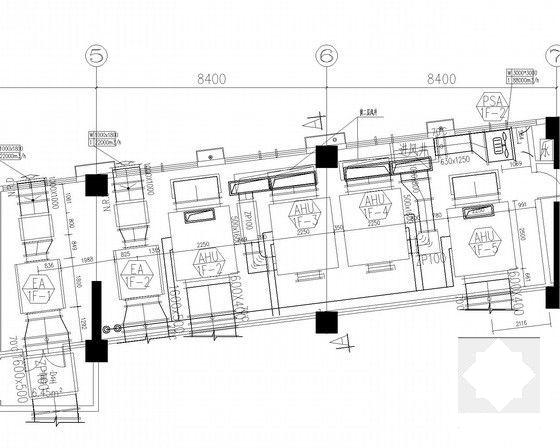

风机房大样
...

附件详情

一、项目概要：
该项目高层办公楼，建筑面积38614平方，地下三层为汽车库，地下二~四层为商业，五~二十层为办公。设计范围：通风防排烟，空调系统及锅炉房设计...
二、冷热源：
冷源采用螺杆式水冷机组2台集中供应，冷冻水供回水温度为7/12°c。热源采用常压型热水锅炉...
三、空调系统：
1.空调水系统为两管制闭式机械循环，水系统采用变流量系统。
2.大空间商场采用全空气系统，小空间采用吊装式空气处理机组加新风系统...
四、通风排烟系统：
1.前室、防烟楼梯间分别设有正压送风系统。
2.汽车库设有机械通风兼排烟系统：排烟量均按6次/h考虑，送风量为不大于排烟量的80％。
3.自然排烟窗面积为建筑面积的2%...

图纸共28张。
