2层综合办公楼通风排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6231.14平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:重庆

附件详情

  • 设计说明
  • 通风平面图
  • 排烟示意图

附件详情

一、项目概要:
1.该项目属多层公共建筑,地下1层,地上2层,建筑高度9.5m,总建筑设计面积:6231.14m ,其中地上建筑设计面积:6014.34m , 地下建筑设计面积:216.8m。地下层为水泵房;地上层为汽修、维护、综合办公等配套用房。

二、通风排烟系统:
1.自然排烟、机械排烟系统

图纸共6张。

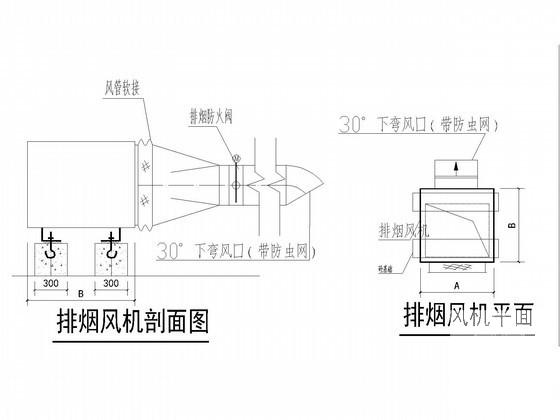

排烟风机平面

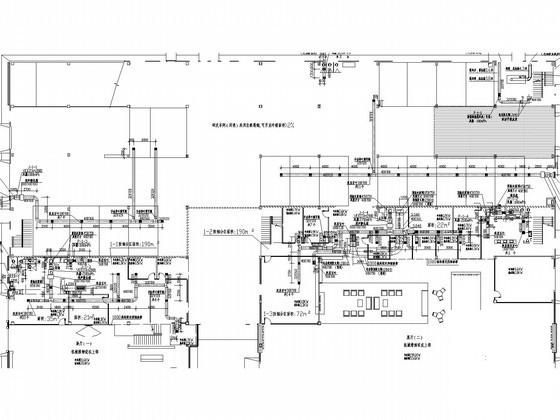

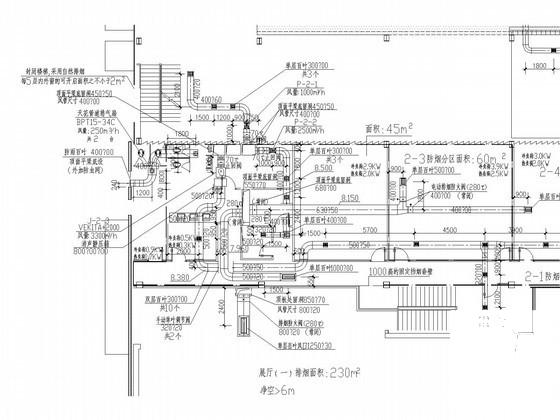

通风平面局部放大图

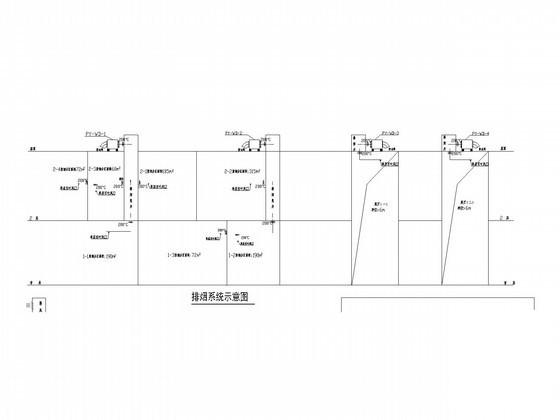

排烟系统示意图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 2层综合办公楼通风排烟系统设计CAD施工图纸 - 1
    第 1 张图
  • 2层综合办公楼通风排烟系统设计CAD施工图纸 - 2
    第 2 张图
  • 2层综合办公楼通风排烟系统设计CAD施工图纸 - 3
    第 3 张图
  • 2层综合办公楼通风排烟系统设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
